Andasol 3 Interruptores de nivel para protección de la turbina de vapor

Área de aplicación

La planta de Andasol 3 está compuesta por casi 205.000 espejos parabólicos que captan la luz solar. Estos gigantescos espejos cilindro-parabólicos concentran el calor y lo transmiten a un fluido de transferencia térmica. Por medio de intercambiadores de calor, la energía se conduce a un circuito de vapor que, como en las centrales convencionales, acciona una turbina. El generador conectado a ella es el encargado de producir electricidad. Para proteger a las turbinas de un posible retorno de condensados por las líneas de drenaje o una acumulación de condensados, se instalan trampas de vapor. Durante el transitorio de puesta en marcha, es necesario operar manualmente los bypass de las trampas para acelerar el calentamiento. Al tratarse de un método manual, existe el riesgo de que un fallo humano pueda ocasionar un fenómeno de inducción de agua o “water hamnmer”, con el consiguiente daño material en la turbina, lo que supone un alto coste de reparación.

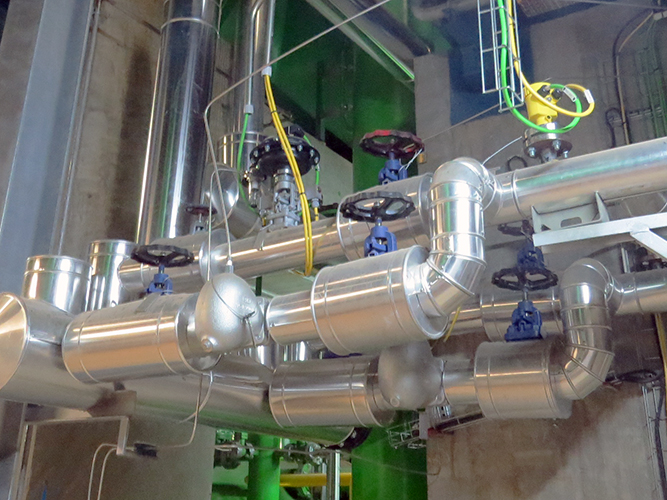

Trampa de vapor en el sistema de vapor hacia la turbina con VEGASWING instalados para la detección de condensado de agua

La solución

La solución pasó por automatizar la operación de las válvulas de bypass de los drenajes, para evitar un posible fallo humano. Para la acumulación de condensados, se instalaron interruptores de nivel vibratorios en las líneas, tal y como recomienda ASME TPD-1, para actuar sobre las válvulas de bypass y liberar el condensado. Los más de 30 interruptores de la serie VEGASWING instalados garantizan una protección eficaz contra la entrada de agua en las turbinas de vapor, protegiéndolas de los conocidos fenómenos de inducción de agua y “water hammer”.

El interruptor de nivel VEGASWING 63/66 conmuta de forma precisa y fiable, activando automáticamente unos actuadores en caso de detección de agua, para un drenaje instantáneo. Su fácil instalación y el no necesitar de mantenimiento lo convierten en la solución ideal para esta aplicación.
