VEGAPULS 6X

Sensore radar per la misura di livello continua su liquidi e solidi in pezzatura

Apparecchio di misura radar a tutto tondo - VEGAPULS 6X combina il meglio della precedente serie VEGAPULS 60.


Campo d'impiego

Il VEGAPULS 6X è un sensore universale per la misura continua di livello su liquidi e solidi in tutte le condizioni di processo. Grazie alla sua configurazione e messa in servizio orientata all'applicazione, il VEGAPULS 6X offre una soluzione sicura ed economica per tutte le applicazioni di livello. Grazie al suo sistema di antenna variabile, assicura un funzionamento senza manutenzione in tutte le applicazioni.

I vostri benefici

  • Risultati di misura precisi indipendentemente dalle condizioni di processo
  • Funzionamento senza manutenzione grazie al metodo di misura senza contatto
  • La configurazione orientata all'applicazione consente una facile selezione dell'apparecchio

Configurare prodotto

Configurare prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Applicazione
Dati tecnici
Documentazione
Accessori
Configurare prodotto

THE 6X® - IL SENSORE DI LIVELLO RADAR

VEGAPULS 6X 雷达物位计

Un sensore radar che non fa differenze tra liquidi e solidi in pezzatura.

Il VEGAPULS 6X è un sensore ideale per qualsiasi applicazione, indipendentemente dalle caratteristiche dei vostri prodotti: solidi, liquidi, caldi, freddi o aggressivi.

Il sensore radar VEGAPULS 6X combina in un unico strumento il meglio dei precedenti sensori a 80 GHz, 26 GHz e 6 GHz, il VEGAPULS 61, 62, 63, 64, 65, 66, 67, 68 il VEGAPULS 69.

» Scopri di più

Altre applicazioni

Serbatoi di stoccaggio per acqua antincendio

Misura di livello in serbatoi di stoccaggio per acqua antincendio

Misura di livello in serbatoi di stoccaggio per acqua antincendio

Alla sezione Applicazione

Serbatoio di preparazione per solventi

Misura di livello nel serbatoio di preparazione per solventi

Misura di livello e soglia di livello nel serbatoio di preparazione per solventi

Alla sezione Applicazione

Deposito intermedio di carbone I

Misura di livello e rilevamento della soglia di livello nel deposito intermedio di carbone

Misura di livello e rilevamento della soglia di livello nel deposito intermedio di carbone

Alla sezione Applicazione

Serbatoio di stoccaggio per acqua di elevata purezza

Misura di livello e pressione per lo stoccaggio di acqua di elevata purezza (Water for Injections)

Misura di livello e pressione per lo stoccaggio di acqua di elevata purezza (Water for Injections)

Alla sezione Applicazione
Dati tecnici
Campo di misura - distanza
  • 120 m [Meter - Foot]
Temperatura di processo
  • -196 ... 450 °C [°C - °F]
Pressione di processo
  • -1 ... 160 bar [Bar - kPa - psi]
Precisione di misura
  • ± 1 mm
Frequenz
  • 6 GHz
  • 26 GHz
  • 80 GHz
Angolo di apertura
  • ≥ 3°
Materiali a contatto col prodotto
  • PTFE
  • PVDF
  • 316L
  • PP
  • PEEK
Attacco filettato
  • ≥ G¾, ≥ ¾ NPT
Attacco flangiato
  • ≥ DN20, ≥ ¾"
Attacchi igienici
  • Clamp ≥ 1½" - DIN32676, ISO2852
  • Girella ≥ 2", DN50 - DIN 11851
  • Varivent ≥ DN25
  • Attacco igienico con flangia piccola - DN32
  • Attacco igienico con ghiera - F40
  • Attacchi filettati igienici ≥ DN50 tubo ø53 - DIN11864-1-A
  • Raccordo flangiato igienico ≥ DN50 - DIN11864-2-A
  • Giunto di accoppiamento igienico ≥ DN50 tubo ø53 - DIN11864-3-A
  • Attacco DRD ø 65 mm
  • SMS 1145 DN51
Materiale di tenuta
  • EPDM
  • FKM
  • FFKM
  • Grafite e ceramica
  • PTFE
Materiale custodia
  • Resina
  • Alluminio
  • Acciaio speciale (microfusione)
  • Acciaio speciale (lucidatura elettrochimica)
Tipo di protezione
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP69K
Uscita
  • Profibus PA
  • Bifilare: 4 … 20 mA/HART
  • Modbus
  • A quattro fili: 4 … 20 mA/HART
  • APL Ethernet
Temperatura ambiente
  • -40 ... 80 °C
Omologazioni
Area di validità
  • ATEX / Europa
  • EAC (GOST) / Bielorussia
  • EAC (GOST) / Kazakistan
  • EAC (GOST) / Russia
  • IEC / mondiale
  • KOSHA / Corea
  • NEPSI / Cina
  • UKR Sepro / Ucraina
  • IEC / Australia
  • INMETRO / Brasile
  • CCOE / India
  • CSA / USA e Canada
  • FM / USA e Canada
  • TIIS / Giappone
  • UKEX
Protezione dall'esplosione
  • Sicurezza intrinseca "i"
  • Incapsulamento antideflagrante "d"
  • Protezione contro le esplosioni di polveri tramite custodia "t"
Alimentare/farmaceutico
  • 3A
  • EHEDG
  • FDA
  • Acqua potabile
  • EG1935/2004
Omologazione navale
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
Sicurezza di sovrappieno
  • WHG
  • VLAREM II
Qualificazione SIL
  • SIL 2
  • SIL3
Display e calibrazione
Calibrazione
  • PLICSCOM
  • PC, PACTware e DTM
  • HART communicator
  • Software (ad es. AMS™, PDM)
  • Bluetooth
indicazione
  • Tastierino di taratura con display PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Catalogo prodotti

Radar

    • IT
    • EN
    • DE
    • CS
    • ES
    • FR
    • NL
    • PL
    • PT
    • TR
    • ZH
Download

Scheda tecnica prodotto

VEGAPULS 6X

    • IT
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Istruzioni d'uso

VEGAPULS 6X

4 … 20 mA/HART - bifilare

    • IT
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Informazione prodotto

VEGAPULS 6X

    • IT
    • EN
    • US
    • DE
    • ES
    • FR
    • NL
    • PL
    • PT
    • TR
    • ZH
Download

Istruzioni d'uso concise

VEGAPULS 6X

4 … 20 mA/HART - bifilare

    • IT
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Altri download per questo prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Indicatori
Unità di controllo
Comunicazione senza fili
Barriere di separazione
Barriere di protezioni
Alimentatori
Accessori
Pezzi di ricambio
La nostra raccomandazione

PLICSCOM

Visualizzazione dei valori di misura e calibrazione sui sensori plics®

Dettagli prodotto

Adattatore USB Bluetooth

Calibrazione wireless di sensori e apparecchi via Bluetooth

Dettagli prodotto

VEGADIS 81

Visualizzazione remota dei valori di misura e calibrazione di sensori plics®

Dettagli prodotto

VEGADIS 82

Indicazione e calibrazione esterna dei valori di misura per sensori 4 … 20 mA/HART

Dettagli prodotto

VEGADIS 176

Viasualizzazione remota per l'impiego in circuiti elettrici 4 ... 20 mA

Dettagli prodotto

Penna magnetica per tastierino di taratura con display PLICSCOM

PLICSCOM Magnet Pen

Penna magnetica per la calibrazione sul posto

Dettagli prodotto

VEGAMET 141

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

Dettagli prodotto

VEGAMET 142

2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

Dettagli prodotto

VEGAMET 341

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

Dettagli prodotto

VEGAMET 342

2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

Dettagli prodotto

VEGAMET 841

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di lavoro, 1 x relè d'avaria (anziché relè di lavoro), display in loco, 4 tasti e calibrazione tramite smartphone

Dettagli prodotto

VEGAMET 842

2 x Ingressi sensore 4 ..... 20 mA, 2 x uscite in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 861

1 ingresso sensore 4 ... 20 mA/HART, 2 ingressi digitali, 1 uscita in corrente 4 ... 20 mA, 4 relè operativi, 1 relè fail-safe (invece del relè operativo), display locale , funzionamento a 4 pulsanti e smartphone

Dettagli prodotto

VEGAMET 862

2 x Ingressi sensore 4 ..... 20 mA/HART, 4 x ingressi digitali, 3 x uscite in corrente 4 .... 20 mA, 6 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 624

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per un sensore 4 ... 20mA/HART

Dettagli prodotto

VEGAMET 625

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per due sensori HART

Dettagli prodotto

VEGAMET 391

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura ottimizzati per il settore del trattamento acque

Dettagli prodotto

VEGATOR 141

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

Dettagli prodotto

VEGATOR 142

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

Dettagli prodotto

VEGASCAN 693

Visualizzazione dei valori di misura e interrogazione remota dei dati di misura fino a 15 sensori HART

Dettagli prodotto

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Interrogazione remota dei dati di misura e parametrizzazione remota per un sensore HART

Dettagli prodotto

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione monocanale per sensori 4 ... 20 mA/HART

Dettagli prodotto

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione a due canali per sensori 4 ... 20 mA/HART

Dettagli prodotto

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Barriera di separazione monocanale in tecnica bifilare per sensori 4 ... 20 mA

Dettagli prodotto

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Barriera di separazione a due canali in tecnica bifilare per sensori 4 ... 20 mA

Dettagli prodotto

Scaricatore di sovratensione B 63-32

Scaricatore di sovratensione per circuiti elettrici Profibus PA e Foundation Fieldbus

Dettagli prodotto

Scaricatore di sovratensione B 63-48

Scaricatore di sovratensione per circuiti elettrici bifilari

Dettagli prodotto

Scaricatore di sovratensione B 62-30 W

Scaricatore di sovratensione per circuiti elettrici Profibus PA e Foundation Fieldbus

Dettagli prodotto

Scaricatore di sovratensione B 62-36 G

Scaricatore di sovratensione per circuiti elettrici bifilari

Dettagli prodotto

VEGACONNECT

Adattatore di interfaccia tra PC e apparecchi VEGA

Dettagli prodotto

VEGABOX 03

Custodia di compensazione di pressione con filtro di ventilazione

Dettagli prodotto

Ethernet-Switch

fino a 8 RS45 a innesto

Dettagli prodotto

Convertitore/accoppiatore Profibus PA/DP

Interfaccia semplice di conversione/accoppiamento per fino a 93,75 kbit/s sul lato DP

Dettagli prodotto

Flange di adattamento VEGAPULS 6X / 61 / 67 / 69 / 64

La flangia di adattamento è una parte di retrofit per questi sensori radar per l'attacco alle flange laterali dell'impianto.

Dettagli prodotto

Attacco per spurgo VEGAPULS 61, 64, 67, 69

L'attacco per spurgo è un accessorio per sensori radar VEGAPULS WL 61, 61, 67 e 69.

Dettagli prodotto

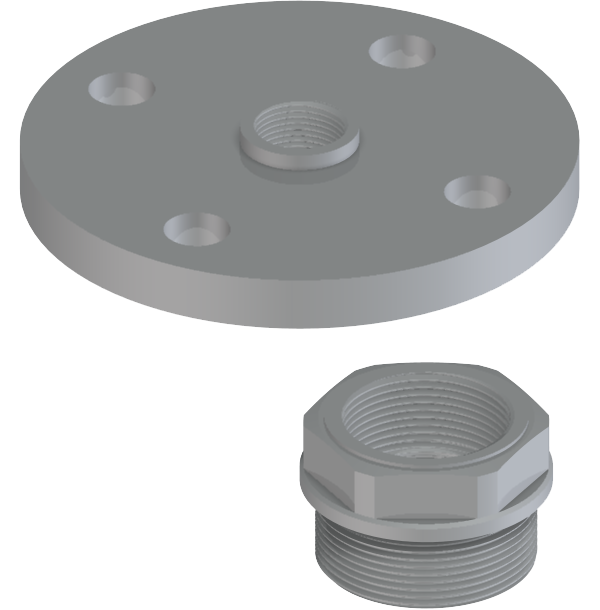

Adattatore flangia e filettatura idoneo per VEGAPULS 64 e VEGAPULS 6X

Guarnizione regolabile per VEGAPULS 6X/64/67/69

Variable seal for VEGAPULS 67/69

La guarnizione regolabile della flangia è un accessorio per il montaggio di sensori radar VEGAPULS 67 e 69.

Dettagli prodotto

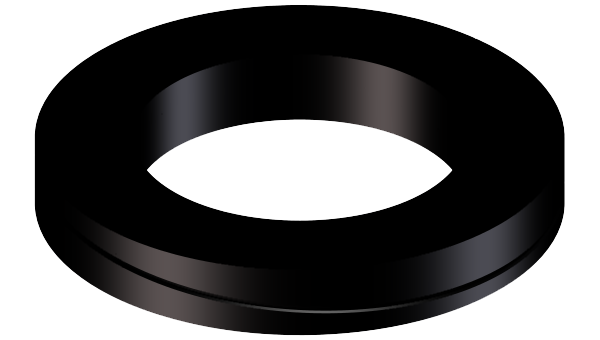

Adattatore igienico G1½" tenuta con O-ring
