Stazione dell'olio idraulico
Misura di livello e portata nella stazione dell'olio idraulico
|

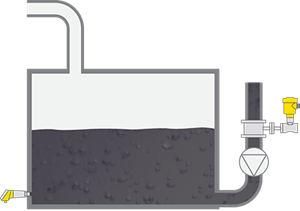

Idrostatica, Portata

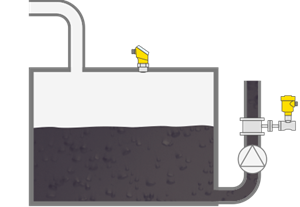

Radar, Portata
|
Dati di processo
Compito di misura:
Misura di livello e portata
Punto di misura:
Serbatoio
Campo di misura fino a :
2 m
Prodotto:
Olio per macchine
Temperatura di processo:
+20 … +80 °C
Pressione di processo:
+5 … +6 bar
Sfide particolari:
Pressioni elevate
Campo d'impiego
Nella sezione delle presse di una macchina continua devono essere disponibili pressioni elevate per l'eliminazione dell'acqua. Le stazioni dell'olio predispongono l'olio idraulico necessario, alimentano il sistema di lubrificazione a circolazione di olio, filtrano l'olio e lo raffreddano. Pompe integrate trasportano l'olio nei punti in cui è richiesto. Per garantire l'esercizio automatico della stazione, è necessario misurare costantemente la portata d'olio e il suo livello nel serbatoio di stoccaggio.
I vostri benefici
Sicuro
Misure affidabili per un funzionamento sicuro della macchina continua per carta
Economico
Il trasduttore di pressione differenziale con sonda di pressione dinamica consente una misura economica della portata d'olio
Pratico
Comodità di lettura del livello direttamente sul punto di misura
Prodotti consigliati
Idrostatica, Portata
Radar, Portata
VEGADIF 85
Misura di portata nella tubazione dell'olio idraulico tramite pressione differenziale
- Elevata sicurezza operativa della macchina continua grazie ai valori di portata affidabili
- Misura di portata economica tramite pressione differenziale e sonda di pressione dinamica
- Montaggio diretto del trasduttore di pressione differenziale nel punto di misura
Campo di misura - pressione
-40 ... 40 bar
Temperatura di processo
-40 ... 105 °C
Pressione di processo
-1 ... 400 bar
VEGABAR 38
Misura di livello idrostatica nel serbatoio di stoccaggio dell'olio
- Elevata sicurezza operativa grazie alla cella di misura in ceramica resistente all'abrasione e al sovraccarico
- Rilevamento e visualizzazione supplementari della temperatura dell'olio
Campo di misura - pressione
-1 ... 60 bar
Temperatura di processo
-40 ... 130 °C
Precisione di misura
0,3 %
VEGADIF 85
Misura di portata nella tubazione dell'olio idraulico tramite pressione differenziale
- Elevata sicurezza operativa della macchina continua grazie ai valori di portata affidabili
- Misura di portata economica tramite pressione differenziale e sonda di pressione dinamica
- Montaggio diretto del trasduttore di pressione differenziale nel punto di misura
Campo di misura - pressione
-40 ... 40 bar
Temperatura di processo
-40 ... 105 °C
Pressione di processo
-1 ... 400 bar
VEGAPULS 31
Misura di livello radar nel serbatoio di stoccaggio dell'olio
- Misura precisa indipendentemente dalle caratteristiche del prodotto
- Misura fino al fondo del serbatoio, anche in caso di prodotti con bassa costante dielettrica
- Sfruttamento ottimale del volume del serbatoio grazie alle ridotte zone morte
Campo di misura - distanza
20 m
Temperatura di processo
-40 ... 80 °C
Pressione di processo
-1 ... 3 bar
