Électrolyseur PEM
Mesure de niveau et de pression dans un électrolyseur PEM
|
|
Données process
Tâche de mesure:
Mesure de niveau et de pression
Point de mesure:
Cuve, conduite
Plage de mesure jusqu'à:
1 m, 40 bar
Produit:
Eau ultrapure, oxygène ou hydrogène
Température process:
0 ... +70 °C
Pression process:
0 … +40 bar
Défis spécifiques:
Couche d'oxygène et d'hydrogène
Domaine d'application

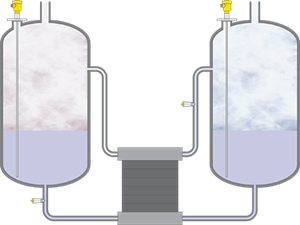

L'électrolyseur décompose les molécules d'eau (H2O) en hydrogène (H) et en oxygène (O) à partir d'énergie renouvelable. On obtient ainsi un cycle d'hydrogène vert sans émissions de CO2. Dans un électrolyseur PEM, on utilise une membrane échangeuse de protons qui baigne dans de l'eau ultrapure. Les protons traversent la membrane par l'action d'un courant électrique, . Du côté de la cathode on obtient de l'hydrogène, et du côté de l'anode c'est de l'oxygène. Du côté de l'oxygène, on utilise la mesure de niveau pour réguler le débit d'eau ultrapure. Du côté de l'hydrogène, la mesure de niveau surveille l'excédent d'eau. Les capteurs de pression surveillent la pression dans la conduite d'alimentation côté oxygène, et dans la conduite d'évacuation côté hydrogène.
Vos avantages
Sûr
Mesure sûre même en présence d'une couche superposée d'oxygène et d'hydrogène
Économique
Résultats de mesure exacts pour une régulation efficace des performances
Pratique
Montage direct dans les petites cuves avec obstacles internes
Produits recommandés
VEGAFLEX 81
Mesure de niveau par radar à ondes guidées pour réguler la quantité d'eau
- Mesure sûre même dans les plages de mesure les plus réduites
- Aucune perturbation par les obstacles internes de la cuve
- Conforme aux exigences de propreté pour les applications sous oxygène (EIGA 33/18 et ASTM G93)
Plage de mesure - Distance
75 m
Température process
-60 ... 200 °C
Pression process
-1 ... 40 bar
VEGABAR 28
Mesure de pression dans les conduites d'alimentation et d'évacuation d'un électrolyseur PEM
- Mesure sûre de l'hydrogène et de l'oxygène
- Mise en service simple via Bluetooth
- Prévention du risque incendie dans les systèmes sous oxygène selon évaluation BAM
Plage de mesure - Pression
-1 ... 60 bar
Température process
-40 ... 130 °C
Précision de mesure
0,3 %
