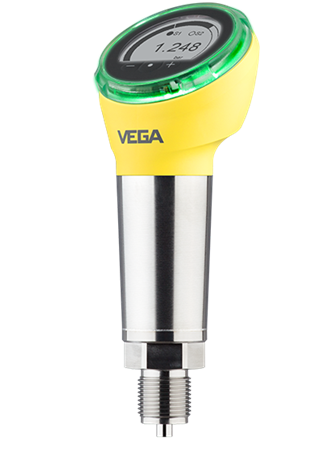

VEGABAR 39

Capteur de pression avec fonction commutation

avec cellule métallique

Filetage G½, EN837 ; raccord manométrique / 316L

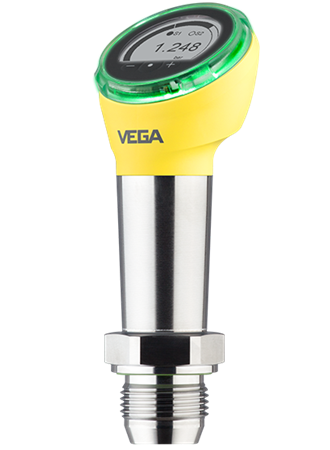

Filetage G1, ISO228-1; Cône 40°, arasant / 316L (Ra<0,76µm); pour adaptateur hygiène étanchéité métallique

Clamp 1" PN40 (ø50,5mm) DIN32676, ISO2852; arasant / 316L (Ra<0,38µm)

Domaines d'application

A partir de filetage G½", raccords hygiéniques, raccord universel G1" pour adaptateur hygiénique, 4 ... 20 mA, 3 fils : PNP/NPN, 4 ... 20 mA, IO-Link, agréments Ex, agréments hygiéniques, indication 360° de l'état de commutation, affichage local et programmation 3 touches

Le VEGABAR 39 est un capteur de pression universel avec cellule de mesure métallique pour une mesure des gaz, vapeurs et liquides jusqu’à 130°C. Le raccord universel optimisé pour des adaptateurs hygiéniques permet une réduction du temps d'installation et réduit la mise en stock d'appareils. Le capteur intègre un afficheur avec module de programmation local et un indicateur d'état de commutation.

Vos avantages

Coloured 360° status display, display and on-site operation with VDMA menu structure
Universally applicable due to fully welded metallic measuring cell
Easy integration into control systems through IO-Link communication

Accessoires appropriés

	Adaptateur hygiénique pour G1" avec joint
	Adaptateur hygiénique pour G1" étanchéité métallique
	Manchon à souder VEGABAR Série 10, 20, 30
Autres accessoires

Prix de base

€ 344.00

Vous obtiendrez des indications précises sur les prix et les délais de livraison dans le configurateur.

Meilleures offres

Quantité	Prix
À partir de 1	€ 344.00
À partir de 5	10 % Remise
À partir de 10	N'hésitez pas à nous contacter !

Configurer & commander

Comparaison de produit

Sélectionnez plusieurs produits pour les comparer entre eux

Comparer maintenant Ajouter au comparateur produit

Tous les documents et logiciels pour ce produit se trouvent dans notre centre de téléchargement.

Afficher tous les téléchargements

Application

Caractéristiques techniques

Documentation

Accessoires

Configurer le produit

Caractéristiques techniques

Measuring range - Pressure

-1 ... 1000 bar [Bar - kPa - psi]

Process temperature

-40 ... 130 °C [°C - °F]

Accuracy

0.3 %

Materials, wetted parts

316L

Threaded connection

≥ G½, ≥ ½ NPT

Hygenic fittings

Clamp ≥ 2", DN50 - DIN32676, ISO2852
Clamp ≥ 1" - DIN32676, ISO2852
Clamp ≥ 1½" - DIN32676, ISO2852
Slotted nut ≥ DN25 - DIN 11851
Slotted nut ≥ DN32 - DIN 11851
SMS 1145 DN51
SMS DN38
Hygienic fittings ≥ DN25 - DIN11864-1-A
Hygienic fittings ≥ DN40 - DIN11864-1-A
Varivent N50-40
SMS DN25
Ingold connection PN10
Varivent F25

Housing material

Plastic

Protection rating

IP66/IP67

Output

4 … 20 mA
Three-wire (PNP/NPN, 4 … 20 mA)
IO-Link

Ambient temperature

-40 ... 70 °C

Agréments

Scope

ATEX / Europe
CSA / Canada
FM / USA
IEC / worldwide
NEPSI / China
UKR Sepro / Ukraine
INMETRO / Brazil
CCOE / India
KTL Korea
TIIS / Japan
IA
c-UL-us
UKEX

Explosion protection

Intrinsic safety "i"

Foodstuffs/Pharma

3A
EHEDG
FDA
EG1935/2004

Ship approval

ABS
BV
CCS
DNV
LR
NK
RINA

Affichage & Paramétrage

Adjustment

Smartphone / Tablet / PC via Bluetooth
PC, PACTware and DTM, IODD

Indication

Graphic-capable clear text indication with background lighting
360° status display

Générateur de schémas

Générez des schémas en 2D et 3D pour votre configuration individuelle.

Configurer maintenant

Catalogues

Pression process

Télécharger

Information produit

VEGABAR 18, 19, 28, 29, 38, 39

Télécharger

Fiche produit

VEGABAR 39

4 … 20 mA - deux fils

Télécharger

Notice de mise en service

VEGABAR 39

4 … 20 mA - deux fils

Télécharger

Générateur de schémas

Générez des schémas en 2D et 3D pour votre configuration individuelle.

Configurer maintenant

Plus de téléchargements pour ce produit

Tous les documents et logiciels pour ce produit se trouvent dans notre centre de téléchargement.

Afficher tous les téléchargements

Instruments d'affichage

Unités de commande

Accessoires

Adaptateurs et manchons

VEGADIS 82

Unité d'affichage et de réglage externe pour capteurs 4...20mA/HART

€ 244.00

Prix de base

Infos produit

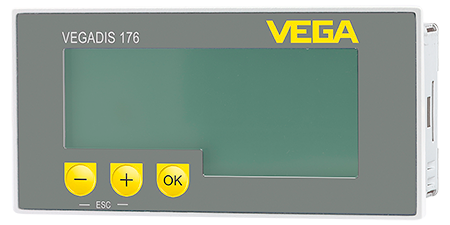

VEGADIS 176

Afficheur déporté pour une utilisation dans une boucle de courant 4...20mA

€ 220.00

Prix de base

Infos produit

VEGAMET 841

1 x entrée capteur 4 ... 20mA, 1 x sortie courant 4 ... 20 mA, 3 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage, programmation par 4 touches et Smartphone

€ 485.00

Prix de base

Infos produit

VEGAMET 842

2 x Entrées capteur 4 ... 20mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage, programmation par 4 touches et Smartphone

€ 606.00

Prix de base

Infos produit

VEGAMET 861

1 x Entrée capteur 4 ... 20mA/HART, 2 x entrée numérique, 1 x sortie courant 4 ... 20 mA, 4 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage local, programmation par 4 touches et Smartphone

€ 679.00

Prix de base

Infos produit

VEGAMET 862

2 x entrée capteur 4 ... 20mA/HART, 4 x entrées numériques, 3 x sorties courant 4 ... 20 mA, 6 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage local, programmation par 4 touches et Smartphone

€ 813.00

Prix de base

Infos produit

VEGAMET 141

1 x entrée capteur 4 ... 20 mA, 1 x sortie courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément Ex, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone

€ 412.00

Prix de base

Infos produit

VEGAMET 142

2x entrées capteur 4 ... 20 mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément EX, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone

€ 534.00

Prix de base

Infos produit

VEGAMET 341

€ 448.00

Prix de base

Infos produit

VEGAMET 342

2 x entrées capteur 4 ... 20 mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément Ex, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone

€ 570.00

Prix de base

Infos produit

VEGAMET 841

1 x entrée capteur 4 ... 20mA, 1 x sortie courant 4 ... 20 mA, 3 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage, programmation par 4 touches et Smartphone

€ 485.00

Prix de base

Infos produit

VEGAMET 842

2 x Entrées capteur 4 ... 20mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage, programmation par 4 touches et Smartphone

€ 606.00

Prix de base

Infos produit

VEGAMET 861

€ 679.00

Prix de base

Infos produit

VEGAMET 862

€ 813.00

Prix de base

Infos produit

VEGAMET 391

Affichage des valeurs, fonctions de commande / régulation simples et interrogation à distance des données de mesure - optimisé pour la branche Eau et Eaux usées

Infos produit

VEGATOR 141

Transmission de signaux 4...20mA pour la détection de niveau

€ 232.00

Prix de base

Infos produit

VEGATOR 142

Transmission de signaux 4...20mA pour la détection de niveau

€ 331.00

Prix de base

Infos produit

Tube à poche à eau

Les siphons selon DIN 16282 sont des sections de refroidissement conçues pour protéger les capteurs de pression contre les produits de process trop chauds.

Infos produit

Vanne d'arrêt

Les vannes sont utilisées comme vannes d'arrêt lors du raccordement de capteurs de pression au process.

Infos produit

Câble de liaison M12 (un côté)

Infos produit

Câble de liaison M12

€ 14.70

Prix de base

Infos produit

Adaptateur hygiénique pour G1" avec joint

€ 39.10

Prix de base

Infos produit

Adaptateur hygiénique pour G1" étanchéité métallique

€ 39.10

Prix de base

Infos produit

Manchon à souder VEGABAR Série 10, 20, 30

€ 18.30

Prix de base

Infos produit
