Stapeltürme
Füllstandmessung in Stapeltürmen
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung
Messstelle:
Stapelturm
Messbereich bis:
30 m
Medium:
Papiersuspension
Prozesstemperatur:
+20 … +50 °C
Prozessdruck:
0 … 0 bar
Besondere Herausforderungen:
Dampfbildung, unruhige Oberfläche durch Pumpvorgänge
Anwendungsbereich

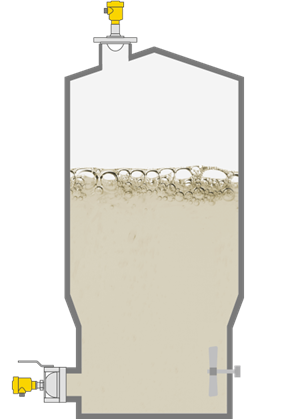

Für den kontinuierlichen Betrieb von Papierfabriken sind große Mengen an aufbereitetem Stoff erforderlich. Dieser wird in hohen Stapeltürmen gelagert. Charakteristisch für diese Türme sind ein großer Mengenumsatz und Rührwerke, die für die Homogenität des Stoffes sorgen. Durch den warmen Stoff bildet sich Dampf und durch die Pumpvorgänge ist die Oberfläche unruhig. Eine zuverlässige Füllstandmessung sichert einen kontinuierlichen Nachschub und verhindert ein Trockenlaufen des Rührwerks.
Ihr Nutzen
Sicher
Sichere Messung, auch bei Dampfschwaden, wechselnden Temperaturen und Stoffdichten
Wirtschaftlich
Optimale Nutzung des Behältervolumens
Komfortabel
Einfache Montage und Inbetriebnahme
Empfohlene Produkte
VEGABAR 82
Hydrostatische Füllstandmessung als Trockenlaufschutz für das Rührwerk
- Frontbündiger Einbau in Kugelhahnarmatur
- Ein- und Ausbau ohne Entleeren des Stapelturms
- Langzeitstabilität durch trockene Messzelle
Measuring range - Distance
-
Measuring range - Pressure
-1 ... 100 bar
Process temperature
-40 ... 150 °C
VEGAPULS 6X
Füllstandmessung mit Radar in den Stapeltürmen
- Berührungslose und wartungsfreie Füllstandmessung
- Sichere Messung, unabhängig von Dampfbildung
- Sehr gute Fokussierung ermöglicht auch bei Wandablagerungen eine exakte Messung
Measuring range - Distance
120 m
Process temperature
-196 ... 450 °C
Process pressure
-1 ... 160 bar
