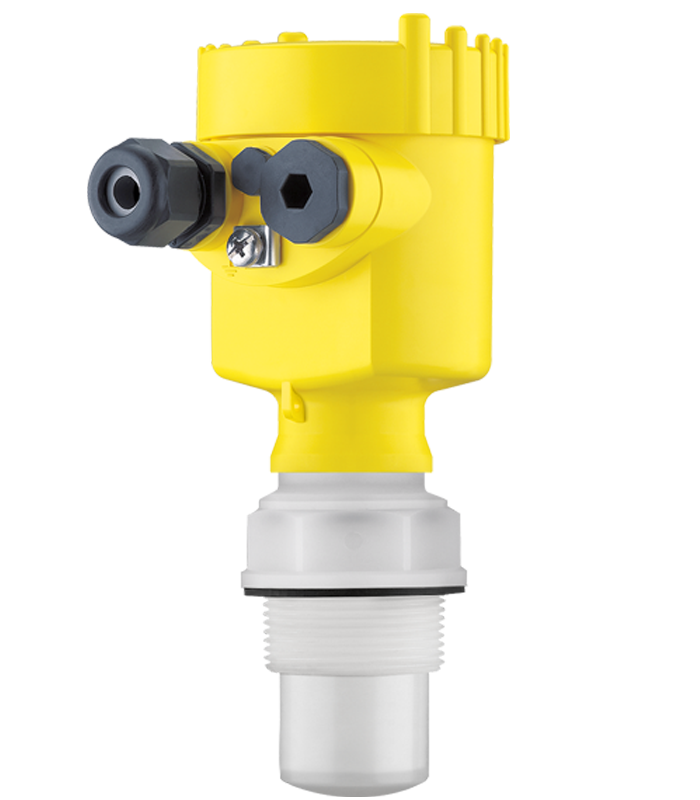

VEGAPULS 6X

Radarsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten und Schüttgütern

Allround-Radarmessgerät - Der VEGAPULS 6X kombiniert das Beste der bisherigen VEGAPULS 60-Serie.

Anwendungsbereich

Der VEGAPULS 6X ist ein universeller Sensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten und Schüttgütern unter allen Prozessbedingungen. Der VEGAPULS 6X bietet durch seine anwendungsorientierte Konfiguration und Inbetriebnahme eine sichere und wirtschaftliche Lösung für sämtliche Füllstandanwendungen. Durch seine variablen Antennensysteme gewährleistet er einen wartungsfreien Betrieb in allen Anwendungen.

Ihr Nutzen

  • Exakte Messergebnisse unabhängig von Prozessbedingungen
  • Wartungsfreier Betrieb durch berührungsloses Messverfahren
  • Anwendungsorientierte Konfiguration ermöglicht eine einfache Geräteauswahl

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

THE 6X® - Der Radar-Füllstandsensor

VEGAPULS 6X 雷达物位计

Ein Radarsensor der keinen Unterschied zwischen Flüssigkeiten und Schüttgütern macht.

Ganz egal, ob Ihre Medien flüssig oder fest, heiß, kalt oder aggressiv sind, mit dem VEGAPULS 6X bekommen Sie einen Sensor für alle Anwendungen.

Der Radarsensor VEGAPULS 6X kombiniert das Beste der bisherigen 80 GHz-, 26 GHz- und 6 GHz-Sensoren VEGAPULS 61, 62, 63, 64, 65, 66, 67, 68 und VEGAPULS 69 in einem Gerät.

› Mehr erfahren

Weitere Anwendungen

Prozessbehälter in der Ethanol-Anlage

Füllstand- Druckmessung und Grenzstanderfassung im Prozessbehälter

Füllstand-, Druckmessung und Grenzstanderfassung im Prozessbehälter

Zur Anwendung

Säureschlammtanks

Füllstandmessung und Drucküberwachung in Säureschlammtanks

Füllstandmessung und Drucküberwachung in Säureschlammtanks

Zur Anwendung

Lagerbehälter für toxische Flüssigkeiten

Füllstandmessung und Grenzstanderfassung bei der Lagerung toxischer Flüssigkeiten

Standmessung und Grenzstanderfassung bei der Lagerung toxischer Flüssigkeiten

Zur Anwendung

Kokssilo

Füllstandmessung und Grenzstanderfassung in Kokssilos

Füllstandmessung und Grenzstanderfassung in Kokssilos

Zur Anwendung

Ausschreibungstexte

Technische Daten
Messbereich - Distanz
  • 120 m [Meter - Foot]
Prozesstemperatur
  • -196 ... 450 °C [°C - °F]
Prozessdruck
  • -1 ... 160 bar [Bar - kPa - psi]
Messgenauigkeit
  • ± 1 mm
Frequenz
  • 6 GHz
  • 26 GHz
  • 80 GHz
Abstrahlwinkel
  • ≥ 3°
Medienberührte Werkstoffe
  • PTFE
  • PVDF
  • 316L
  • PP
  • PEEK
Gewindeanschluss
  • ≥ G¾, ≥ ¾ NPT
Flanschanschluss
  • ≥ DN20, ≥ ¾"
Hygieneanschlüsse
  • Clamp ≥ 1½" - DIN32676, ISO2852
  • Rohrverschraubung ≥ 2", DN50 - DIN 11851
  • Varivent ≥ DN25
  • asept. Anschluss mit Spannflansch - DN32
  • asept. Anschluss mit Nutüberwurfmutter - F40
  • Aseptik Verschraubungen ≥ DN50 Rohr ø53 - DIN11864-1-A
  • Aseptik Flanschverbindung ≥ DN50 - DIN11864-2
  • Aseptik Klemmverbindung ≥ DN50 Rohr ø53 - DIN11864-3-A
  • DRD-Anschluss ø 65 mm
  • SMS 1145 DN51
Dichtungswerkstoff
  • EPDM
  • FKM
  • FFKM
  • Grafit und Keramik
  • PTFE
Gehäusewerkstoff
  • Kunststoff
  • Aluminium
  • Edelstahl (Feinguss)
  • Edelstahl (elektropoliert)
Schutzart
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP69K
Ausgang
  • Profibus PA
  • Zweileiter: 4 … 20 mA/HART
  • Modbus
  • Vierleiter: 4 … 20 mA/HART
  • Ethernet APL
Umgebungstemperatur
  • -40 ... 80 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • EAC (GOST) / Weißrussland
  • EAC (GOST) / Kasachstan
  • EAC (GOST) / Russland
  • IEC / weltweit
  • KOSHA / Korea
  • NEPSI / China
  • UKR Sepro / Ukraine
  • IEC / Australien
  • INMETRO / Brasilien
  • CCOE / Indien
  • CSA / USA und Kanada
  • FM / USA und Kanada
  • TIIS / Japan
  • UKEX
Explosionsschutz
  • Eigensicherheit "i"
  • Druckfeste Kapselung " d"
  • Staubexplosionsschutz durch Gehäuse "t"
Lebensmittel/Pharma
  • 3A
  • EHEDG
  • FDA
  • Trinkwasser
  • EG1935/2004
Schiffzulassung
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
Überfüllsicherung
  • WHG
  • VLAREM II
SIL-Qualifikation
  • SIL2
  • SIL3
Anzeige & Bedienung
Bedienung
  • PLICSCOM
  • PC, PACTware und DTM
  • HART-Communicator
  • Software (z. B. AMS™, PDM)
  • Bluetooth
Anzeige
  • Anzeige-/Bedienmodul PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

Zeichnungs-Generator
