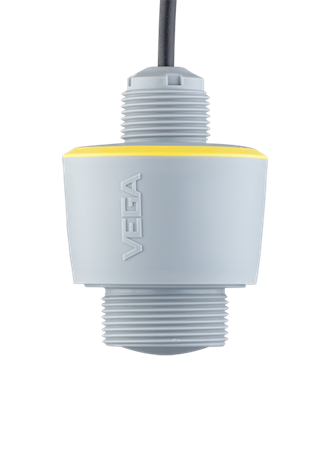

VEGAPULS C 21

Sensore radar con cavo integrato per la misura di livello continua su liquidi

Per compiti di misura standard, IP66/IP68, tipo 6P


VEGAPULS C 21

Campo d'impiego

Uscita cavo assiale, campo di misura fino a 15 m, precisione ±2 mm, uscita 4 … 20 mA, HART, SDI-12 oppure Modbus, omologazione Ex

Il VEGAPULS C 21 è il sensore ideale per la misura di livello senza contatto in applicazioni semplici, dove è richiesto un elevato grado di protezione. E' particolarmente idoneo in impianti di trattamento delle acque, stazioni di pompaggio nonchè bacini di troppopieno delle acque piovane, per la misura di portata in canali aperti e per il monitoraggio dell'altezza. Per i solidi in pezzatura, i sensori vengono impiegati in piccoli sili di materiale in pezzatura o in container aperti.

I vostri benefici

  • Risultati di misura esatti indipendentemente da prodotto e condizioni di processo e ambientali
  • Elevata precisione e ampio campo di misura
  • Funzionamento senza manutenzione grazie alla tecnologia radar senza contatto a 80 GHz

Configurare prodotto

Configurare prodotto
Applicazione
Dati tecnici
Documentazione
Accessori
Configurare prodotto

Altre applicazioni

Serbatoi di liquame compatti in impianti di biogas

Misura di livello nella produzione di energia basata sull'impiego di liquame

Misura di livello nella produzione di energia basata sull'impiego di liquame

Alla sezione Applicazione

Fosso di scolo

Misura di livello nel fosso di scolo

Alla sezione Applicazione

Serbatoio di stoccaggio dei fanghi

Misura di livello nel serbatoio di stoccaggio dei fanghi

Alla sezione Applicazione

Misure di altezza nel bacino dell'acqua non potabile

Misura nella vasca della torre di raffreddamento

Trattamento dell'acqua

Alla sezione Applicazione
Dati tecnici
Campo di misura - distanza
15 m
Temperatura di processo
-40 ... 80 °C
Pressione di processo
-1 ... 3 bar
Precisione di misura
± 2 mm
Frequenz
80 GHz
Angolo di apertura
Materiali a contatto col prodotto
PVDF
Attacco filettato
G1½ / G1, 1½ NPT / 1 NPT, R1½ / R1
Materiale di tenuta
FKM
Tipo di protezione
IP66/IP68 (3 bar), Type 6P
Uscita
4 … 20 mA/HART
Modbus
SDI-12
Temperatura ambiente
-40 ... 80 °C
Omologazioni
Area di validità
ATEX / Europa
EAC (GOST) / Russia
IEC / mondiale
NEPSI / Cina
INMETRO / Brasile
CCOE / India
KTL Corea
CSA / USA e Canada
FM / USA and Candada
TIIS / Giappone
Protezione dall'esplosione
Sicurezza intrinseca Ex ia
Protezione tramite custodia St Ex
Encapsulation "m"
Omologazione navale
ABS
CCS
NK
RINA
Display e calibrazione
Calibrazione
PC, PACTware e DTM
Smartphone / Tablet / PC via Bluetooth

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Istruzioni d'uso

VEGAPULS C 21

4 … 20 mA/HART - bifilare

    • IT
    • DE
    • CS
    • DA
    • EN
    • ES
    • FR
    • HU
    • KK
    • NL
    • PL
    • PT
    • RU
    • SV
    • TR
    • UK
    • ZH
Download

Informazione prodotto

VEGAPULS C 11, C 21, C 22, C 23, 11, 21, 31

    • IT
    • DE
    • DA
    • EN
    • ES
    • FR
    • NL
    • PT
    • RU
    • SV
    • TR
    • US
    • ZH
Download

Scheda tecnica prodotto

VEGAPULS C 21

4 … 20 mA/HART - bifilare

    • IT
    • DE
    • DA
    • EN
    • ES
    • FR
    • NL
    • PT
    • RU
    • SV
    • TR
    • US
    • ZH
Download

Catalogo prodotti

Radar

    • IT
    • DE
    • CS
    • EN
    • ES
    • FR
    • NL
    • PT
    • RU
    • TR
    • ZH
Download

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Altri download per questo prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Unità di controllo
Indicatori
Comunicazione senza fili
Barriere di separazione
Accessori

VEGAMET 841

1 x Ingresso sensore 4 ..... 20 mA/HART, 1 x uscita in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 842

2 x Ingressi sensore 4 ..... 20 mA, 2 x uscite in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 861

1 x Ingresso sensore 4 ..... 20 mA/HART, 2 x ingressi digitali, 1 x uscita in corrente 4 .... 20 mA, 4 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 862

2 x Ingressi sensore 4 ..... 20 mA/HART, 4 x ingressi digitali, 3 x uscite in corrente 4 .... 20 mA, 6 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 381

Visualizzazione dei valori di misura e semplici funzioni di regolazione e comando

Dettagli prodotto

VEGAMET 391

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura ottimizzati per il settore del trattamento acque

Dettagli prodotto

VEGATOR 141

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

Dettagli prodotto

VEGATOR 142

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

Dettagli prodotto

VEGADIS 82

Indicazione e calibrazione esterna dei valori di misura per sensori 4 … 20 mA/HART

Dettagli prodotto

VEGADIS 176

Viasualizzazione remota per l'impiego in circuiti elettrici 4 ... 20 mA

Dettagli prodotto

VEGAMET 841

1 x Ingresso sensore 4 ..... 20 mA/HART, 1 x uscita in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 842

2 x Ingressi sensore 4 ..... 20 mA, 2 x uscite in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 861

1 x Ingresso sensore 4 ..... 20 mA/HART, 2 x ingressi digitali, 1 x uscita in corrente 4 .... 20 mA, 4 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

VEGAMET 862

2 x Ingressi sensore 4 ..... 20 mA/HART, 4 x ingressi digitali, 3 x uscite in corrente 4 .... 20 mA, 6 x relè di funzionamento, 1 x relè di avaria, omologazione Ex, display in loco, calibrazione con 4 tasti e smartphone

Dettagli prodotto

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Interrogazione remota dei dati di misura e parametrizzazione remota per un sensore HART

Dettagli prodotto

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione monocanale per sensori 4 ... 20 mA/HART

Dettagli prodotto

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione a due canali per sensori 4 ... 20 mA/HART

Dettagli prodotto

VEGATRENN 151

VEGATRENN 151

Barriera di separazione monocanale in tecnica bifilare per sensori 4 ... 20 mA

Dettagli prodotto

VEGATRENN 152

VEGATRENN 152

Barriera di separazione a due canali in tecnica bifilare per sensori 4 ... 20 mA

Dettagli prodotto

Controdado

Staffa di montaggio per il montaggio a soffitto

Staffa di montaggio con supporto del sensore regolabile

Adattatore igienico per sensori radar con filettatura PVDF G1½ "
