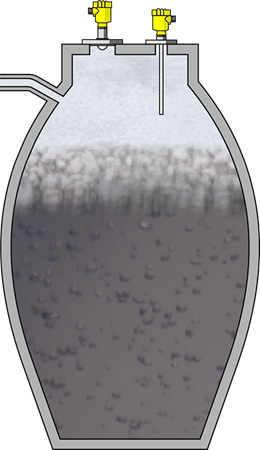

Vasca di digestione
Misura di livello e rilevamento della soglia di livello nella vasca di digestione
|
|
Dati di processo
Compito di misura:
Misura di livello e rilevamento della soglia di livello
Punto di misura:
Serbatoio
Campo di misura fino a :
0 … 7 m
Prodotto:
fanghi di depurazione
Temperatura di processo:
+10 ... +60 °C
Pressione di processo:
+1 … +5 bar
Sfide particolari:
Schiuma, adesioni, formazione di gas
Campo d'impiego
Nelle vasche di digestione riscaldate e chiuse avviene la degradazione dei componenti organici dei fanghi di depurazione in condizioni anaerobiche. I biogas combustibili, quali il metano, si separano dai fanghi e vengono raccolti nell'apposito serbatoio, per essere poi trasformati in corrente elettrica e calore nelle centrali di cogenerazione. Il sensore di livello comanda il processo di riempimento della vasca di digestione. Per impedire la penetrazione di schiuma nell'impianto del gas si impiega un sensore per il rilevamento della soglia di livello.
I vostri benefici
Sicuro
Misura di livello affidabile e protezione dal riempimento eccessivo in caso di formazione di schiuma
Economico
Funzionamento ininterrotto ed esente da manutenzione
Pratico
Ridotti costi di manutenzione e produzione di gas affidabile
Prodotti consigliati
VEGAPULS 6X
Misura di livello radar per il controllo del riempimento
- Non richiede manutenzione grazie alla misura senza contatto
- Valori di misura precisi e riproducibili, indipendentemente dalla concentrazione del gas e dalle variazioni di pressione
- Misura affidabile anche in presenza di schiuma e variazioni di densità
- Calibrazione wireless tramite Bluetooth con smartphone, tablet o PC
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGACAP 64
Sensore di soglia di livello universale per il rilevamento di schiuma sui fanghi di depurazione
- Identificazione affidabile della schiuma, anche in caso di variazioni di consistenza
- Insensibile ad impurità e adesioni
Campo di misura - distanza
-
Temperatura di processo
-50 ... 200 °C
Pressione di processo
-1 ... 64 bar
VEGATOR 141
Elaboratore a due canali per il rilevamento di livello
- Semplice impostazione del punto d'intervento tramite un potenziometro
- Indicazione visibile dello stato d'intervento tramite LED
- Semplice installazione grazie al montaggio su barra e morsetti cifrati estraibili
Tipo di protezione
IP20
Ingresso
1 x 4 … 20 mA ingresso sensore
Uscita
1 x relè di lavoro (SPDT)
Opzionale 1 uscità a relè d'avaria (SPDT)
VEGATRENN 141
Barriera di separazione per l'alimentazione elettrica ottimale dei sensori collegati
- Diagnosi in loco per la visualizzazione immediata dello stato tramite LED
- Pratica interfaccia di parametrizzazione tramite le prese HART per massima comodità di calibrazione
- Separazione galvanica sicura tra sensore e PLC
Tipo di protezione
IP20
Ingresso
1 x 4 … 20 mA/HART ingresso sensore
Uscita
1 x 4 … 20 mA
