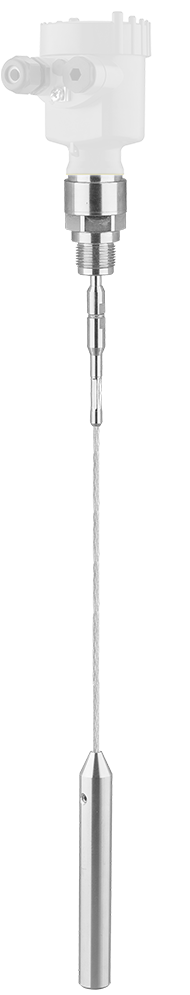

VEGAFLEX 82

TDR-Sensor zur kontinuierlichen Füllstandmessung von Schüttgütern

Universeller TDR-Sensor für leichte Schüttgüter

Anwendungsbereich

Seil- oder Stabsensor. Selbst in Anwendungen mit starker Staubentwicklung, Kondensatbildung oder Anhaftungen liefert der Sensor präzise und sichere Messwerte.
Mit dem VEGAFLEX 82 messen Sie wartungsfrei leichte und schwere Schüttgüter aller Art. Selbst in Anwendungen mit starker Staubentwicklung, Kondensatbildung oder Anhaftungen liefert der Sensor präzise und sichere Messwerte. Der VEGAFLEX 82 ist eine wirtschaftliche und sichere Lösung für Ihre Messaufgabe.

Ihr Nutzen

  • Die geführte Bedienung ermöglicht eine einfache, zeitsparende und sichere Inbetriebnahme
  • Kürzbare Sonden bieten eine einfache Standardisierung und höchste Flexibilität bei der Planung
  • Mit der automatischen Sondenendeverfolgung können nahezu alle Schüttgüter gemessen werden

Produkt konfigurieren

Produkt konfigurieren
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Geführtes Füllstand-Radar – optimal für die Messung aller Schüttgüter

Das zur Messung aller Schüttgüter optimierte Geführte Füllstand-Radar VEGAFLEX 82 hat sein Einsatzgebiet in den unterschiedlichsten Industrien – von der Chemie bis zur Energieerzeugung, in Zementwerken, bei der Kunststoffherstellung oder genauso bei der Lagerung von Getreide. Es ist betriebssicher und messgenau, auch unter typischen Prozessbedingungen bei der Messung von Schüttgütern, wie Staub oder Lärm oder sich verändernder Dielektrizitätszahl.

Das Geführte Füllstand-Radar leistet hervorragende Arbeit in Schüttgut-Anwendungen, wie z. B.

  • Füllstandmessung im Getreidesilo
  • Füllstandmessung in Kunststoffen
  • Füllstandmessung im Zementsilo

Weitere Anwendungen

Silo für Zuschlagstoffe

Füllstandmessung im Silo für Zuschlagstoffe

Füllstandmessung im Silo für Zuschlagstoffe

Zur Anwendung

Abfüllsilo für Farbpigment

Füllstandmessung und Grenzstanderfassung bei der Farbpigment-Abfüllung

Standmessung und Grenzstanderfassung bei der Farbpigment-Abfüllung

Zur Anwendung

Kalksilo II

Füllstandmessung und Grenzstanderfassung im Kalksilo

Füllstandmessung und Grenzstanderfassung im Kalksilo

Zur Anwendung

Rohmehlsilo

Füllstandmessung und Grenzstanderfassung im Rohmehlsilo

Füllstandmessung und Grenzstanderfassung im Rohmehlsilo

Zur Anwendung
Technische Daten
Messbereich - Distanz
  • 75 m [Meter - Foot]
Prozesstemperatur
  • -40 ... 200 °C [°C - °F]
Prozessdruck
  • -1 ... 40 bar [Bar - kPa - psi]
Messgenauigkeit
  • ± 2 mm
Ausführung
  • Basisausführung für wechselbares Seil ø 4, ø 6 PA-besch.
  • Basisausführung für wechselbares Seil ø 6, ø11 PA-besch., Stab ø16
  • wechselbarer Stab ø 16 mm
  • wechselbares Seil ø 2 mm mit Straffgewicht
  • wechselbares Seil ø 6 mm mit Straffgewicht
  • wechselbares, PA-beschichtetes Stahlseil ø 6 mm mit Straffgewicht
  • wechselbares, PA-beschichtetes Stahlseil ø 11 mm mit Straffgewicht
Medienberührte Werkstoffe
  • 316L
  • Alloy C22 (2.4602)
  • PA
Gewindeanschluss
  • ≥ G¾, ≥ ¾ NPT
Flanschanschluss
  • ≥ DN25, ≥ 1"
Dichtungswerkstoff
  • EPDM
  • FKM
  • FFKM
Gehäusewerkstoff
  • Kunststoff
  • Aluminium
  • Edelstahl (Feinguss)
  • Edelstahl (elektropoliert)
Schutzart
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Ausgang
  • Profibus PA
  • Foundation Fieldbus
  • Zweileiter: 4 … 20 mA/HART
  • Modbus
  • Vierleiter: 4 … 20 mA/HART
Umgebungstemperatur
  • -40 ... 80 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • CSA / Kanada
  • FM / USA
  • EAC (GOST) / Weißrussland
  • EAC (GOST) / Kasachstan
  • EAC (GOST) / Russland
  • IEC / weltweit
  • KOSHA / Korea
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brasilien
  • CCOE / Indien
  • UKEX
Explosionsschutz
  • Eigensicherheit "i"
  • Druckfeste Kapselung " d"
  • Staubexplosionsschutz "t"
Schiffzulassung
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
Überfüllsicherung
  • WHG
  • VLAREM II
SIL-Qualifikation
  • SIL2
Anzeige & Bedienung
Bedienung
  • PLICSCOM
  • PC, PACTware und DTM
  • HART-Communicator
  • Software (z. B. AMS™, PDM)
Anzeige
  • Anzeige-/Bedienmodul PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
