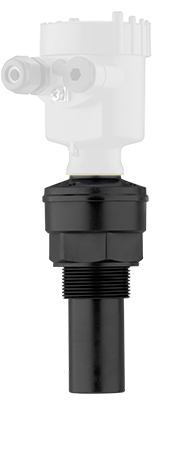

VEGASON 61

Ultraschallsensor zur kontinuierlichen Füllstandmessung

Misst Flüssigkeiten bis 5 m und Schüttgüter bis 2 m


VEGASON 61 - Ultraschallsensor zur kontinuierlichen Füllstandmessung
VEGASON 61

Anwendungsbereich

Umfangreiche Auswahlmöglichkeiten von Elektronik, Gehäuse, Zulassungen. Prozessanschlüsse: G1½ oder 1½ NPT
Der VEGASON 61 ist ein Ultraschallsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten oder Schüttgütern. Typische Anwendungen sind die Messung von Flüssigkeiten in Lagerbehältern oder offenen Becken. Der Sensor eignet sich auch zur Erfassung von Schüttgütern in kleinen Behältern oder offenen Containern. Das berührungslose Messverfahren ist unabhängig von Füllguteigenschaften und ermöglicht eine Inbetriebnahme auch ohne Medium.

Für dieses Gerät stehen als Alternative neue Radarsensoren mit Anschlussgehäuse VEGAPULS 11, 21 oder 31, oder Radarsensoren mit fest angeschlossenem Kabel VEGAPULS C 11, C 21, C22 oder C 23 zur Verfügung.

Ihr Nutzen

  • Kostengünstige Lösung für einfache Applikationen
  • Wartungsfreier Betrieb durch berührungsloses Messverfahren
  • Zuverlässige Messung, unabhängig von Füllguteigenschaften

Produkt konfigurieren

Produkt konfigurieren
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren
Technische Daten
Messbereich - Distanz
  • 5 m [Meter - Foot]
Prozesstemperatur
  • -40 ... 80 °C [°C - °F]
Prozessdruck
  • -0.2 ... 2 bar [Bar - kPa - psi]
Messgenauigkeit
  • ± 4 mm
Medienberührte Werkstoffe
  • PVDF
Gewindeanschluss
  • ≥ G1½, ≥ 1½ NPT
Hygieneanschlüsse
  • Clamp ≥ 2", DN50 - DIN32676, ISO2852
  • Clamp ≥ 3", DN65 - DIN32676, ISO2852
  • Clamp ≥ 3½" , DN80 - DIN32676, ISO2852
  • Clamp ≥ 4" , DN100 - DIN32676, ISO2852
  • Rohrverschraubung ≥ 3", DN65 - DIN 11851
  • Rohrverschraubung ≥ 3½", ≥ DN80 - DIN 11851
  • Rohrverschraubung ≥ 4", ≥ DN100 - DIN 11851
Dichtungswerkstoff
  • EPDM
  • FKM
Gehäusewerkstoff
  • Kunststoff
  • Aluminium
  • Edelstahl (Feinguss)
  • Edelstahl (elektropoliert)
Schutzart
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Ausgang
  • Profibus PA
  • Foundation Fieldbus
  • Zweileiter: 4 … 20 mA/HART
  • Vierleiter: 4 … 20 mA/HART
Umgebungstemperatur
  • -40 ... 80 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • CSA / Kanada
  • FM / USA
  • EAC (GOST) / Weißrussland
  • EAC (GOST) / Kasachstan
  • EAC (GOST) / Russland
  • IEC / weltweit
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brasilien
Explosionsschutz
  • Eigensicherheit "i"
Schiffzulassung
  • ABS
  • CCS
  • DNV
  • GL
  • LR
  • RINA
SIL-Qualifikation
  • SIL2
Anzeige & Bedienung
Bedienung
  • PLICSCOM
  • PC, PACTware und DTM
  • HART-Communicator
  • Software (z. B. AMS™, PDM)
Anzeige
  • Anzeige-/Bedienmodul PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
