Reaktionsbehälter
Füllstand-, Druckmessung und Grenzstanderfassung in der Mehrprodukt- und Mehrstraßenanlage
|
|
Prozessdaten
Messaufgabe:
Füllstand- und Druckmessung, Grenzstanderfassung
Messstelle:
Reaktor
Messbereich bis:
5 m
Medium:
Rohstoffe und Mischprodukte
Prozesstemperatur:
+20 … +200 °C
Prozessdruck:
-1 … +5 bar
Besondere Herausforderungen:
Hohe Temperaturen, Behältereinbauten, wechselnde Medien,Kondensat
Anwendungsbereich
Die Messbedingungen in einem Reaktionsbehälter in einer Mehrprodukt- und Mehrstraßenanlage sind durch wechselnde Medien sowie stark schwankende Temperaturen und Drücke gekennzeichnet. Je nach Eigenschaften der Rohstoffe und Mischprodukte kommen Behälter aus Alloy, Edelstahl oder mit Emaillebeschichtung zum Einsatz. Auch die verschiedenen Prozesskomponenten wie Rührwerke, Trockner und Zentrifugen variieren bei jedem Reaktionsprozess. Für einen gesicherten Betrieb und höchste Produktivität müssen Füllstand und Druck kontinuierlich gemessen und überwacht werden.
Ihr Nutzen
Sicher
Zertifiziertes Hygienedesign (3A/EHEDG)
Wirtschaftlich
Mit drei Geräten vier Messwerte erhalten: Druck (überlagerter Druck und Leitungsdruck) Füllstand und Temperatur
Komfortabel
Einheitliche Bedienung, Prozessdaten speicher- und übertragbar
Empfohlene Produkte

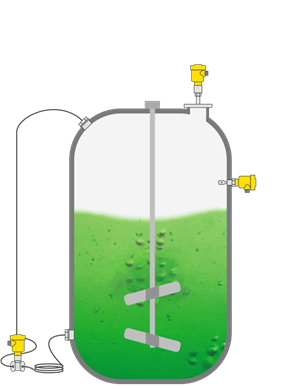

Lösung 1

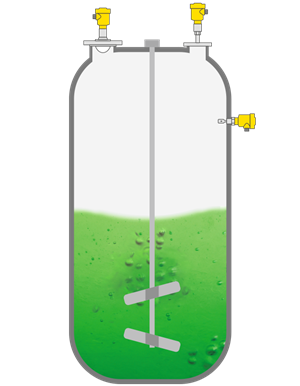

Lösung 2
VEGADIF 85
Differenzdruckmessumformer zur Füllstandmessung im Reaktionsbehälter einer Mehrproduktanlage
- Zuverlässige Messung unabhängig von Schaum und Einbauten
- Verschweißte Messzelle stellt aseptischen Betrieb sicher
- Zusätzliche Messwerte, wie z. B. statischer Druck
Messbereich - Druck
-40 ... 40 bar
Prozesstemperatur
-90 ... 400 °C
Prozessdruck
-1 ... 400 bar
VEGABAR 81
Druckmessumformer zur Messung des Prozessdrucks im Reaktionsbehälter einer Mehrproduktanlage
- Hohe Überlast- und Vakuumfestigkeit
- Universell einsetzbar bei Prozesstemperaturen bis +400 °C, unabhängig von der Prozess-Art (Batch)
- Membran- und Flanschwerkstoffe sind selbst bei aggressiven Medien korrosionsbeständig
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 1000 bar
Prozesstemperatur
-90 ... 400 °C
VEGASWING X
Vibrationsgrenzschalter zur Grenzstanderfassung im Reaktionsbehälter einer Mehrproduktanlage
- Genaue Grenzstanderfassung dank abgleichfreiem, medienunabhängigem Schaltpunkt
- Hochbeständige Werkstoffe und Beschichtungen ermöglichen den Einsatz in den unterschiedlichsten Medien
- Sichere Grenzstanderfassung nach SIL2 und WHG sowie einfache Wiederholungsprüfung per Tastendruck oder über Bluetooth
Messbereich - Distanz
-
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
VEGAPULS 6X
Berührungslose Füllstandmessung mit Radar im Reaktionsbehälter einer Mehrproduktanlage
- Zuverlässige Füllstandmessung, unabhängig von Prozesseinflüssen wie schwankendeTemperatur , Mediendichte und Kondensat
- Komplett gekapseltes Antennensystem aus hochbeständigem PTFE oder PFA ermöglicht einen wartungsfreien Dauerbetrieb
- Fokussierung des Sensors ermöglicht genaue Messung trotz Rührwerken
Messbereich - Distanz
120 m
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
VEGABAR 81
Druckmessumformer zur Messung des Prozessdrucks im Reaktionsbehälter einer Mehrproduktanlage
- Hohe Überlast- und Vakuumfestigkeit
- Universell einsetzbar bei Prozesstemperaturen bis +400 °C, unabhängig von der Prozess-Art (Batch)
- Membran- und Flanschwerkstoffe sind selbst bei aggressiven Medien korrosionsbeständig
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 1000 bar
Prozesstemperatur
-90 ... 400 °C
VEGASWING X
Vibrationsgrenzschalter zur Grenzstanderfassung im Reaktionsbehälter einer Mehrproduktanlage
- Genaue Grenzstanderfassung dank abgleichfreiem, medienunabhängigem Schaltpunkt
- Hochbeständige Werkstoffe und Beschichtungen ermöglichen den Einsatz in den unterschiedlichsten Medien
- Sichere Grenzstanderfassung nach SIL2 und WHG sowie einfache Wiederholungsprüfung per Tastendruck oder über Bluetooth
Messbereich - Distanz
-
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
