Gasspeicher

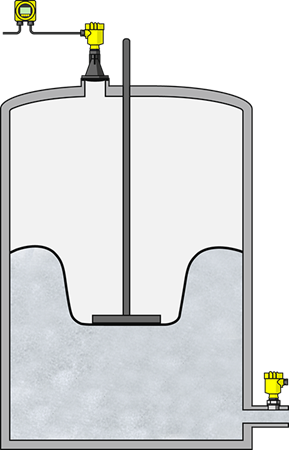

Volumen- und Drucküberwachung im Gasspeicher
|
|
Prozessdaten
Messaufgabe:
Füllstand- und Druckmessung
Messstelle:
Behälter/Rohrleitung
Messbereich bis:
0 … 30 m
Medium:
Gas
Prozesstemperatur:
0 … +50 °C
Prozessdruck:
0 … +10 bar
Besondere Herausforderungen:
Chemische Beständigkeit
Anwendungsbereich
Das produzierte Methangas aus den Faultürmen wird in einem Gasspeicher zwischengespeichert. Je nach Ausführung des Gasspeichers werden bewegliche Membranen aus Kunststoff oder ein Schwimmdach zum Volumenausgleich verwendet. Die Gasmenge und der Gasdruck werden permanent gemessen, um einen zuverlässigen und sicheren Betrieb sicherzustellen.
Ihr Nutzen
Sicher
Hohe Messsicherheit ohne mechanischen Verschleiß
Wirtschaftlich
Optimale Information über die verfügbare Gasmenge
Komfortabel
Wartungsfreier und zuverlässiger Betrieb der Anlage
Empfohlene Produkte Ausschreibungstexte herunterladen
VEGAPULS 6X
Kontinuierliche Füllstandmessung mit Radar zur permanenten Gasvolumenmessung
- Wartungsfreier Betrieb durch berührungslose 80 GHz-Radar-Technologie
- Exakte Messergebnisse unabhängig von Medium, Prozess- und Umgebungsbedingungen
- Einfache Integration in vorhandene Gasspeicher
- Drahtlose Bedienung über Bluetooth mit Smartphone, Tablet oder PC
Messbereich - Distanz
120 m
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
VEGABAR 82
Überwachung des Gasdrucks im Gasspeicher
- Hohe Messgenauigkeit durch fein abgestufte Messbereiche der Messzellen
- Robuster Sensoraufbau für eine hohe Verfügbarkeit
- Hohe Langzeitstabilität der keramischen Messzelle für einen wartungsfreien Betrieb
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 100 bar
Prozesstemperatur
-40 ... 150 °C
VEGATRENN 141
Speisetrenner zur optimalen Stromversorgung der angeschlossenen Sensoren
- Vor-Ort-Diagnose zur unmittelbaren Zustandsanzeige mittels LEDs
- Einfache Parametrierschnittstelle mittels HART-Buchsen zur bequemen Bedienung
- Sicherstellung der galvanischen Trennung zwischen Sensor und SPS
Schutzart
IP20
Eingang
1 x 4 … 20 mA/HART-Sensoreingang
Ausgang
1 x 4 … 20 mA
