Uferfiltrat

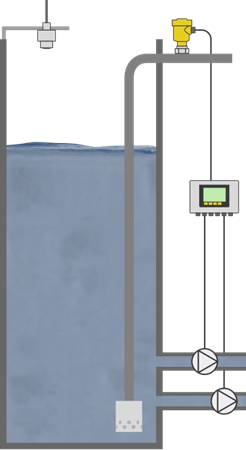

Pegel- und Druckmessung von Uferfiltrat
|
|
Prozessdaten
Messaufgabe:
Pegel- und Druckmessung
Messstelle:
Pumpenschacht
Messbereich bis:
10 m
Medium:
Wasser
Prozesstemperatur:
0 … +25 °C
Prozessdruck:
0 … +1 bar
Besondere Herausforderungen:
Schlamm, Sand, Blitzschlag
Anwendungsbereich
Wasser, das in unmittelbarer Nähe eines Ufers oder Sees durch Brunnen gewonnen wird, wird als Uferfiltrat bezeichnet. Das Flusswasser sickert ständig durch die Flusssohle und vermischt sich dabei mit dem Grundwasser. Der Flusspegel muss für eine optimale Wasserentnahme überwacht werden. Im Pumpenschacht wird der Druck zur Überwachung der Pumpen gemessen.
Ihr Nutzen
Sicher
Sichere Messung unabhängig von Witterungsbedingungen
Wirtschaftlich
Wartungsfreier Betrieb
Komfortabel
Einfache Montage und Inbetriebnahme
Empfohlene Produkte Ausschreibungstexte herunterladen
Lösung 1
Lösung 2
VEGAPULS C 21
Berührungslose Füllstandmessung mit Radar zur Pumpenmessung
- Exakte Messergebnisse unabhängig von Einbauten
- Trinkwasserzugelassene Materialien stellen eine lange Lebensdauer sicher
- Zuverlässige Messung stellt optimale Wasserentnahme sicher
Measuring range - Distance
20 m
Process temperature
-40 ... 80 °C
Process pressure
-1 ... 3 bar
Montagezubehör
Montagebügel mit verstellbarer Sensoraufnahme
- Verstellbare Sensoraufnahme ermöglicht eine einfache Ausrichtung der Sensoren
- Witterungsbeständig und robust durch rostfreien Edelstahl 316L
Materials, wetted parts
316L
VEGABAR 82
Druckmessumformer zur Überwachung der Pumpen
- Sicherung der Wasserversorgung durch zuverlässige Messung
- Abrasionsfest gegenüber Sand
- Überwachung von Pumpenverschleiß
Measuring range - Distance
-
Measuring range - Pressure
-1 ... 100 bar
Process temperature
-40 ... 150 °C
VEGAMET 861
Steuer- und Anzeigegerät zur Pumpensteuerung
- Universelles Steuergerät zur einfachen Pumpensteuerung
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
Protection rating
IP66/IP67, Type 4X
Input
1 x 4 … 20 mA/HART sensor input
2x digital input
Output
1 x 0/4 … 20 mA current output
1x failure relay (instead of operating relay)
4x operating relay
VEGAWELL 52
Hydrostatischer Druckmessumformer zur Pegelmessung
- Zuverlässige Messung stellt optimale Wasserentnahme sicher
- Hohe Verfügbarkeit durch integrierten Überspannungsschutz
Measuring range - Pressure
0 ... 60 bar
Process temperature
-20 ... 80 °C
Process pressure
-
VEGABAR 82
Druckmessumformer zur Überwachung der Pumpen
- Sicherung der Wasserversorgung durch zuverlässige Messung
- Abrasionsfest gegenüber Sand
- Überwachung von Pumpenverschleiß
Measuring range - Distance
-
Measuring range - Pressure
-1 ... 100 bar
Process temperature
-40 ... 150 °C
VEGAMET 861
Steuer- und Anzeigegerät zur Pumpensteuerung
- Universelles Steuergerät zur einfachen Pumpensteuerung
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
Protection rating
IP66/IP67, Type 4X
Input
1 x 4 … 20 mA/HART sensor input
2x digital input
Output
1 x 0/4 … 20 mA current output
1x failure relay (instead of operating relay)
4x operating relay
