Vakuumanlage
Füllstand- und Druckmessung in der Vakuumanlage
Füllstand- und Druckmessung in der Vakuumanlage
Prozessdaten
Messaufgabe:
Füllstand- und Druckmessung
Messstelle:
Vakuumanlage
Messbereich bis:
-0,75 … 0 bar
Medium:
Schmieröl, Luft
Prozesstemperatur:
+30 … +90 °C
Prozessdruck:
-0,75 … 0 bar
Besondere Herausforderungen:
Dauerhaftes Hochvakuum, Vibrationen
Anwendungsbereich

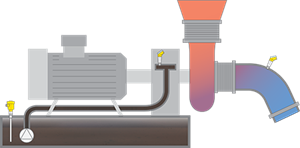

Zur Entwässerung an schnelllaufenden Papiermaschinen wird eine Vakuumanlage eingesetzt. Das Hochvakuum wird z. B. durch ein- oder mehrstufige Zentrifugalgebläse erzeugt. Die Stärke des Vakuums wird über die Drehzahl des elektrischen Antriebes geregelt. Hierzu muss das Vakuum kontinuierlich gemessen werden. Für den sicheren Betrieb des Vakuumgebläses ist außerdem eine überwachte Lagerschmierung erforderlich. Hierzu müssen der Druck in der Schmierölversorgung und der Füllstand im Vorratstank gemessen werden.
Ihr Nutzen
Sicher
Zuverlässige Druckmessung in der Schmierölversorgung, auch bei Vibrationen
Wirtschaftlich
Langzeitstabile Vakuummessung durch ölfreie Keramikmesszelle
Komfortabel
Temperaturinformationen für Luft und Schmieröl im Leitsystem verfügbar
Empfohlene Produkte
VEGABAR 38
Druckmessung zur Drehzahlregelung des Pumpenantriebes
- Langzeitstabil Vakuum messen mit trockener Messzelle
- Temperaturinformationen für Luft und Schmieröl im Leitsystem verfügbar
- Betriebssicher durch hohe Überlastfestigkeit
Messbereich - Druck
-1 ... 60 bar
Prozesstemperatur
-40 ... 130 °C
Messgenauigkeit
0,3 %
VEGACAL 63
Kapazitive Füllstandmessung im Öl-Vorratstank
- Wirtschaftliche Füllstandmessung mit kostengünstiger Messsonde
- Lange Lebensdauer durch robusten, mechanischen Aufbau
- Maximale Behälterausnutzung, da Messung über gesamte Sondenlänge
Messbereich - Distanz
6 m
Prozesstemperatur
-50 ... 200 °C
Prozessdruck
-1 ... 64 bar
