Turbinenhaus im Wasserkraftwerk
Füllstandmessung und Grenzstanddetektion im Lenzwasserschacht
|
|
Prozessdaten
Messaufgabe:
Füllstand- und Grenzstandmessung
Messstelle:
Schacht
Messbereich bis:
3 m
Medium:
Wasser
Prozesstemperatur:
+5 … +30 °C
Prozessdruck:
0 … 0 bar
Besondere Herausforderungen:
Hohe Sicherheitsanforderungen
Anwendungsbereich
Für den zuverlässigen Betrieb der Generatoren und Turbinen im Wasserkraftwerk ist eine Vielzahl von Sensoren erforderlich. Sie überwachen den Druck in Hydraulikleitungen, den Vorrat an Schmiermitteln für die Turbinenlager und den Lenzwasserschacht im Maschinenhaus. Am tiefsten Punkt der Anlage werden das anfallende Kühlwasser der Generatoren und das Leckagewasser der Kaplan- oder Francis-Turbinen im Lenzwasserschacht gesammelt. Damit eine Überflutung des Schachtes und damit auch des Turbinenhauses verhindert wird, sind die Sensoren redundant ausgeführt. Zusätzlich wird der maximal mögliche Wasserpegel mit einem Grenzschalter überwacht.
Ihr Nutzen
Sicher
Schutz vor Überflutung des Turbinenhauses durch zuverlässige Wasserpegelerfassung
Wirtschaftlich
Optimaler Betrieb der Lenzpumpen
Komfortabel
Einfache Montage, auch bei beengten Platzverhältnissen
Empfohlene Produkte
Lösung 1
Lösung 2
VEGAPULS C 21
Füllstandmessung mit Radar im Lenzschacht
- Exakte Messergebnisse unabhängig von Einbauten und Schaumbildung
- Hohe Anlagenverfügbarkeit, da verschleiß- und wartungsfreie Messung
- Hochbeständige Materialien stellen eine lange Lebensdauer sicher
Messbereich - Distanz
15 m
Prozesstemperatur
-40 ... 80 °C
Prozessdruck
-1 ... 3 bar

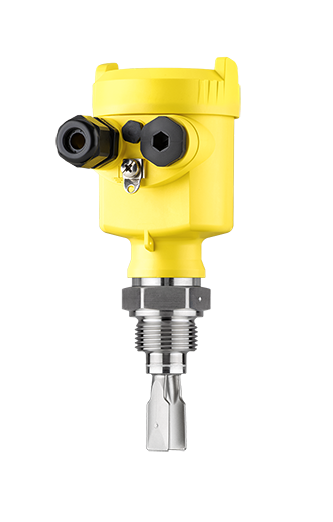

VEGASWING 63
Grenzstanderfassung mit Vibrationsgrenzschalter als Überfüllschutz im Lenzwasserschacht
- Hohe Schaltsicherheit durch kontinuierliche Selbstüberwachung
- Niedrige Wartungskosten dank verschleißfreiem Messprinzip
- Einfache Inbetriebnahme durch abgleichfreie Sensorausführung
Prozesstemperatur
-50 ... 250 °C
Prozessdruck
-1 ... 64 bar
Ausführung
Standard
Hygiene-Anwendungen
mit gasdichter Durchführung
mit Rohrverlängerung
mit Temperaturzwischenstück
VEGAWELL 52
Hydrostatische Füllstandmessung zur Überwachung des Wasserpegels im Lenzschacht
- Hochbeständige keramische Messzelle stellt hohe Verfügbarkeit sicher
- Exzellente Langzeitstabilität reduziert den Wartungsbedarf
- Einfach Montage und Inbetriebnahme senkt die Installationskosten
Messbereich - Druck
0 ... 60 bar
Prozesstemperatur
-20 ... 80 °C
Prozessdruck
-
VEGASWING 63
Grenzstanderfassung mit Vibrationsgrenzschalter als Überfüllschutz im Lenzwasserschacht
- Hohe Schaltsicherheit durch kontinuierliche Selbstüberwachung
- Niedrige Wartungskosten dank verschleißfreiem Messprinzip
- Einfache Inbetriebnahme durch abgleichfreie Sensorausführung
Prozesstemperatur
-50 ... 250 °C
Prozessdruck
-1 ... 64 bar
Ausführung
Standard
Hygiene-Anwendungen
mit gasdichter Durchführung
mit Rohrverlängerung
mit Temperaturzwischenstück
