IO-Link

Welche Vorteile bietet der Kommunikationsweg für die Fabrikautomation?

IO-Link ist eine weltweit standardisierte Punkt-zu-Punkt-Verbindung zur digitalen Signalübertragung. Er ermöglicht die intelligente und durchgängige Kommunikation zwischen Sensoren und der Steuerung. Damit wird IO-Link dem Wunsch der Automatisierungsindustrie gerecht, über die bereits bestehende Kabel-Infrastruktur zusätzliche Messwerte und Diagnosewerte zu erhalten. Diese liefern wertvolle Angaben für die Langzeitüberwachung und zur Prozessoptimierung. So werden Kosten reduziert, die Verfügbarkeiten von Maschinen erhöht und Prozesse effizienter. Anders gesagt: IO-Link vereinfacht die Automation

Wie funktioniert IO-Link?

IO-Link-Geräte, auch Devices genannt, kommunizieren auf einer Distanz von bis zu 20 Metern über ungeschirmte Standardkabel mit dem IO-Link-Master. Er ist das Bindeglied zwischen Sensor und Steuerung und ist entweder im Schaltschrank oder direkt im Feld installiert. Ein Master besitzt oftmals mehrere IO-Link-Ports, an die jeweils ein Device angeschlossen werden kann.

Mit dem IO-Link-Hub gibt es außerdem eine vergleichsweise günstige mögliche Verbindung zwischen Devices und Master. An einem Hub können mehrere Standardsensoren und -aktoren angeschlossen und dank der IO-Link-Schnittstelle einfach mit dem Master verbunden werden – an nur einem einzigen Port.

Jedes IO-Link-Gerät bietet für die Parametrierung eine passende elektronische Gerätebeschreibung – die IO Device Description, kurz IODD. Sie ist vergleichbar mit einem Druckertreiber, durch den der PC einen Drucker im Netzwerk finden und steuern kann. Die IODD beinhaltet wichtige Informationen wie

  • Kommunikationseigenschaften
  • Gerätedaten
  • Geräteparameter mit Wertebereichen
  • Prozess- und Diagnosedaten

Beim Anschluss wurde der platzsparende M12-Stecker als Standard festgelegt. Damit ist die einfache und einheitliche Verdrahtung, die auch einen schnellen Gerätetausch ermöglicht, sichergestellt.

Bediensoftware unterstützt Inbetriebnahme

Das IO-Link-System wird in mehreren Schritten konfiguriert. Als erstes wird der IO-Link-Master in das Automatisierungssystem eingebunden und konfiguriert. Dann folgt die Parametrierung der IO-Link-Geräte mithilfe eines IO-Link-Konfigurationstools, dass das System von der Steuerung bis in die Feldebene anschaulich darstellt.
Die IO-Link-Konfigurationstools der Master-Hersteller sind in der Lage, IODDs einzulesen.

Zu den wichtigsten Aufgaben des IO-Link-Konfigurationstools, also der Bediensoftware, gehören:

  • die Zuordnung der Geräte zu den Ports des IO-Link-Masters
  • die Adresszuordnung (E/A-Adressen der Prozessdaten) der Ports innerhalb des Adressbereichs des IO-Link-Masters
  • die Parametrierung der IO-Link-Geräte

Außerdem sind die angeschlossenen Geräte mit dem Konfigurationstool diagnostizierbar. Ein weiterer Vorteil: IO-Link-Sensoren lassen sich direkt von der Steuerung aus im laufenden Betrieb parametrieren. Dadurch werden Stillstände, etwa beim Produktwechsel einer Linie, deutlich reduziert.

Was kann IO-Link noch?

IO-Link ist ein stabiles Kommunikationssystem. Es überträgt die Prozessdaten zyklisch, also beständig. Die Zykluszeit eines Geräts kann im Master individuell festgelegt werden. Neben den aktuellen Messwerten liefern Sensoren über IO-Link bei Bedarf weitere wichtige Daten – etwa zur Betriebsdauer, der Schaltzyklen oder zum Verschleiß. Das kann helfen, ungeplante Maschinenstillstände rechtzeitig zu erkennen oder ganz zu verhindern.

Mehr zu IO-Link | PROFIBUS Nutzerorganisation e.V.

Die Vorteile von IO-Link auf einen Blick

Die Handhabung von IO-Link ist einfach und unkompliziert möglich. Außerdem bietet dieser Kommunikationsweg beispielsweise für die Fabrikautomation viele Vorteile:

  • Das durchgängige Verwenden von Standardanschlüssen wie M12 macht den Einsatz herstellerunabhängig.
  • Zusätzliche Messwerte und eine einfache Diagnose sind möglich und können für Prozessoptimierungen oder eine Langzeitüberwachung genutzt werden.
  • IO-Link-Sensoren und Aktoren lassen sich nicht nur am Gerät selbst parametrieren und konfigurieren, sondern sind auch per Fernzugriff aus der Distanz möglich.
  • Ein Gerätetausch ist dank der sogenannten Backup&Restore-Funktion bei VEGA-Geräten problemlos machbar. Die Parameter können im Port des IO-Link-Masters gespeichert und auf das neue IO-Link-Gerät übertragen.

Alle Sensoren und Aktoren, die mit IO-Link ausgestattet sind, können durch die passenden Anschlüsse und Eigenschaften einfach in neue und bestehende Anlagen integriert werden.



VEGA IO-Link Portfolio

Sie suchen den passenden IO-Link-Sensor? Informieren Sie sich jetzt zu unserem umfassenden Produktportfolio für die Fabrikautomation.
Füllstandmessung
Druckmessung
Grenzstanderfassung
Grenzstanderfassung
Grenzstanderfassung

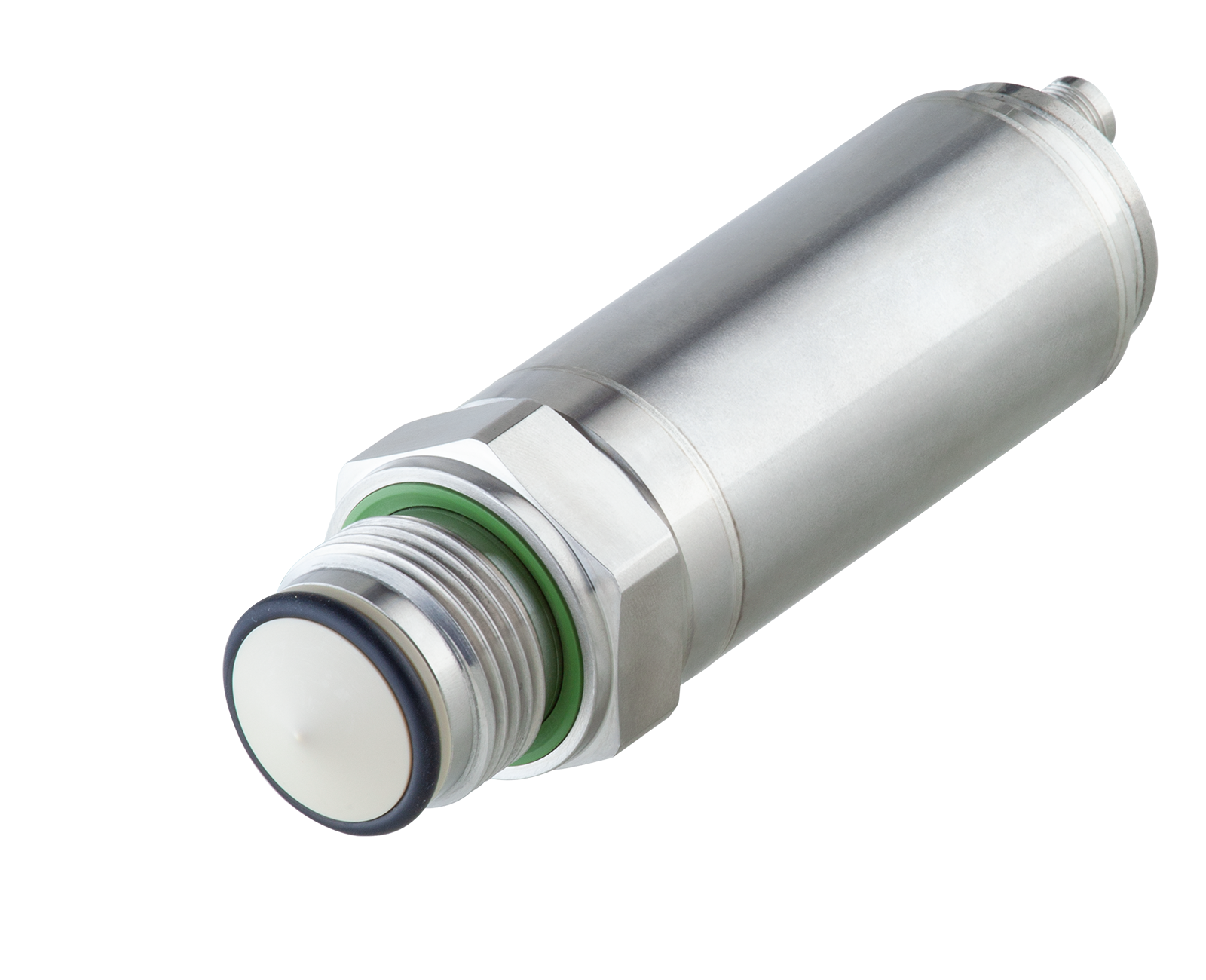

Radar-Sensor mit IO-Link zur kontinuierlichen Füllstandmessung
kontinuierlich
VEGAPULS 42 - IO-Link level measurement device with coloured 360° status display

VEGAPULS 42

CHF 1,460.00 Basispreis
Zum Produkt
VEGABAR - Drucksensor mit Schaltfunktion
Prozessdruck oder hydrostatische Füllstandmessung

VEGABAR 28

keramische Messzelle
Gewinde ab ½", Hygieneanschlüsse
Hygiene-, Ex-, Schiffzulassung
Rundum-Statusanzeige
CHF 340.00 Basispreis
Zum Produkt

VEGABAR 29

metallische Messzelle
Gewinde ab ½", Hygieneanschlüsse
Hygiene-, Ex-, Schiffzulassung
Rundum-Statusanzeige
CHF 330.00 Basispreis
Zum Produkt

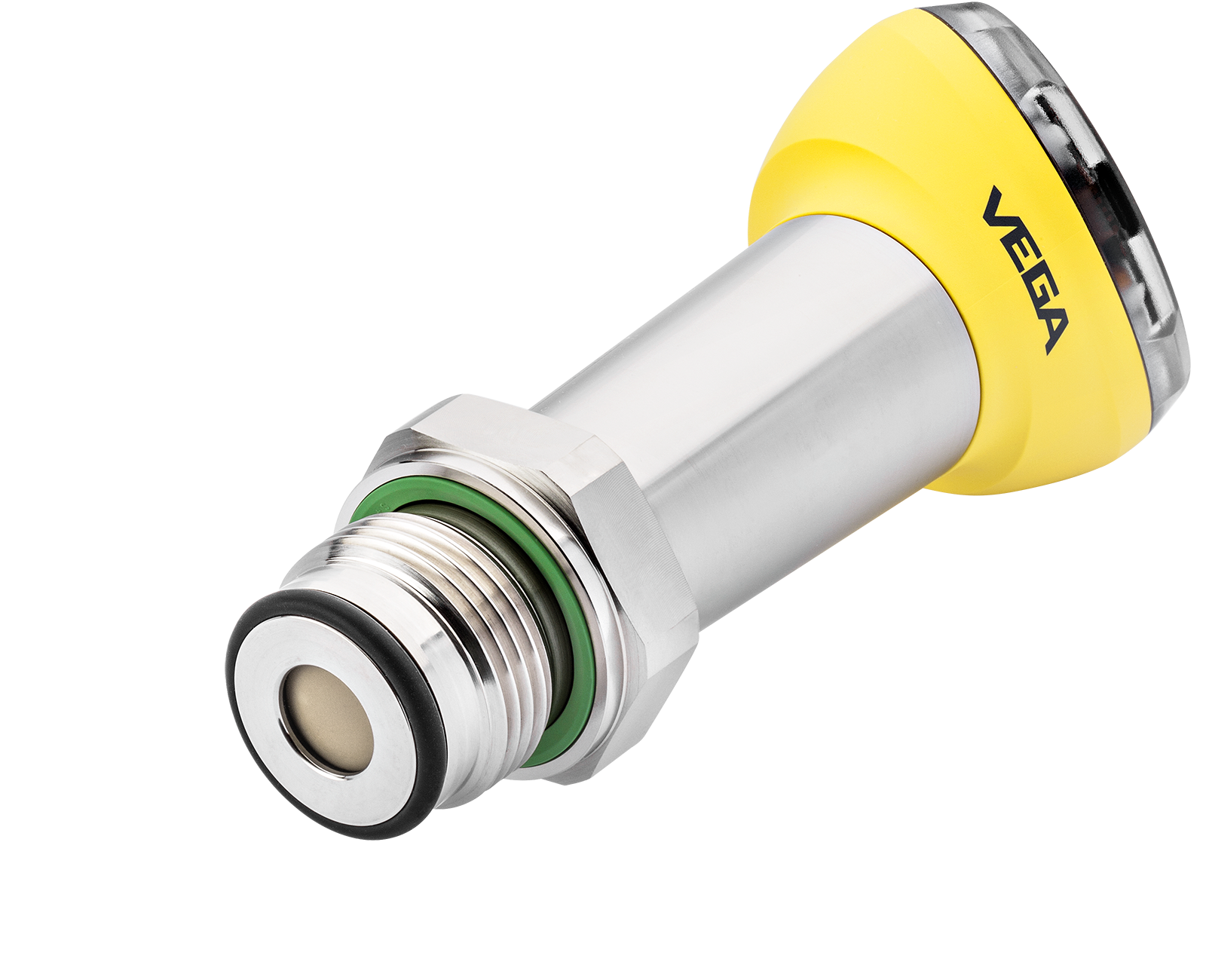

VEGABAR 39

keramische Messzelle
Gewinde ab ½", Hygieneanschlüsse
Hygiene-, Ex-, Schiffzulassung
Rundum-Statusanzeige
Vor-Ort-Anzeige und 3-Tasten-Bedienung
CHF 410.00 Basispreis
Zum Produkt

VEGABAR 39

metallische Messzelle
Gewinde ab ½", Hygieneanschlüsse
Hygiene-, Ex-, Schiffzulassung
Rundum-Statusanzeige
Vor-Ort-Anzeige und 3-Tasten-Bedienung
CHF 410.00 Basispreis
Zum Produkt
VEGAPOINT 24 kapazitiver Grenzschalter für pastöse und anhaftende Medien
kapazitive Grenzschalter für Flüssigkeiten
VEGAPOINT 11 Ultrakompakter kapazitiver Grenzschalter für die Erfassung von wasserbasierten Flüssigkeiten

VEGAPOINT 11

kapazitiver Grenzschalter

wasserbasierte Flüssigkeiten ab DK > 2,0

CHF 180.00 Basispreis
Zum Produkt

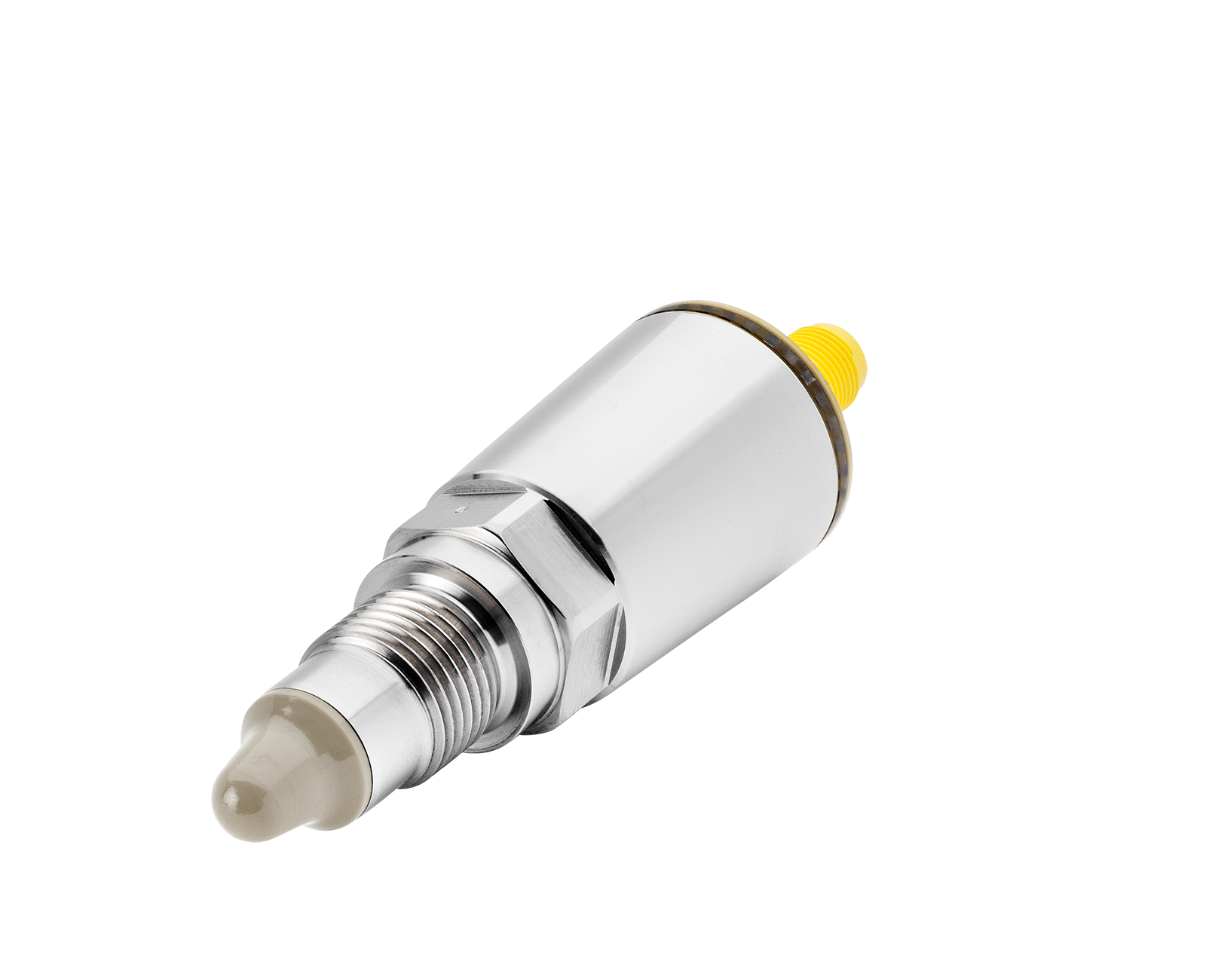

VEGAPOINT 21, kapazitiver Grenzschalter für die Erfassung von wasserbasierten Medien

VEGAPOINT 21

kapazitiver Grenzschalter

wasserbasierte Flüssigkeiten ab DK > 1,5
Transistor-Ausgang, IO-Link,
drahtlose Bedienung,
Ex- und Hygiene-Zulassungen


CHF 210.00 Basispreis
Zum Produkt
VEGAPOINT 23, kapazitiver Grenzschalter für die Erfassung von wasserbasierten Medien

VEGAPOINT 23

kapazitiver Grenzschalter

wasserbasierte Flüssigkeiten ab DK > 1,5
Transistor-Ausgang, IO-Link,
drahtlose Bedienung,
Ex- und Hygiene-Zulassungen
Rohrversion, bis 1 m

CHF 340.00 Basispreis
Zum Produkt

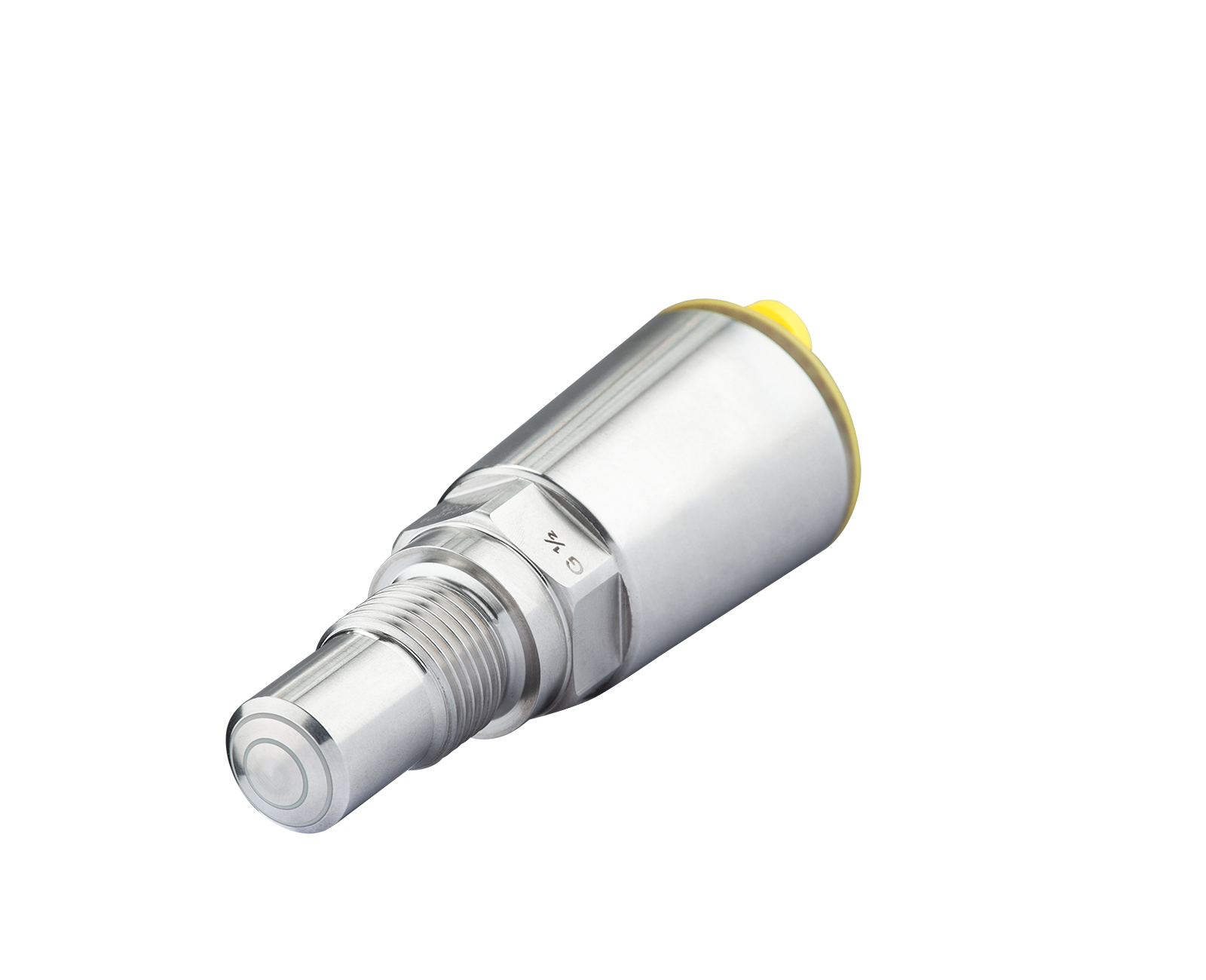

VEGAPOINT 24, kapazitiver Grenzschalter  für die Erfassung von anhaftendenden Medien

VEGAPOINT 24

kapazitiver Grenzschalter

pastöse und anhaftende Medien
Transistor-Ausgang, IO-Link,
drahtlose Bedienung,
Ex- und Hygiene-Zulassungen

CHF 410.00 Basispreis
Zum Produkt
VEGAPOINT 21 kapazitiver Grenzschalter für wasserbasierte Flüssigkeiten
kapazitiver Grenzschalter für leichte Schüttgütter
VEGAPOINT 31, kapazitiver Grenzschalter für die Erfassung von leichten Schüttgüttern

VEGAPOINT 31

kapazitiver Grenzschalter

für  leichte Schüttgütter,
Transistor-Ausgang, IO-Link,
drahtlose Bedienung,
Ex- und Hygiene-Zulassungen

CHF 210.00 Basispreis
Zum Produkt

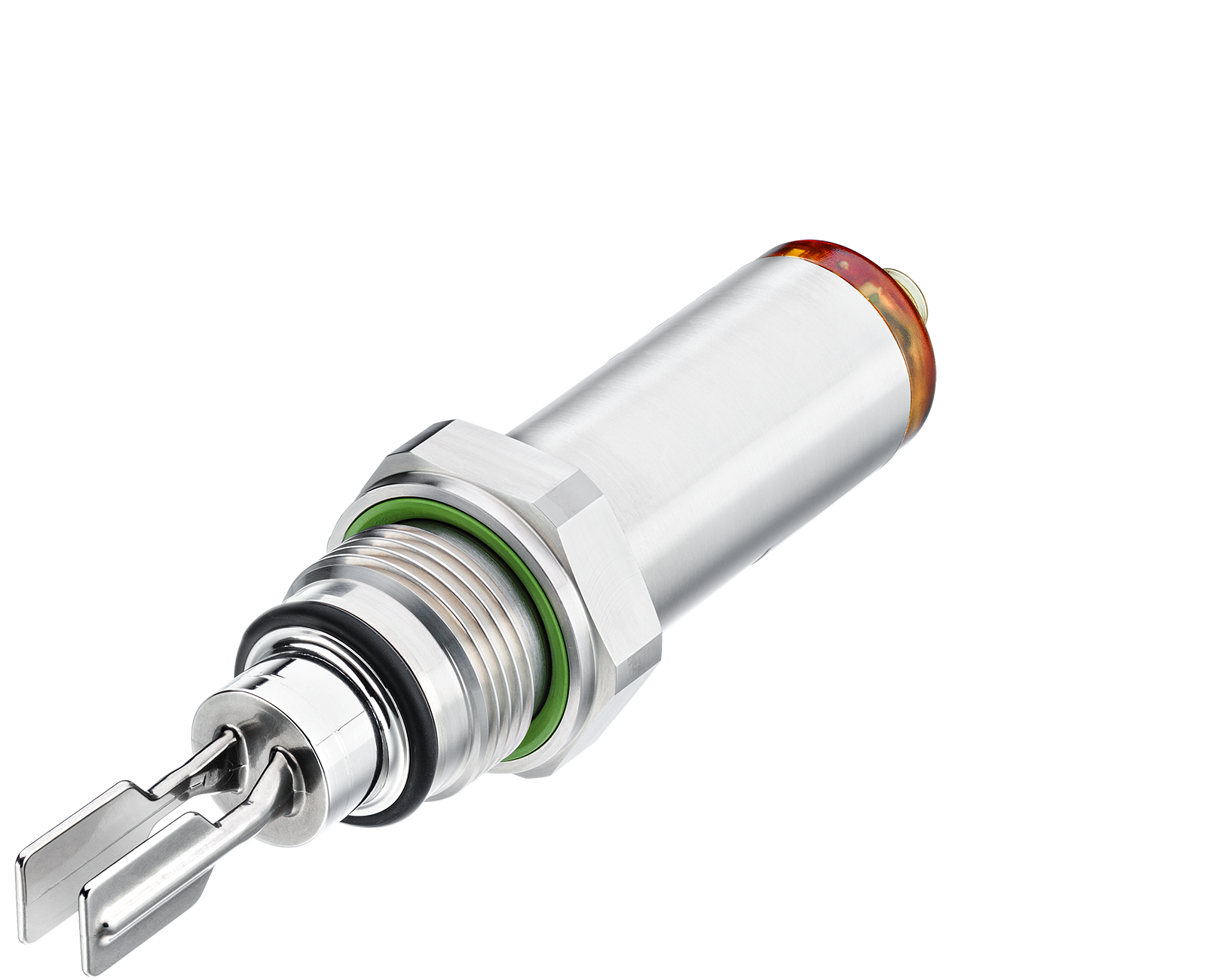

VEGASWING Vibrationsgrenzschalter für Flüssigkeiten
Vibration
Grenzstand VEGASWING51 Gewinde

VEGASWING 51

Vibrationsgrenzschalter

für Flüssigkeiten (Dichte: > 0,5 … 2,5 g/cm³)

CHF 230.00 Basispreis
Zum Produkt
VEGASWING 53

VEGASWING 53

Vibrationsgrenzschalter

für Flüssigkeiten (Dichte: > 0,5 … 2,5 g/cm³),
mit Rohrverlängerung
CHF 310.00 Basispreis
Zum Produkt
