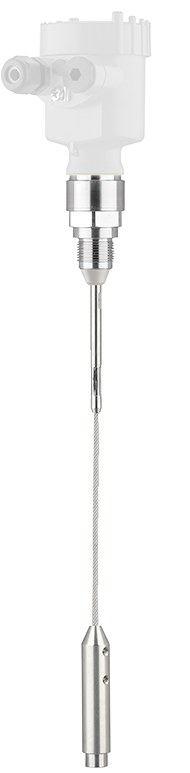

VEGAFLEX 81

TDR-Sensor zur kontinuierlichen Füllstand- und Trennschichtmessung von Flüssigkeiten

Universeller TDR-Sensor für Flüssigkeiten aller Art


Anwendungsbereich

Seil-, Stab- oder Koaxialsensor. Selbst in Anwendungen mit Dampf, Anhaftungen, Schaumbildung oder Kondensat liefert der Sensor präzise und sichere Messwerte – auch in Stand- oder Bypassrohren.
Mit dem VEGAFLEX 81 messen Sie wartungsfrei Flüssigkeiten aller Art. Selbst in Anwendungen mit Dampf, Anhaftungen, Schaumbildung oder Kondensat liefert der Sensor präzise und sichere Messwerte. Der VEGAFLEX 81 ist eine wirtschaftliche Füllstand- und Trennschichtmessung für Ihre Messaufgabe.

Ihr Nutzen

  • Die geführte Bedienung ermöglicht eine einfache, zeitsparende und sichere Inbetriebnahme
  • Kürzbare Sonden bieten eine einfache Standardisierung und höchste Flexibilität bei der Planung
  • Umfangreiche Diagnosemöglichkeiten sichern einen wartungsfreundlichen Betrieb und damit eine hohe Anlagenverfügbarkeit

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Das Ass zur Standmessung und Trennschichtmessung in allen Flüssigkeiten

Das Geführte Radar VEGAFLEX 81 ist das Ass zur Standmessung und Trennschichtmessung in allen Flüssigkeiten. Das Geführte Radar überzeugt durch seine Vielseitigkeit und ist in fast jeder Branche zu finden. Ob zur Standmessung von Flüssigkeiten in Lagertanks oder Standrohren, von Bitumen oder verflüssigten Gasen, im Dosierbehälter oder im Großtanklager  – der Sensor VEGAFLEX 81 misst überall zuverlässig den Füllstand oder die Trennschicht.

Das Geführte Radar liefert zuverlässige Messwerte für die Regelungen oder die PLT-Schutzeinrichtungen, wie z. B.
  • Standmessung im Ammoniak-Lagertank
  • Standmessung im Standrohr
  • Trennschichtmessung im Lagerbehälter, Bypass, Standrohr

Weitere Anwendungen

Lager- und Pufferbehälter

Füllstandmessung und Grenzstanderfassung in kleinen Lager- und Pufferbehältern

Standmessung und Grenzstanderfassung in kleinen Lager- und Pufferbehältern

Zur Anwendung

BTX-Abscheider

Füllstandmessung und Grenzstanderfassung in BTX-Abscheidern

Füllstandmessung und Grenzstanderfassung in BTX-Abscheidern

Zur Anwendung

Kühlturmtasse

Füllstandmessung in der Kühlturmtasse

Messung in der Kühlturmtasse

Zur Anwendung

Behälter für Lösungsmittel

Füllstand-, Grenzstand- und Druckmessung beim Lagern und Fördern von Lösungsmitteln

Füllstand-, Grenzstand- und Druckmessung beim Lagern und Fördern von Lösungsmitteln

Zur Anwendung
Technische Daten
Messbereich - Distanz
  • 75 m [Meter - Foot]
Prozesstemperatur
  • -60 ... 200 °C [°C - °F]
Prozessdruck
  • -1 ... 40 bar [Bar - kPa - psi]
Messgenauigkeit
  • ± 2 mm
Ausführung
  • Basisausführung für wechselbares Seil ø 2; ø 4 mm
  • Basisausführung für wechselbaren Stab ø 8 mm
  • Basisausführung für wechselbaren Stab ø 12 mm
  • Koaxialausführung ø 21,3 mm für Ammoniakanwendung
  • Koaxialausführung ø 21,3 mm mit Einfachlochung
  • Koaxialausführung ø 21,3 mm mit Vielfachlochung
  • Koaxialausführung ø 42,2 mm mit Vielfachlochung
  • wechselbarer Stab ø 8 mm
  • wechselbarer Stab ø 12 mm
  • wechselbares Seil ø 2 mm mit Straffgewicht
  • wechselbares Seil ø 4 mm mit Straffgewicht
  • wechselbares Seil ø 2 mm mit Zentriergewicht
  • wechselbares Seil ø 4 mm mit Zentriergewicht
  • wechselbares Seil ø 4 mm ohne Gewicht
  • wechselbares, PFA-beschichtetes Seil ø4 mm mit unbeschichtetem Zentriergewicht
Medienberührte Werkstoffe
  • PFA
  • 316L
  • Alloy C22 (2.4602)
  • Alloy 400 (2.4360)
  • Alloy C276 (2.4819)
  • Duplex (1.4462)
  • 304L
Gewindeanschluss
  • ≥ G¾, ≥ ¾ NPT
Flanschanschluss
  • ≥ DN25, ≥ 1"
Dichtungswerkstoff
  • EPDM
  • FKM
  • FFKM
  • Silicon FEP ummant.
  • Borosilikatglas
Gehäusewerkstoff
  • Kunststoff
  • Aluminium
  • Edelstahl (Feinguss)
  • Edelstahl (elektropoliert)
Schutzart
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Ausgang
  • Profibus PA
  • Foundation Fieldbus
  • Zweileiter: 4 … 20 mA/HART
  • Modbus
  • Vierleiter: 4 … 20 mA/HART
Umgebungstemperatur
  • -40 ... 80 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • CSA / Kanada
  • FM / USA
  • EAC (GOST) / Weißrussland
  • EAC (GOST) / Kasachstan
  • EAC (GOST) / Russland
  • IEC / weltweit
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brasilien
  • CCOE / Indien
  • KTL Korea
  • UKEX
Explosionsschutz
  • Eigensicherheit "i"
  • Druckfeste Kapselung " d"
  • Staubexplosionsschutz "t"
Lebensmittel/Pharma
  • FDA
Schiffzulassung
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
Überfüllsicherung
  • WHG
  • VLAREM II
SIL-Qualifikation
  • SIL2
Anzeige & Bedienung
Bedienung
  • PLICSCOM
  • PC, PACTware und DTM
  • HART-Communicator
  • Software (z. B. AMS™, PDM)
Anzeige
  • Anzeige-/Bedienmodul PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
