VEGAWELL 52

Hängedruckmessumformer mit keramischer Messzelle

Mit keramischer Messzelle

Anwendungsbereich

Für die Füllstandmessung von Wasser und Abwasser, in Tiefbrunnen oder in Tanks auf Schiffen ist der hydrostatische Druckmessumformer mit keramischer Messzelle ideal. Maximale Kabellänge 1000 m.
Der VEGAWELL 52 eignet sich zur kontinuierlichen Füllstandmessung von Flüssigkeiten. Typische Anwendungsgebiete sind Messungen in Wasser/Abwasser, Tiefbrunnen und im Schiffbau.

Ihr Nutzen

  • Hohe Anlagenverfügbarkeit durch integrierten Überspannungsschutz
  • Hohe Messsicherheit durch höchste Überlast- und Vakuumfestigkeit der Keramikmesszelle
  • Vielseitig einsetzbar durch robuste Gehäuse- und Kabelausführung

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Hydrostatischer Druckmessumformer zur Pegelmessung von Wasser und Abwasser

Für die Füllstandmessung von Wasser und Abwasser in der Wasserwirtschaft oder in Tanks auf Schiffen ist der hydrostatische Druckmessumformer mit keramischer Messzelle VEGAWELL 52 ideal.
Der hydrostatische Druckmessumformer mit keramischer Messzelle liefert kontinuierliche Messwerte für Steuer- und Regelungsaufgaben, wie z. B
  • Durchflussmessung bzw. Überlaufmessung am Wehr
  • Pegelmessung zur Steuerung von Grundwasserpumpen
  • Füllstandmessung in den Ballastwasser-Tanks auf Schiffen
  • Füllstandmessung im Öltank

Weitere Anwendungen

Abwasserhebewerk

Niveaumessung im Abwasserhebewerk

Niveaumessung im Abwasserhebewerk

Zur Anwendung

Schifflage und Tiefgang

Füllstandmessung zur Berechnung von Draught, Trim und List

Füllstandmessung zur Berechnung von Draught, Trimm und List

Zur Anwendung

Heavy Lifter

Druck- und Füllstandmessung im Ballastwassertank des Heavy Lifters (Flo-Flo-Schiff)

Druck- und Füllstandmessung im Ballastwassertank des Heavy Lifters (Flo-Flo-Schiff)

Zur Anwendung

Ballastwassertanks

Füllstandmessung in den Forepeak-, Wing- und Doppelbodentanks mit Ballastwasser

Füllstandmessung in den Forepeak-, Wing- und Doppelbodentanks mit Ballastwasser

Zur Anwendung

Ausschreibungstexte

Technische Daten
Messbereich - Druck
  • 0 ... 60 bar [Bar - kPa - psi]
Prozesstemperatur
  • -20 ... 80 °C [°C - °F]
Prozessdruck
  • - [Bar - kPa - psi]
Messgenauigkeit
  • 0,1 %
Medienberührte Werkstoffe
  • PVDF
  • 316L
  • Duplex (1.4462)
  • FEP
  • PE
  • 1.4301
  • Titan
Dichtungswerkstoff
  • EPDM
  • FKM
  • FFKM
Schutzart
  • IP66/IP67
  • IP68
Ausgang
  • 4 … 20 mA
  • Zweileiter: 4 … 20 mA/HART
Umgebungstemperatur
  • -40 ... 80 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • CSA / Kanada
  • FM / USA
  • EAC (GOST) / Weißrussland
  • EAC (GOST) / Kasachstan
  • IEC / weltweit
  • UKR Sepro / Ukraine
  • INMETRO / Brasilien
Explosionsschutz
  • Eigensicherheit "i"
  • Druckfeste Kapselung " d"
  • Staubexplosionsschutz "t"
Lebensmittel/Pharma
  • Trinkwasser
Schiffzulassung
  • ABS
  • BV
  • CCS
  • DNV
  • GL
  • LR
  • RINA
Überfüllsicherung
  • WHG
Anzeige & Bedienung
Bedienung
  • PC, PACTware und DTM
  • HART-Communicator
  • Software (z. B. AMS™, PDM)
Anzeige
  • VEGADIS 82

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Produktkatalog

Hydrostatik

    • DE
    • EN
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
    • ZH
Download

Produktinformation

VEGABAR 86, 87, VEGAWELL 52

    • DE
    • EN
    • US
    • ES
    • FR
    • IT
    • NL
    • PT
    • TR
    • ZH
Download

Produktdatenblatt

VEGAWELL 52

Zweileiter: 4 … 20 mA

    • DE
    • EN
    • US
    • CS
    • DA
    • ES
    • FR
    • HU
    • IT
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Betriebsanleitung

VEGAWELL 52

Zweileiter: 4 … 20 mA

    • DE
    • EN
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Weitere Downloads für dieses Produkt

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anzeigeinstrumente
Steuergeräte
Drahtlose Kommunikation
Trenngeräte
Zubehör

VEGADIS 82

Externe Messwertanzeige und Bedienung für 4 … 20 mA/HART-Sensoren

Zum Produkt

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

Zum Produkt

VEGAMET 841

VEGAMET841

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 842

VEGAMET842

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 861

VEGAMET861

1 x 4 … 20 mA/HART-Sensoreingang, 2 x Digitaleingänge, 1 x 4 … 20 mA-Stromausgang, 4 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 862

VEGAMET862

2 x 4 … 20 mA/HART-Sensoreingänge, 4 x Digitaleingänge, 3 x 4 … 20 mA-Stromausgänge, 6 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 141

vegamet 141

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

Zum Produkt

VEGAMET 142

VEGAMET142 Display

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf - und Smartphone-Bedienung

Zum Produkt

VEGAMET 341

VEGAMET341 Display value

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

Zum Produkt

VEGAMET 342

VEGAMET342 Display value

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

Zum Produkt

VEGAMET 841

VEGAMET841

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 842

VEGAMET842

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 861

VEGAMET861

1 x 4 … 20 mA/HART-Sensoreingang, 2 x Digitaleingänge, 1 x 4 … 20 mA-Stromausgang, 4 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 862

VEGAMET862

2 x 4 … 20 mA/HART-Sensoreingänge, 4 x Digitaleingänge, 3 x 4 … 20 mA-Stromausgänge, 6 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 624

VEGAMET625 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren.png 352 KB VEGAMET624 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen sowie Messdatenfernabfrage für einen 4 ... 20 mA/HART-Sensor

Zum Produkt

VEGAMET 625

VEGAMET625 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen sowie Messdatenfernabfrage für zwei HART-Sensoren

Zum Produkt

VEGAMET 391

VEGAMET391 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen, Messdatenfernabfrage Optimiert für die Wasser-/Abwasserbranche

Zum Produkt

VEGATOR 141

Einkanaliges Auswertgerät zur Grenzstanderfassung - 4 … 20 mA

Übertragung von 4 … 20 mA - Signalen zur Grenzstandmeldung

Zum Produkt

VEGATOR 142

Zweikanaliges Auswertgerät zur Grenzstanderfassung - 4 … 20 mA

Übertragung von 4 … 20 mA - Signalen zur Grenzstandmeldung

Zum Produkt

VEGASCAN 693

VEGASCAN693 Auswertgeraet fuer bis zu 15 HART-Sensoren

Messwertanzeige und Messdatenfernabfrage für bis zu 15 HART-Sensoren

Zum Produkt

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Messdatenfernabfrage und Fernparametrierung für einen HART-Sensor

Zum Produkt

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Zum Produkt

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Zum Produkt

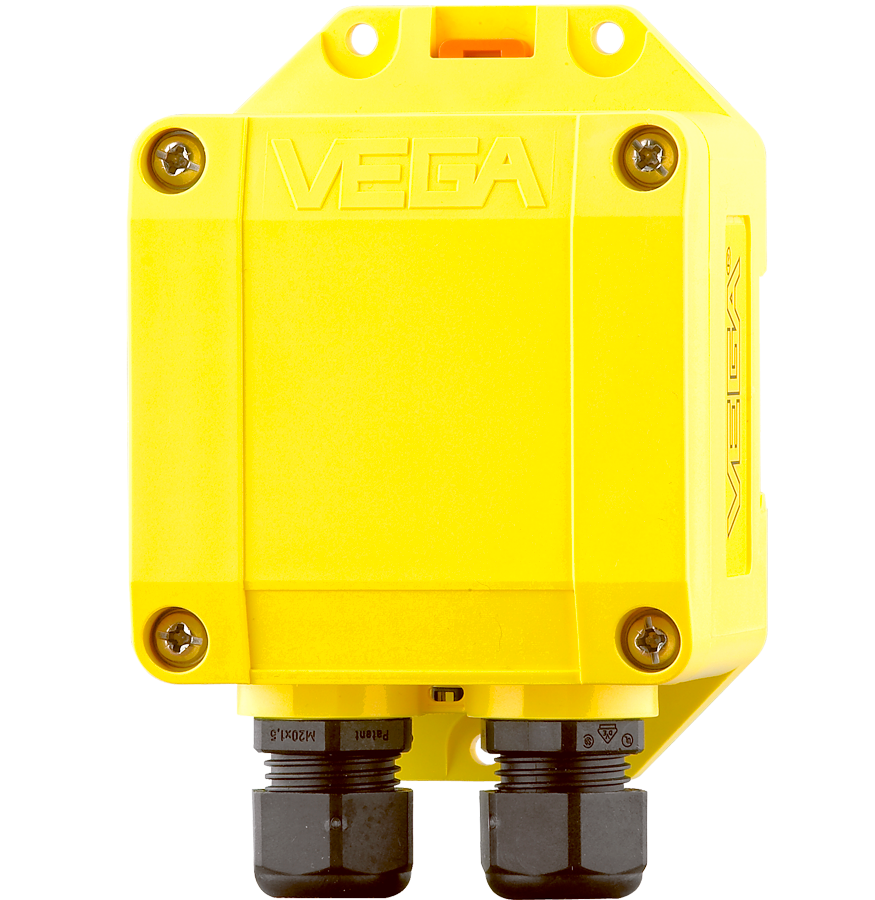

VEGABOX 02
