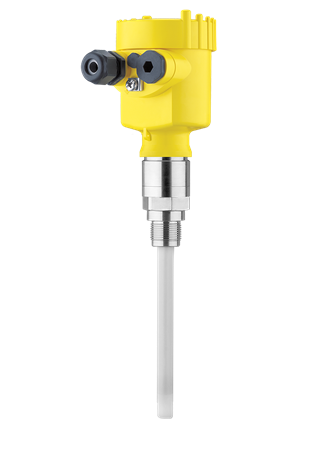

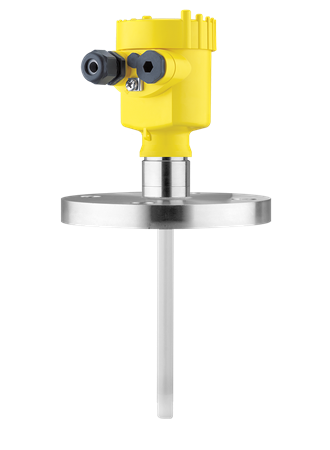

VEGACAL 63

Kapazitive Stabmesssonde zur kontinuierlichen Füllstandmessung

Stabsonde, PE oder PTFE vollisoliert

Anwendungsbereich

Zur Messung in leitfähigen und nicht leitfähigen Flüssigkeiten. Zur Inbetriebnahme ist ein Voll-/Leerabgleich notwendig.
Der VEGACAL 63 ist ein universell einsetzbarer Füllstandsensor zur Messung in leitfähigen und nicht leitfähigen Flüssigkeiten. Die Stabmesssonde ist vollisoliert und der bewährte mechanische Aufbau bietet eine hohe Funktionssicherheit.

Ihr Nutzen

  • Kosteneinsparung durch einfache Montage und Inbetriebnahme
  • Lange Lebensdauer und geringer Wartungsbedarf durch robusten mechanischen Aufbau
  • Maximale Behälterausnutzung, da Messung über die gesamte Sondenlänge

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Weitere Anwendungen

Vakuumanlage

Füllstand- und Druckmessung in der Vakuumanlage

Füllstand- und Druckmessung in der Vakuumanlage

Zur Anwendung

Ansatzbehälter für Adipinsäure

Füllstandmessung und Grenzstanderfassung im Ansatzbehälter für Adipinsäure

Füllstandmessung und Grenzstanderfassung im Ansatzbehälter für Adipinsäure

Zur Anwendung
Technische Daten
Messbereich - Distanz
  • 6 m [Meter - Foot]
Prozesstemperatur
  • -50 ... 200 °C [°C - °F]
Prozessdruck
  • -1 ... 64 bar [Bar - kPa - psi]
Ausführung
  • PE-Isolation
  • PE-Isolation und Hüllrohr
  • PTFE-Isolation
  • PTFE-Isolation mit Abschirmrohr PN1
  • PTFE-Isolation mit Abschirmrohr PN16
  • PTFE-Isolation mit Abschirmrohr PN40
  • PTFE-Isolation und Hüllrohr
Medienberührte Werkstoffe
  • PTFE
  • 316L
  • Alloy C22 (2.4602)
  • Alloy 400 (2.4360)
  • PE
  • Stahl C22.8
Gewindeanschluss
  • ≥ G½, ≥ ½ NPT
Flanschanschluss
  • ≥ DN25, ≥ 1"
Dichtungswerkstoff
  • keine medienberührende Dichtung
Gehäusewerkstoff
  • Kunststoff
  • Aluminium
  • Edelstahl (Feinguss)
  • Edelstahl (elektropoliert)
Schutzart
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Ausgang
  • Profibus PA
  • Foundation Fieldbus
  • Zweileiter: 4 … 20 mA/HART
Umgebungstemperatur
  • -40 ... 80 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • CSA / Kanada
  • FM / USA
  • EAC (GOST) / Weißrussland
  • EAC (GOST) / Kasachstan
  • EAC (GOST) / Russland
  • IEC / weltweit
  • KOSHA / Korea
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brasilien
Explosionsschutz
  • Eigensicherheit "i"
  • Staubexplosionsschutz "t"
Lebensmittel/Pharma
  • FDA
Schiffzulassung
  • ABS
  • BV
  • CCS
  • DNV
  • GL
  • LR
  • RINA
  • RMROS
Überfüllsicherung
  • WHG
  • VLAREM II
SIL-Qualifikation
  • SIL2
Anzeige & Bedienung
Bedienung
  • PLICSCOM
  • PC, PACTware und DTM
  • HART-Communicator
  • Software (z. B. AMS™, PDM)
Anzeige
  • Anzeige-/Bedienmodul PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Produktkatalog

Kapazitiv

    • DE
    • EN
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
    • ZH
Download

Produktinformation

VEGACAL 62, 63, 64, 66, 69

    • DE
    • EN
    • US
    • ES
    • FR
    • IT
    • NL
    • PT
    • ZH
Download

Produktdatenblatt

VEGACAL 63

Zweileiter: 4 … 20 mA/HART

    • DE
    • EN
    • US
    • ES
    • FR
    • IT
    • NL
    • PT
    • TR
    • ZH
Download

Betriebsanleitung

VEGACAL 63

Zweileiter: 4 … 20 mA/HART

    • DE
    • EN
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Weitere Downloads für dieses Produkt

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anzeigeinstrumente
Steuergeräte
Drahtlose Kommunikation
Trenngeräte
Komponenten
Zubehör
Ersatzteile
Unsere Empfehlung

PLICSCOM

PLICSCOM Steckbares Anzeige- und Bedienmodul

Messwertanzeige und Bedienung an plics®-Sensoren

Zum Produkt

Bluetooth-USB-Adapter

Bluetooth USB adapter

Drahtlose Bedienung von Sensoren und Geräten via Bluetooth

Zum Produkt

VEGADIS 81

Abgesetzte Messwertanzeige und Bedienung von plics® Sensoren

Zum Produkt

VEGADIS 82

Externe Messwertanzeige und Bedienung für 4 … 20 mA/HART-Sensoren

Zum Produkt

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

Zum Produkt

Magnetstift für Anzeige-/Bedienmodul PLICSCOM

PLICSCOM Magnet Pen

Magnetstift zur Vor-Ort-Bedienung

Zum Produkt

VEGAMET 141

vegamet 141

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

Zum Produkt

VEGAMET 142

VEGAMET142 Display

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf - und Smartphone-Bedienung

Zum Produkt

VEGAMET 341

VEGAMET341 Display value

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

Zum Produkt

VEGAMET 342

VEGAMET342 Display value

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

Zum Produkt

VEGAMET 841

VEGAMET841

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 842

VEGAMET842

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 861

VEGAMET861

1 x 4 … 20 mA/HART-Sensoreingang, 2 x Digitaleingänge, 1 x 4 … 20 mA-Stromausgang, 4 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 862

VEGAMET862

2 x 4 … 20 mA/HART-Sensoreingänge, 4 x Digitaleingänge, 3 x 4 … 20 mA-Stromausgänge, 6 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

Zum Produkt

VEGAMET 624

VEGAMET625 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren.png 352 KB VEGAMET624 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen sowie Messdatenfernabfrage für einen 4 ... 20 mA/HART-Sensor

Zum Produkt

VEGAMET 625

VEGAMET625 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen sowie Messdatenfernabfrage für zwei HART-Sensoren

Zum Produkt

VEGAMET 391

VEGAMET391 Auswertgeraet und Anzeigeinstrument fuer Fuellstandsensoren

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen, Messdatenfernabfrage Optimiert für die Wasser-/Abwasserbranche

Zum Produkt

VEGATOR 141

Einkanaliges Auswertgerät zur Grenzstanderfassung - 4 … 20 mA

Übertragung von 4 … 20 mA - Signalen zur Grenzstandmeldung

Zum Produkt

VEGATOR 142

Zweikanaliges Auswertgerät zur Grenzstanderfassung - 4 … 20 mA

Übertragung von 4 … 20 mA - Signalen zur Grenzstandmeldung

Zum Produkt

VEGASCAN 693

VEGASCAN693 Auswertgeraet fuer bis zu 15 HART-Sensoren

Messwertanzeige und Messdatenfernabfrage für bis zu 15 HART-Sensoren

Zum Produkt

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Messdatenfernabfrage und Fernparametrierung für einen HART-Sensor

Zum Produkt

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Zum Produkt

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Zum Produkt

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Zum Produkt

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Zum Produkt

VEGACONNECT

VEGACONNECT-Interface adapter

Schnittstellenadapter zwischen PC und VEGA-Geräten

Zum Produkt

VEGABOX 03

Druckausgleichsgehäuse mit Belüftungsfilter

Druckausgleichsgehäuse mit Belüftungsfilter

Zum Produkt

Profibus-PA/DP-Segmentkoppler

Profibus PA/DP segment coupler

Einfacher Segmentkoppler für bis zu 93,75 kbit/s DP-seitig

Zum Produkt

Dichtungsadaptersatz für VEGACAL / VEGACAP 62,63 und 64

Seal adapter set for VEGACAL / VEGACAP

Zum Produkt

Prozessanschluss-Adapter VEGACAP/CAL60

No image available

Zum Produkt

Dichtungsadaptersatz für VEGACAL / VEGACAP 62,63 und 64

Seal adapter set for VEGACAL / VEGACAP

Zum Produkt

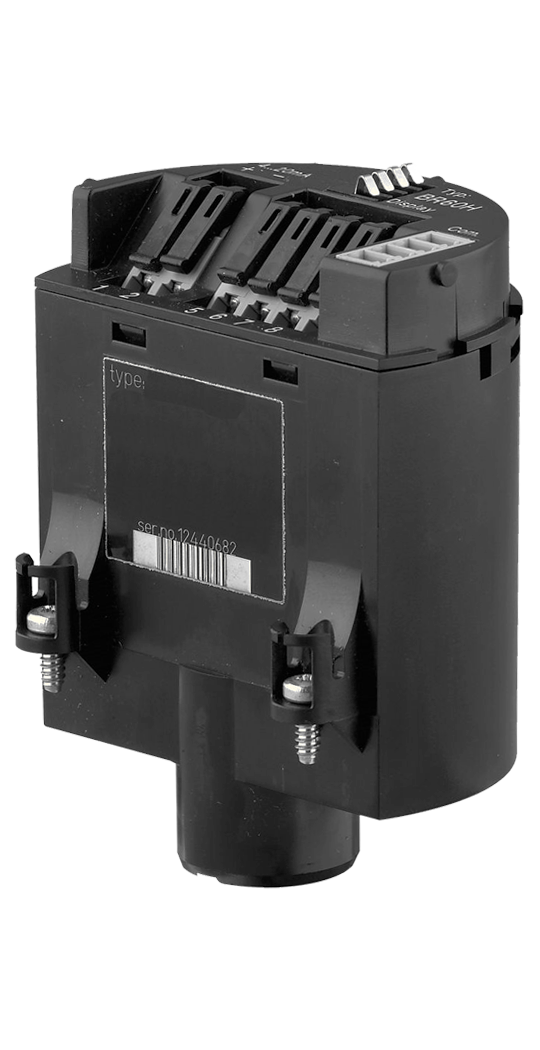

Elektronik VEGACAL Serie 60

Electronics-VEGACAL-series-60

Zum Produkt

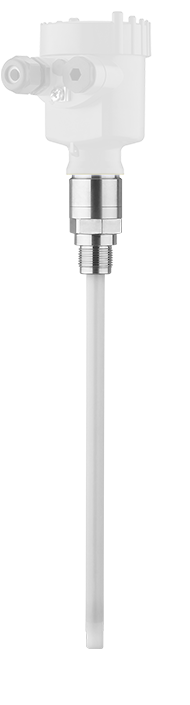

Prozessbaugruppe VEGACAL 63
