VEGAPULS 31

Kompakter Radarsensor zur kontinuierlichen Füllstandmessung

Für Standard-Messaufgaben, Kunststoffgehäuse IP66/IP67, Type 4X, Display

Anwendungsbereich

4 … 20 mA/HART-Ausgang, Messbereich bis 20 m, Genauigkeit ±2 mm, Ex-Zulassung optional, Vor-Ort-Anzeige und 3-Tasten-Bedienung
Der VEGAPULS 31 ist der ideale Sensor zur berührungslosen Füllstandmessung von Flüssigkeiten und Schüttgütern in einfachen Anwendungen. Er eignet sich besonders zur Verwendung in der Wasseraufbereitung, Lagerbehältern mit Säuren, Laugen und Hilfsstoffen in allen Industriebereichen, oder zur Messung von Füllständen in Kunststofftanks von außen durch die Behälterwand. In Schüttgütern kommen die Sensoren in kleinen Schüttgutsilos oder offenen Containern zum Einsatz.

Ihr Nutzen

  • Exakte Messergebnisse unabhängig von Mediumeigenschaften und Prozessbedingungen
  • Vor-Ort-Anzeige zur einfachen Kontrolle des Füllstandes
  • Wartungsfreier Betrieb durch berührungslose 80 GHz Radar-Technologie

Passendes Zubehör

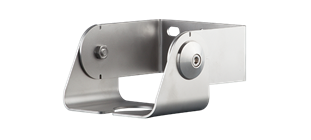

Montagebügel mit verstellbarer Sensoraufnahme

Montagewinkel mit verstellbarem Ausleger

Universalflansch für VEGAPULS BASIC-Linie
Weiteres Zubehör

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Weitere Anwendungen

Vorratsbehälter für Fischfutter

Aquaculture tank feeder level measurement point level detection

Füllstand- und Grenzstandmessung im Vorratsbehälter für Fischfutter

Zur Anwendung

Servicetank Trinkwasser

Füllstandmessung im Trinkwassertank

Füllstandmessung im Trinkwassertank

Zur Anwendung

Förderband für Zuckerrüben

Füllstandmessung von Zuckerrüben auf dem Förderband

Füllstandmessung von Zuckerrüben auf dem Förderband

Zur Anwendung

Heizöltank

Heizöltank

Füllstandmessung im Heizöltank

Zur Anwendung

Ausschreibungstexte

Technische Daten
Messbereich - Distanz
  • 20 m [Meter - Foot]
Prozesstemperatur
  • -40 ... 80 °C [°C - °F]
Prozessdruck
  • -1 ... 3 bar [Bar - kPa - psi]
Messgenauigkeit
  • ± 2 mm
Frequenz
  • 80 GHz
Abstrahlwinkel
  • 8°
Medienberührte Werkstoffe
  • PVDF
Gewindeanschluss
  • G1½, 1½ NPT, R1½
Dichtungswerkstoff
  • FKM
Gehäusewerkstoff
  • Kunststoff
Schutzart
  • IP66/IP67, Type 4X
Ausgang
  • 4 … 20 mA/HART
Umgebungstemperatur
  • -40 ... 70 °C
Zulassungen
Geltungsbereich
  • ATEX / Europa
  • EAC (GOST) / Russland
  • IEC / weltweit
  • NEPSI / China
  • INMETRO / Brasilien
  • CCOE / Indien
  • KTL Korea
  • CSA / USA und Kanada
  • TIIS / Japan
  • IA
Explosionsschutz
  • Eigensicherheit "i"
Lebensmittel/Pharma
  • FDA
  • Trinkwasser
  • EG1935/2004
Schiffzulassung
  • ABS
  • BV
  • CCS
  • DNV
  • GL
  • LR
  • NK
  • RINA
Überfüllsicherung
  • WHG
  • VLAREM II
Anzeige & Bedienung
Bedienung
  • PC, PACTware und DTM
  • Smartphone / Tablet / PC via Bluetooth
Anzeige
  • Anzeige-/Bedienmodul

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Produktkatalog

Radar

    • DE
    • EN
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
    • ZH
Download

Produktinformation

VEGAPULS C 11, C 21, C 22, C 23, 11, 21, 31

    • DE
    • EN
    • US
    • DA
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • SV
    • TR
    • ZH
Download

Produktdatenblatt

VEGAPULS 31

Zweileiter: 4 … 20 mA/HART

    • DE
    • EN
    • US
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Betriebsanleitung

VEGAPULS 31

Zweileiter: 4 … 20 mA/HART

    • DE
    • EN
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Weitere Downloads für dieses Produkt

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Zubehör
Steuergeräte
Anzeigeinstrumente
Drahtlose Kommunikation
Trenngeräte

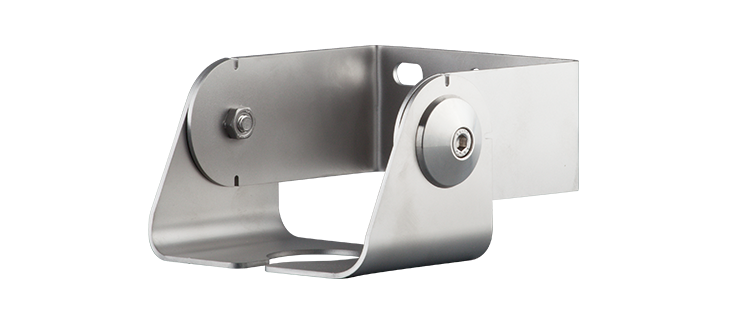

Montagebügel mit verstellbarer Sensoraufnahme

Zum Produkt

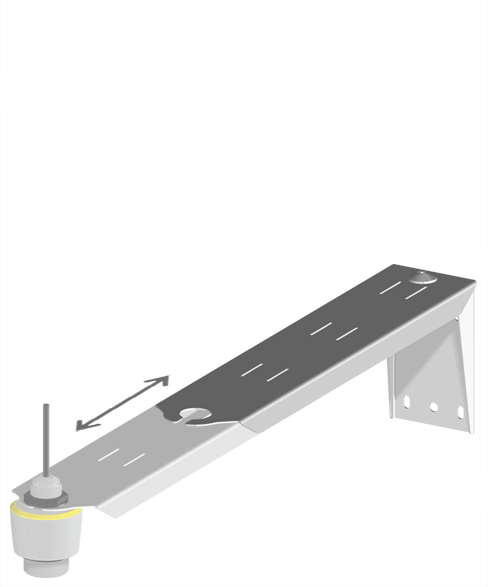

Montagewinkel mit verstellbarem Ausleger

Zum Produkt

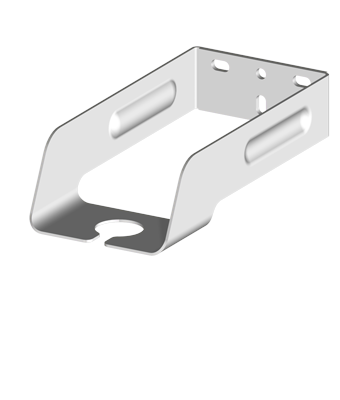

Montagebügel 200 mm mit fester Sensoraufnahme

Zum Produkt

Hygieneadapter (G1½“) passend für VEGAPULS 11, 21, 31, VEGAPULS C 11, C 21, C 22 und VEGAPULS Air 41

No image available

Zum Produkt

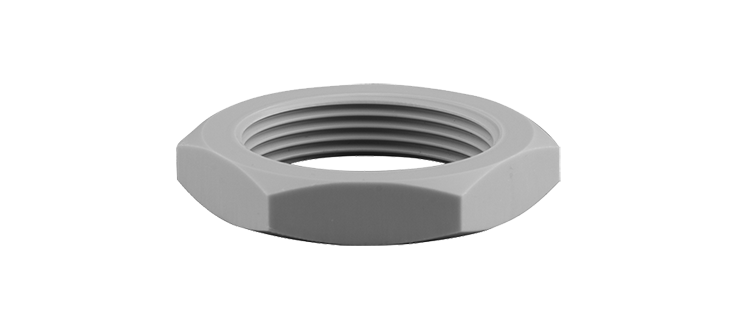

Gegenmutter

Gegenmutter

Zum Produkt

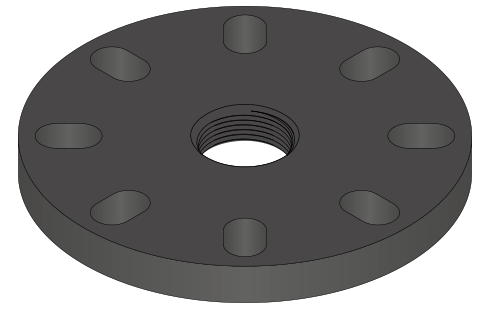

Universalflansch für VEGAPULS BASIC-Linie
