El nuevo sensor radar para sólidos: VEGAPULS 69
El nuevo VEGAPULS 69 es el instrumento de medición radar todoterreno ideal para sólidos. Este instrumento de medición de nivel funciona a una frecuencia de 80 GHz, lo que permite una mejor focalización de la señal emitida. En los depósitos y silos con muchos elementos interiores, una buena focalización ayuda a reducir notablemente la influencia de ecos falsos.
El VEGAPULS 69 ofrece una mayor seguridad, fiabilidad y precisión para un espectro de aplicación extremadamente amplio.
El VEGAPULS 69 ofrece una mayor seguridad, fiabilidad y precisión para un espectro de aplicación extremadamente amplio.
La buena focalización del haz de radar y la elevada frecuencia de emisión convierten al VEGAPULS 69 en el especialista en medición de nivel para sólidos más avanzado.
Mejor focalización
El VEGAPULS 69 funciona a una frecuencia de emisión de 80 GHz y un tamaño de antena de aproximadamente 75 mm. De este modo se consigue un ángulo de abertura de tan solo 4º. En los sensores radar con una frecuencia de emisión a 26 GHz, el ángulo de abertura es de unos 10º con el mismo tamaño de antena. Por el contrario, el haz a 80 GHz atraviesa los elementos internos o las adherencias en la pared del depósito, por lo que la medición es más segura y fiable.
Una mayor dinámica
Debido al mayor rango dinámico de 120 dB del nuevo VEGAPULS 69, pueden medirse incluso las reflexiones más pequeñas. Gracias a la nueva tecnología, los productos con bajas propiedades de reflexión como el polvo de plástico, las cenizas volantes o el serrín seco pueden medirse con una precisión notablemente superior. Gracias a poder medir señales de reflexión cada vez más pequeñas, es posible incluso utilizar el instrumento con granza de poliestireno o aplicaciones con Aerosil.
Mayor rango de medición
Gracias a su excelente focalización y al elevado rango dinámico, el VEGAPULS 69 puede medir, de forma fiable, sólidos con propiedades de reflexión muy bajas incluso a una distancia de 120 m. El sistema ha sido diseñado de tal forma que el sensor funciona en los rangos de medición más pequeños con los mismos valores. El tiempo de ciclo del nuevoVEGAPULS 69 es inferior a un segundo con una precisión de +/-5 mm.
El VEGAPULS 69 funciona a una frecuencia de emisión de 80 GHz y un tamaño de antena de aproximadamente 75 mm. De este modo se consigue un ángulo de abertura de tan solo 4º. En los sensores radar con una frecuencia de emisión a 26 GHz, el ángulo de abertura es de unos 10º con el mismo tamaño de antena. Por el contrario, el haz a 80 GHz atraviesa los elementos internos o las adherencias en la pared del depósito, por lo que la medición es más segura y fiable.
Una mayor dinámica
Debido al mayor rango dinámico de 120 dB del nuevo VEGAPULS 69, pueden medirse incluso las reflexiones más pequeñas. Gracias a la nueva tecnología, los productos con bajas propiedades de reflexión como el polvo de plástico, las cenizas volantes o el serrín seco pueden medirse con una precisión notablemente superior. Gracias a poder medir señales de reflexión cada vez más pequeñas, es posible incluso utilizar el instrumento con granza de poliestireno o aplicaciones con Aerosil.
Mayor rango de medición
Gracias a su excelente focalización y al elevado rango dinámico, el VEGAPULS 69 puede medir, de forma fiable, sólidos con propiedades de reflexión muy bajas incluso a una distancia de 120 m. El sistema ha sido diseñado de tal forma que el sensor funciona en los rangos de medición más pequeños con los mismos valores. El tiempo de ciclo del nuevoVEGAPULS 69 es inferior a un segundo con una precisión de +/-5 mm.
Un haz de radar a 80 GHz mide solo el producto. Un haz de radar a 26 GHz mide también los elementos internos, las estructuras y las adherencias.
Aplicación para smartphones para una orientación óptima del sensor
Para ofrecer una puesta en marcha aún más fácil, se ha desarrollado una aplicación inteligente para smartphones que permite una alineación rápida y sencilla del sensor en una brida orientable.

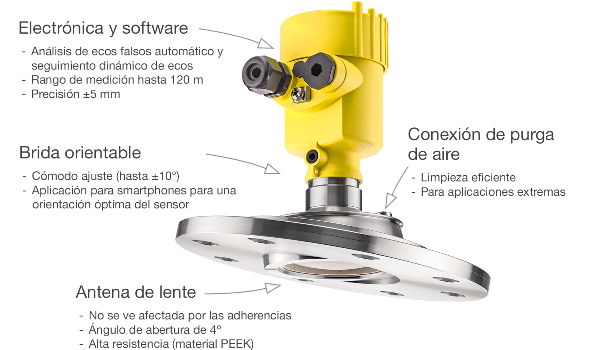

VEGAPULS 69: Un sensor, dos versiones
El nuevo VEGAPULS 69 está disponible en dos versiones.
Una versión básica con antena de plástico de PP ligera y otra con antena de lente integrada en la brida:
| Características |
|
|
| Frecuencia |
80 GHz |
|
| Rango de medición |
hasta 120 m (394 ft) |
|
| Desviación de la medición |
±5 mm |
|
| Tiempo de reacción |
≤1 s |
|
| Certificados |
Certificado para riesgo de explosión y localización exterior según la norma EN 302729-1/2 |
|
| Conexión a proceso |
Soporte de montaje, brida adaptadora desde DN 100 Brida de compresión desde DN 80 |
Brida desde DN 80 Brida con soporte orientable |
| Presión de proceso |
-1 … +2 bar (-100 … +200 kPa) |
-1 … +3 bar (-100 … +300 kPa) |
| Temperatura de proceso |
-40 … +80 °C (-40 … +176 °F) |
-40 … +200 °C (-40 … +392 °F) |
