Serbatoio di reazione con solvente

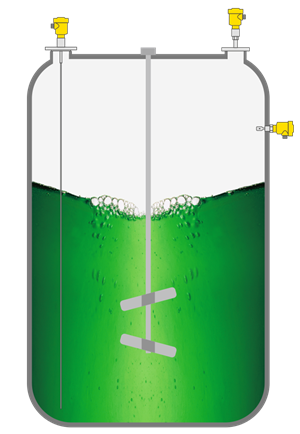

Misura di livello e pressione e rilevamento della soglia di livello in processi di miscelazione
|
|
Dati di processo
Compito di misura:
Misura di livello e di pressione, rilevamento della soglia di livello
Punto di misura:
Reattore
Campo di misura fino a :
3 m
Prodotto:
Prodotti farmaceutici di base e miscelati
Temperatura di processo:
-20 … +120 °C
Pressione di processo:
-1 … +10 bar
Sfide particolari:
Installazioni all’interno del serbatoio
Campo d'impiego
Il reattore è il centro nevralgico degli impianti di produzione di prodotti farmaceutici. I più diversi prodotti di base vengono miscelati con solventi e fatti reagire tramite l'adduzione di calore. La pressione, la temperatura e la consistenza del composto può cambiare continuamente. Un miscelatore garantisce l'omogeneità del prodotto, causando però una forte formazione di schiuma e una superficie agitata. Per garantire la sicurezza del processo, è necessario un monitoraggio costante del livello nel serbatoio di reazione.
I vostri benefici
Sicuro
Materiali certificati secondo FDA e CE 1935/2004
Economico
Tre strumenti, quattro valori di misura: pressione, livello, temperatura e soglia di livello
Pratico
Costi di installazione ridotti
Prodotti consigliati
Soluzione 1
Soluzione 2
VEGAFLEX 83
Sensore radar ad onda guidata per la misura di livello
- Semplicità di montaggio anche in presenza condizioni di installazione difficoltose, grazie alle barre segmentabili
- Misura affidabile anche in caso di formazione di schiuma
- Il design igienico e privo di interstizi consente una pulizia CIP e SIP semplice e affidabile
Campo di misura - distanza
32 m
Temperatura di processo
-40 ... 150 °C
Pressione di processo
-1 ... 16 bar
VEGABAR 83
Trasduttore di pressione per il monitoraggio della pressione
- Indipendente da strutture interne, come miscelatori o serpentine di riscaldamento
- Indipendente dalla formazione di schiuma
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 1000 bar
Temperatura di processo
-40 ... 200 °C
VEGASWING X
Interruttore di livello a vibrazione per il rilevamento di soglia di livello.
- Rilevamento preciso di soglia di livello grazie al punto d’intervento che non richiede taratura, indipendente dal prodotto
- Materiali e rivestimenti ad alta resistenza consentono l’impiego nei prodotti più diversi
- Rilevamento sicuro di soglia di livello secondo SIL2 e WHG (normativa tedesca) e test periodico tramite pressione di un pulsante o Bluetooth
Campo di misura - distanza
-
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGAPULS 6X
Misura di livello radar senza contatto
- Misura di livello affidabile, indipendentemente da influenze del processo quali oscillazioni di temperatura, densità del prodotto e condensa
- Focalizzazione del sensore che garantisce la misura precisa nonostante gli agitatori
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGABAR 83
Trasduttore di pressione per il monitoraggio della pressione
- Indipendente da strutture interne, come miscelatori o serpentine di riscaldamento
- Indipendente dalla formazione di schiuma
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 1000 bar
Temperatura di processo
-40 ... 200 °C
VEGASWING X
Interruttore di livello a vibrazione per il rilevamento di soglia di livello.
- Rilevamento preciso di soglia di livello grazie al punto d’intervento che non richiede taratura, indipendente dal prodotto
- Materiali e rivestimenti ad alta resistenza consentono l’impiego nei prodotti più diversi
- Rilevamento sicuro di soglia di livello secondo SIL2 e WHG (normativa tedesca) e test periodico tramite pressione di un pulsante o Bluetooth
Campo di misura - distanza
-
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
