Serbatoio di processo nell'impianto di produzione di etanolo

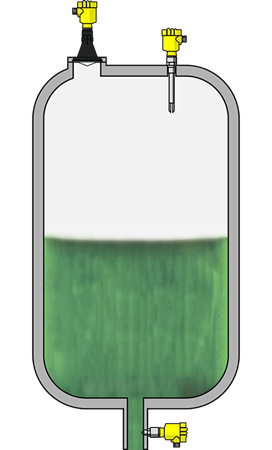

Misura di livello e pressione e rilevamento della soglia di livello nel serbatoio di processo
Dati di processo
Compito di misura:
Misura di pressione e livello, rilevamento della soglia di livello
Punto di misura:
Serbatoio
Campo di misura fino a :
5 m
Prodotto:
Acidi e liscivie
Temperatura di processo:
+20 … +40 °C
Pressione di processo:
0 … 0 bar
Sfide particolari:
Prodotti aggressivi con diverse caratteristiche di misura
Campo d'impiego
Per una fermentazione ottimale dei prodotti utilizzati, è necessario garantire condizioni di processo ineccepibili. Oltre alla temperatura, anche il valore di pH dei prodotti riveste un ruolo importante. Tale valore viene modificato tramite l'aggiunta di acidi o liscivie. Per la pulizia dell'impianto, che si svolge in condizioni igieniche, si utilizza soda caustica. I prodotti da misurare rappresentano una vera e propria sfida per i sensori impiegati, in particolare sotto il profilo della resistenza chimica: per garantire un impiego universale, gli strumenti devono essere resistenti in egual misura agli acidi e alle liscivie. Per garantire un funzionamento ininterrotto degli impianti, è necessario un monitoraggio dei livelli nei serbatoi di processo.
I vostri benefici
Sicuro
Funzionamento sicuro del serbatoio di processo grazie alla misura di livello affidabile
Economico
Materiali ad alta resistenza per la misura in qualsiasi prodotto
Pratico
La variazione dei prodotti non richiede taratura
Prodotti consigliati
VEGAPULS 6X
Misura di livello radar nel serbatoio di processo
- Semplicità di montaggio e messa in servizio grazie all'installazione dall'alto
- Elevata resistenza chimica grazie al sistema di antenna con capsula in resina
- Misura affidabile e funzionamento che non richiede manutenzione
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGABAR 82
Misura di pressione idrostatica nella tubazione sull'uscita del serbatoio di processo
- La cella di misura in ceramica assicura un'elevata resistenza alle sostanze chimiche
- Elevata stabilità nel lungo periodo e funzionamento che non richiede manutenzione
- Pulizia agevole grazie alla cella di misura affacciata
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 100 bar
Temperatura di processo
-40 ... 150 °C
VEGASWING 63
Rilevamento della soglia di livello con interruttore di livello a vibrazione come protezione di troppo-pieno nel serbatoio di processo
- Rilevamento universale della soglia di livello, indipendentemente dal prodotto
- Funzionamento sicuro nel lungo periodo grazie al rivestimento altamente resistente
- Installazione semplice e senza taratura
Temperatura di processo
-50 ... 250 °C
Pressione di processo
-1 ... 64 bar
Esecuzione
Standard
Applicazioni igieniche
con passante a tenuta di gas
con tubo di prolunga
con corpo intermedio temperatura
