Separatore dell'acqua

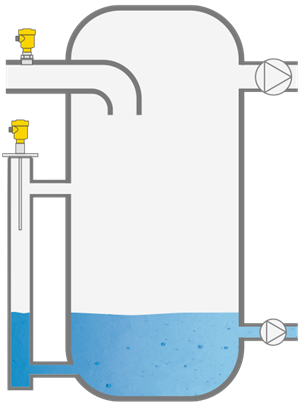

Misura di livello nel separatore dell'acqua e misura di pressione prima della pompa per vuoto
|
|
Dati di processo
Compito di misura:
Misura di livello e di pressione
Punto di misura:
Separatore
Campo di misura fino a :
1 m
Prodotto:
Acqua vagliata proveniente dalla macchina continua per carta
Temperatura di processo:
+20 … +50 °C
Pressione di processo:
-0,7 … 0 bar
Sfide particolari:
Necessità di una misura permanentemente resistente al vuoto
Campo d'impiego
Nella sezione dei vagli e delle presse della macchina continua il foglio viene sottoposto a un processo di drenaggio. L'acqua drenata viene fatta defluire tramite vuoto attraverso delle tubazioni e i separatori d'acqua impediscono che raggiunga la pompa per vuoto. L'acqua separata viene aspirata tramite un'apposita pompa per acqua. Per la regolazione della pompa si impiega una misura continua di livello. Il vuoto nella tubazione viene misurato tramite un trasduttore di pressione. In base ai valori di misura avviene la regolazione della pompa per vuoto.
I vostri benefici
Sicuro
La misura affidabile protegge le pompe per vuoto dall'afflusso di acqua
Economico
Elevata disponibilità dell'impianto di vuoto
Pratico
Semplicità di installazione, messa in servizio senza taratura
Prodotti consigliati
VEGAFLEX 81
Misura di livello con radar ad onda guidata nel separatore d'acqua
- Misura affidabile anche in presenza di vuoto
- Elevata precisione anche con piccoli campi di misura
- Misura nel tubo di bypass indipendentemente dalle condizioni di processo
Campo di misura - distanza
75 m
Temperatura di processo
-60 ... 200 °C
Pressione di processo
-1 ... 40 bar
VEGABAR 82
Misura di pressione nella tubazione per la regolazione della pompa per vuoto
- Effetto di autopulizia grazie al montaggio affacciato nella tubazione
- Resistenza al vuoto permanente
- Cella di misura CERTEC® altamente resistente all'abrasione
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 100 bar
Temperatura di processo
-40 ... 150 °C
