Condensatore

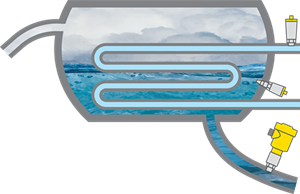

Misura di pressione e soglia di livello nel condensatore
|
|
Dati di processo
Compito di misura:
Misura di pressione e soglia di livello
Punto di misura:
Serbatoio e tubazione
Campo di misura fino a :
+3,5 bar
Prodotto:
Vapore, acqua, liquido refrigerante
Temperatura di processo:
+4 … +135 °C
Pressione di processo:
0 … +5 bar
Sfide particolari:
Influssi della temperatura, formazione di condensa
Campo d'impiego
L’acqua di rubinetto vaporizzata nel separatore di vapore viene condensata nel condensatore per ottenere acqua purificata. Il condensatore è munito di una refrigerazione che raffredda il vapore facendolo condensare. L’alimentazione del liquido refrigerante viene monitorata nella tubazione. Un rilevamento di soglia di livello garantisce la presenza di una quantità sufficiente di condensa, in modo da impedire il passaggio diretto di vapore nel circuito che conduce al serbatoio di stoccaggio.
I vostri benefici
Sicuro
I materiali impiegati non interagiscono con il prodotto
Economico
Massimo rendimento nel processo grazie alla misura affidabile
Pratico
Sistema di adattamento standardizzato per tutti gli attacchi di processo
Prodotti consigliati
VEGABAR 83
Trasduttore di pressione per la misura di pressione nella tubazione
- I materiali impiegati non influenzano in alcun modo l’acqua purificata
- Pulizia agevole grazie al design studiato per garantire massima igiene
- Cella di misura metallica per la misura di pressione affacciata anche in presenza di temperature elevate
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 1000 bar
Temperatura di processo
-40 ... 200 °C
VEGABAR 28
Trasduttore di pressione per la misura di pressione nel tubo di adduzione del refrigerante
- La cella di misura in ceramica CERTEC® è resistente al refrigerante aggressivo
- Misura affidabile anche in caso di formazione di condensa grazie alla cella di misura incapsulata
- La forma costruttiva compatta facilita l'installazione
Campo di misura - pressione
-1 ... 60 bar
Temperatura di processo
-40 ... 130 °C
Precisione di misura
0,3 %
VEGAPOINT 21
Interruttore di livello capacitivo per il rilevamento della soglia di livello nel condensatore
- Punto d'intervento sicuro con acqua e vapore
- Pulizia agevole grazie al design studiato per garantire massima igiene
- Visualizzazione a 360° dello stato d’intervento
Campo di misura - distanza
-
Temperatura di processo
-40 ... 115 °C
Pressione di processo
-1 ... 64 bar
