Griglia grossolana e fine

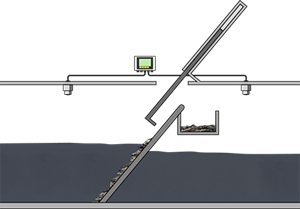

Misura di livello per il controllo della griglia
|
|
Dati di processo
Compito di misura:
Misura di altezza
Punto di misura:
Griglia
Campo di misura fino a :
0 … 5 m
Prodotto:
Acqua
Temperatura di processo:
+10 ... +30 °C
Pressione di processo:
0 … 0 bar
Sfide particolari:
Adesioni, abrasione, schiuma
Campo d'impiego
La predepurazione meccanica consiste nell’eliminazione di sostanze galleggianti tramite griglie o vagli. Ciò consente una protezione delle successive fasi del processo da depositi, intasamenti o abrasione. La griglia grossolana trattiene solidi con diametri superiori ai 25 mm che vengono compressi nell’apposita pressa e poi smaltiti. La griglia fine trattiene le particelle più piccole sospese nelle acque. La misura della differenza dell'altezza dell'acqua davanti e dietro la griglia consente di rilevare il grado di imbrattamento ed avviare la pulizia della grigia.
I vostri benefici
Sicuro
Comando affidabile della pulizia della grigia
Economico
Misura senza contatto non soggetta a usura
Pratico
Funzionamento dell'impianto senza manutenzione
Prodotti consigliati
VEGAPULS C 21
Il sensore radar visualizza la differenza di livello dell’acqua prima e dopo la griglia
- Risultati di misura precisi indipendentemente dalle condizioni ambientali
- Elevata disponibilità dell’impianto, poiché lo strumento di misura non è soggetto a usura e non richiede manutenzione
- Calibrazione wireless sicura tramite Bluetooth con smartphone, tablet o PC
Measuring range - Distance
20 m
Process temperature
-40 ... 80 °C
Process pressure
-1 ... 3 bar
VEGAMET 842
Unità di controllo e indicazione dei valori di misura
- Unità di controllo universale per due sensori analogici per la misura differenziale
- Uscite analogiche per la connessione a sistemi di controllo di processo
- Messa in servizio rapida grazie a una guida a menu semplice e all’assistente per l’applicazione
Protection rating
IP66/IP67, Type 4X
Input
2 x 4 … 20 mA sensor input
Output
3 x operating relay
1x failure relay (instead of operating relay)
2x 0/4 ... 20 mA current output
