Ultramoderne meettechnologie voor een veilige chemische logistiek: VEGA voorziet nieuw chemische-tankpark van instrumenten

Het nieuwe tankpark van Friedrich Scharr KG, met een opslagcapaciteit van 2 miljoen liter verdeeld over 40 tankkamers in 22 bovengrondse tanks, vormt het krachtige hart van de chemische logistiek van het bedrijf. Er worden verschillende watervervuilende stoffen zoals oplosmiddelen en brandstoffen opgeslagen en verwerkt.

Een volledig geautomatiseerd afvulsysteem voor alle soorten verpakkingen en een mengketel van 15.000 liter voor klantspecifieke oplosmiddelen maken de infrastructuur compleet. Bij de bouw van de nieuwe tankinstallatie moest er rekening worden gehouden met bijzondere omstandigheden. Denk aan aardbevingsveiligheid en de plaatsing van de opslagtanks op meerdere verdiepingen in het gebouw. Het project had een aantal doelen. Ten eerste om de economische efficiëntie te verbeteren, ten tweede de veiligheid van de installatie te maximaliseren en tot slot de milieu-impact te minimaliseren.  Deze doelstellingen bereik je vooral door het toepassen van geavanceerde niveaumeettechniek en drukmeettechniek van VEGA.

Door het wegvallen van interne pendelritten tussen het oude tankpark en de weegbrug op het bedrijfsterrein kon de nieuwe tankinstallatie ook worden geoptimaliseerd wat betreft emissies en energieverbruik. De in de processen geïntegreerde meettechniek speelt hierbij een cruciale rol. De nauwkeurige drukmeettechniek en niveaubewaking zorgen er door continue gegevensoverdracht voor dat er geen gevaarlijke stoffen ontsnappen of vermengd raken. De sensortechnologie van VEGA dient dus niet alleen voor de veiligheid, maar ook voor de automatisering van de afvul- en mengprocessen. Het gebruik van hernieuwbare energiebronnen zoals fotovoltaïsche energie en lokale verwarming zorgt voor een verbeterde ecobalans en maakt het duurzame concept compleet.

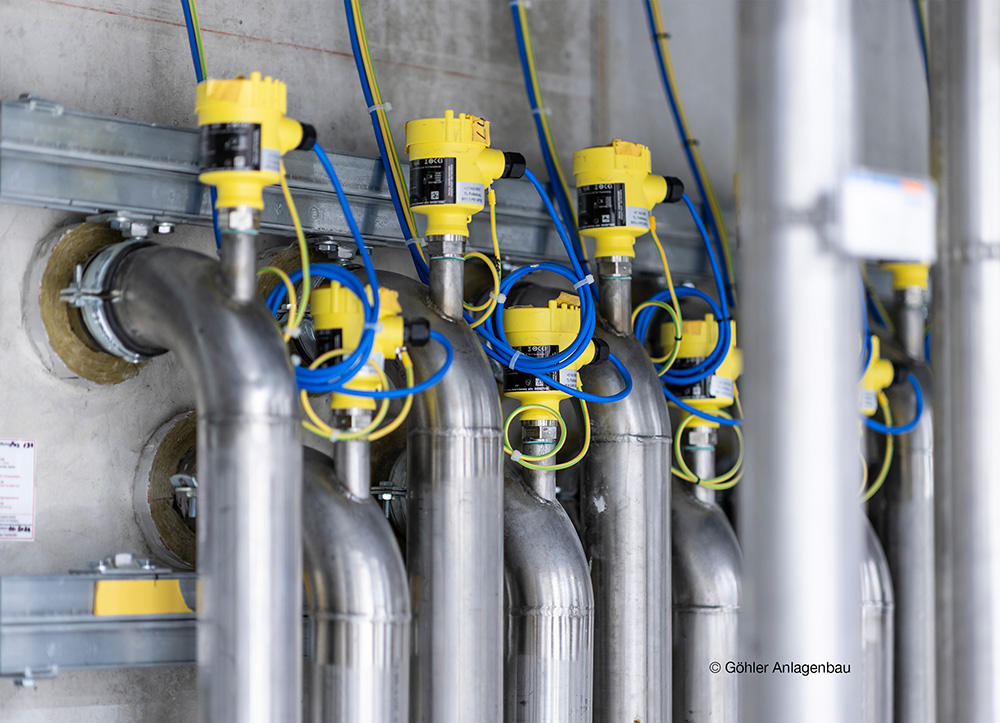

Om niveaus nauwkeurig te bewaken, te beschermen tegen overvulling en voor vroegtijdige lekkagedetectie vertrouwt het bedrijf op de geavanceerde meettechnologie van VEGA. Er worden onder andere ongeveer 170 vibratieniveauschakelaars van het type VEGASWING 63 en continu metende radarniveausensoren uit de VEGAPULS-serie gebruikt. Ze maken niet alleen een continue niveaumeettechniek mogelijk, maar ook een veilige overvulbeveiliging volgens de WHG (Wasserhaushaltsgesetz, Duitse wet op het waterbeheer).

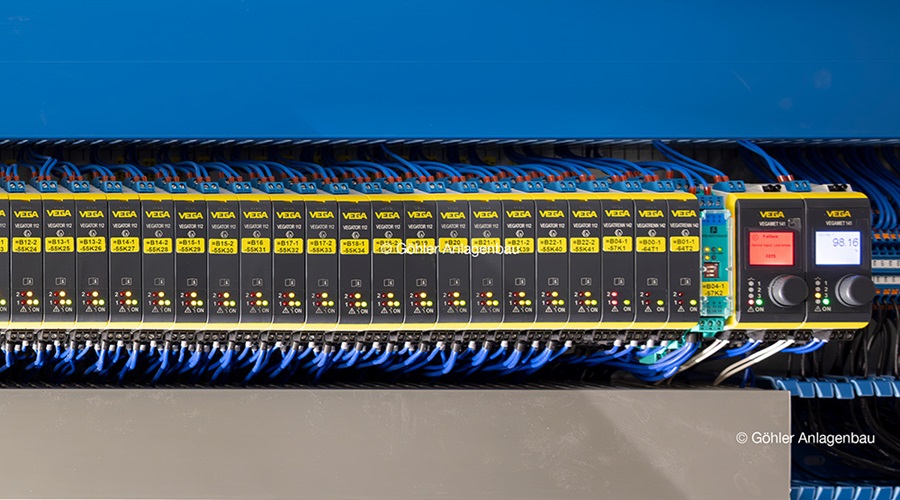

Het centrale onderdeel: VEGATOR, een op een schakelkast gebaseerde regelaar waarmee de sensoren centraal en zonder toegang tot ex-zones kunnen worden gecontroleerd. De centrale regelaar VEGATOR verzendt NAMUR-signalen (IEC 60947-5-6) en biedt een relaisuitgang voor de vibratieniveauschakelaars VEGASWING, VEGAVIB en VEGAWAVE.

Hierdoor wordt de testknop voor de functietest verplaatst van de grenswaardeschakelaar op de tank naar de regelaar in de schakelkast. Met als gevolg dat een eenvoudige WHG-conforme functietest met één druk op de knop mogelijk is. En zo kunnen alle sensoren centraal worden getest. Alles gebeurt zonder tijdrovende en dure methoden. De tank hoeft niet tot het responsniveau te worden gevuld, en de sondes hoeven niet handmatig getest te worden door de overvulbeveiliging te demonteren. Zo worden risico’s geminimaliseerd en tijd en kosten bespaard.

Het gebruik van de VEGA-meettechniek bespaart dus niet alleen tijd en geld, maar verbetert ook de veiligheid op het werk. Vooral in de ex-zones van de chemische installaties, waar veel sensoren zijn geïnstalleerd, biedt dit een enorm voordeel voor de exploitaite van de installatie.

Ook op het gebied van veiligheid overtuigt de VEGA-technologie: De vibratieniveauschakelaars VEGASWING kunnen dankzij flexibele borgkoppelingen in standaardlengtes worden geconfigureerd. Dit maakt opslag en planning een stuk eenvoudiger. Bovendien kan de gevoeligheid van de grenswaardeschakelaars als lekkagesensoren op pompen individueel worden ingesteld. Zo kunnen zelfs kleine vulhoogtes in opvangbakken betrouwbaar worden gedetecteerd – een doorslaggevend pluspunt bij de opslag van vluchtige of dunvloeibare chemicaliën zoals oplosmiddelen.

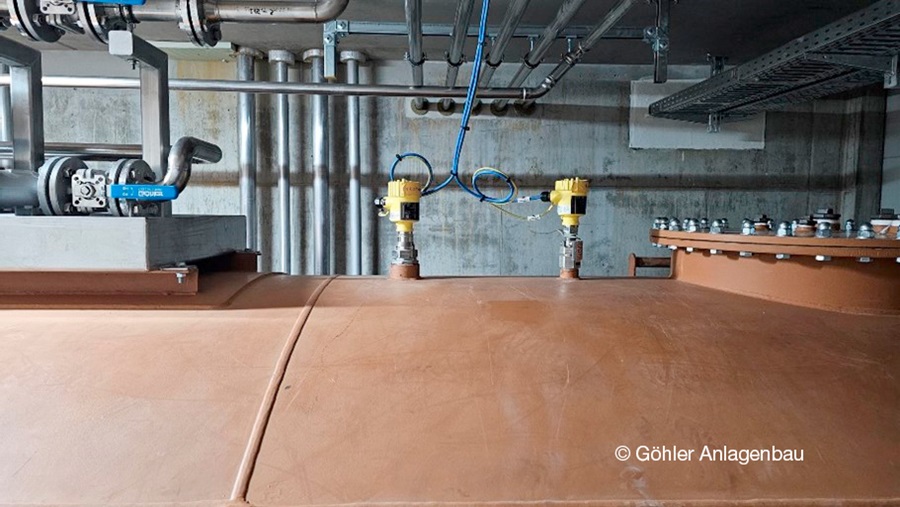

De gebruikte  VEGAPULS-radarsensoren met 80 GHz-technologie bieden talrijke voordelen: Ze hebben slechts kleine procesaansluitingen nodig (bijv. 1,5 inchschroefdraad), waardoor ze flexibel kunnen worden geïntegreerd. Dankzij de sterke bundeling van de meetstraal leveren ze zelfs in tanks met roerwerken of ingebouwde onderdelen nauwkeurige meetwaarden. Bovendien werkt de vrijstralende radar zonder contact met het medium, waardoor er geen problemen zijn met betrekking tot de materiaalbestendigheid.

VEGA maakt hier gebruik van hoogwaardige materialen zoals roestvrij staal 316L. Voor radarantennes gebruikt VEGA het extreem resistente kunststof PEEK, waardoor ook bij agressieve media een lange levensduur en de hoogste chemische resistentie gegarandeerd zijn. Binnen de chemische logistiek, waar betrouwbaarheid van het grootste belang is, zijn deze eigenschappen onmisbaar.

Het nieuwe chemische-tankpark van Friedrich Scharr KG is een uitstekend voorbeeld van hoe een intelligente meettechniek in combinatie met een doordachte installatieplanning kan bijdragen aan veiligheid, duurzaamheid en efficiëntie binnen de chemische logistiek. VEGA levert met zijn oplossingen op het gebied van niveaumeettechniek en drukmeettechniek de technologische ruggengraat van veilige en milieubewuste bedrijfsactiviteiten.

“De meettechniek van VEGA zet de norm op het gebied van bedrijfszekerheid en meetnauwkeurigheid voor deze processen.” René Kozica, projectleider bij Göhler.

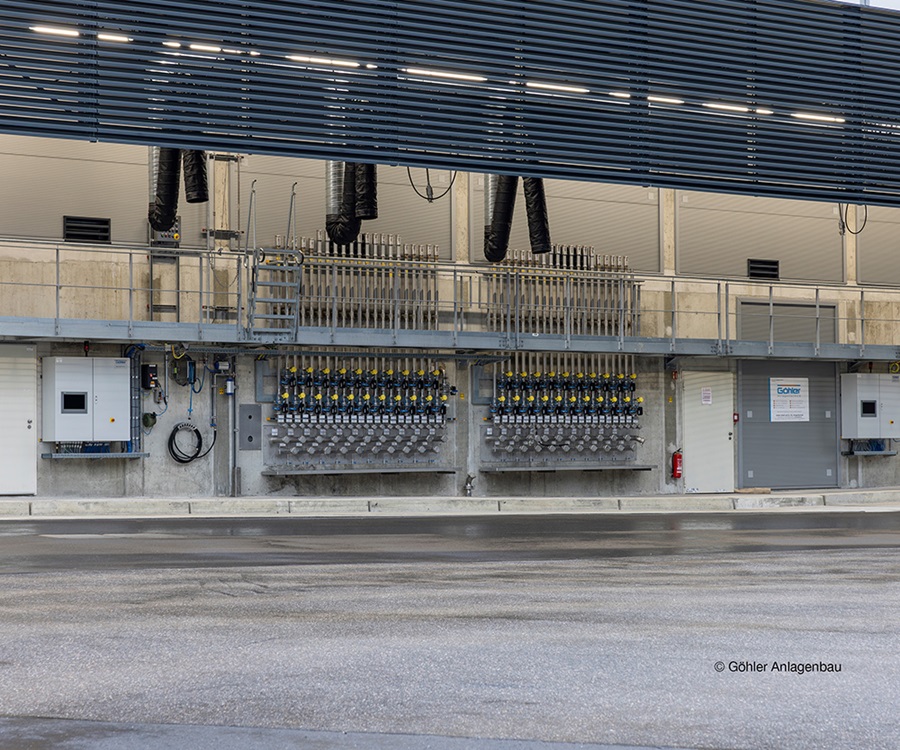

Het project laat op indrukwekkende wijze zien hoe technologische innovaties concrete uitdagingen binnen de chemische logistiek oplossen. Die voldoen daarbij zowel aan wettelijke eisen, zoals de hoogste veiligheidsnormen, als aan economische voordelen in de vorm van operationele efficiëntie bieden. Meettechniek is dus veel meer dan alleen een technische component – het is de sleutel tot een toekomstbestendige opslag van gevaarlijke stoffen. Door het gebruik van diverse redundantie – dat wil zeggen de combinatie van verschillende meetprincipes – realiseert Scharr maximale bedrijfszekerheid. Hoewel moderne radarsystemen tegenwoordig al WHG-conforme overvulbeveiligingen mogelijk maken, vertrouwt Göhler op extra mechanische niveauschakelaars om elk risico te minimaliseren.
