Zbiornik siarki
Pomiar poziomu napełnienia w zbiornikach siarki
|
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Sklepienie betonowe
Zakres pomiarowy do:
30 m
Medium:
Siarka elementarna
Temperatura technologiczna:
+150 ... +200 °C
Ciśnienie technologiczne:
+1 … +1,5 bar
Szczególne wymagania:
Wysoka temperatura, przyklejony materiał, medium korozyjne
Zakres zastosowania
Ciekła siarka pochodząca bezpośrednio z kopalni jest składowana w podziemnych zbiornikach betonowych. Do utrzymywania siarki w stanie ciekłym konieczna jest wysoka temperatura. Surowe, korozyjne warunki procesu i środowiska w zbiornikach siarki wymagają niezawodnego pomiaru poziomu napełnienia.
Korzyści
Bezpiecznie
Niezależnie od przyklejonego materiału i kondensatu
Ekonomicznie
Eksploatacja bez zabiegów serwisowych
Komfortowo
Łatwa instalacja i uruchomienie
Sugerowane produkty
Rozwiązanie 1
Rozwiązanie 2
VEGAPULS 6X
Bezkontaktowy, radarowy pomiar zasobów składowiska w zbiorniku siarki
- Eksploatacja nie wymaga zabiegów serwisowych dzięki bezkontaktowej zasadzie pomiaru
- Części mające kontakt z medium są wysoce odporne na korozję
- Niezawodne pomiary niezależne od obecności pary wodnej, oblepienia i kondensacji
- Bardzo dobre skupienie wiązki radarowej sondy umożliwia pewność działania również w bardzo ograniczonej przestrzeni
Zakres pomiarowy - odległość
120 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 160 bar
VEGAFLEX 81

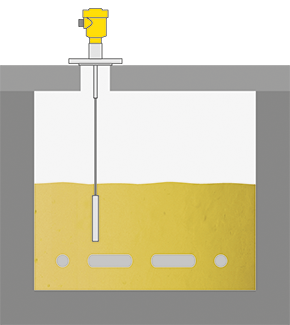

Ciągły pomiar poziomu sondą radarową z falowodem w zbiorniku siarki
- Niezawodny pomiar także przy wydzielaniu piany
- Niewrażliwy na parę, przyklejony materiał i kondensację
- Brak zabiegów serwisowych, ponieważ brak ruchomych części
Zakres pomiarowy - odległość
75 m
Temperatura procesowa
-60 ... 200 °C
Ciśnienie procesowe
-1 ... 40 bar
