流量测量法

测量流量时会测量在每个时间单位内通过管道横截面的物料量。将数量作为质量或容积值发送。流量测量的典型应用是记录管道内的气体和蒸汽、侵蚀性或粘稠性液体的流量以及确定输送带上的固料的流量。

VEGA 利用两种物理测量原理来测量流量:

  • 差压
  • 辐射线测定

一步步找到合适的仪表

您想要测量什么?

{{selection.Description}}

测量原理
功能
应用

流量测量法

压差

VEGADIF:通过差压测量流量
VEGADIF:通过差压测量流量

辐射测量

WEIGHTRAC:用辐射线测定法来测量输送带上的质量流
WEIGHTRAC:用辐射线测定法来测量输送带上的质量流

概述: 什么是流量测量?

每天都会将不同的物质流经管件和管道。 它们可能是水、油或气、化学品或含有岩石的污泥。 利用流量测量法来确定每个单位时间内流经管道横截面的物质的量。 物质的数量用质量或体积来代表,用专用流量计来记录。

流量计的构造如何?

流量计一般由两个主要部件组成:一是测量值记录仪,用作为流量传感器,另一是测量值变送器,用来分析测量值并将它们转换。 测量值记录仪可以定性或定量地记录其环境中的物料的某些物理或化学特性及其性质。 这些被记录的数值随后由测量值变送器转换为其他值,并以可继续处理的变量(主要是电信号)输出。



VEGA采用何种测量法来测量流量?

VEGA一般利用两种物理测量原理来测量流量,即: 差压 辐射测量法。 利用差压测量法测量流量时,要通过一个差压变送器,如一个计量孔板或一个皮托管流量计来测量压差。 差压变送器从测量值中计算流量。 差压变送器也能在静压很高时记录只有几个mbar的压差。 因为测量元件的分级精细且只有极小的测量误差,故可以精确地测量流量。 此外,有多种量程供选择,可广泛用于压差测量。

流量测量的应用领域有哪些?

除了温度、压力和力外,用流量计测得的流量也是工业测量技术领域最重要的参数之一。 流量测量的典型应用是记录气体和蒸汽、侵蚀性或粘稠性液体的流量以及确定输送带上的固料的流量。 因为这些物质部分具有非常不同的性质,因此,要测量它们可采用不同的测量法: 差压  辐射测量法

确定输送带上的质量流

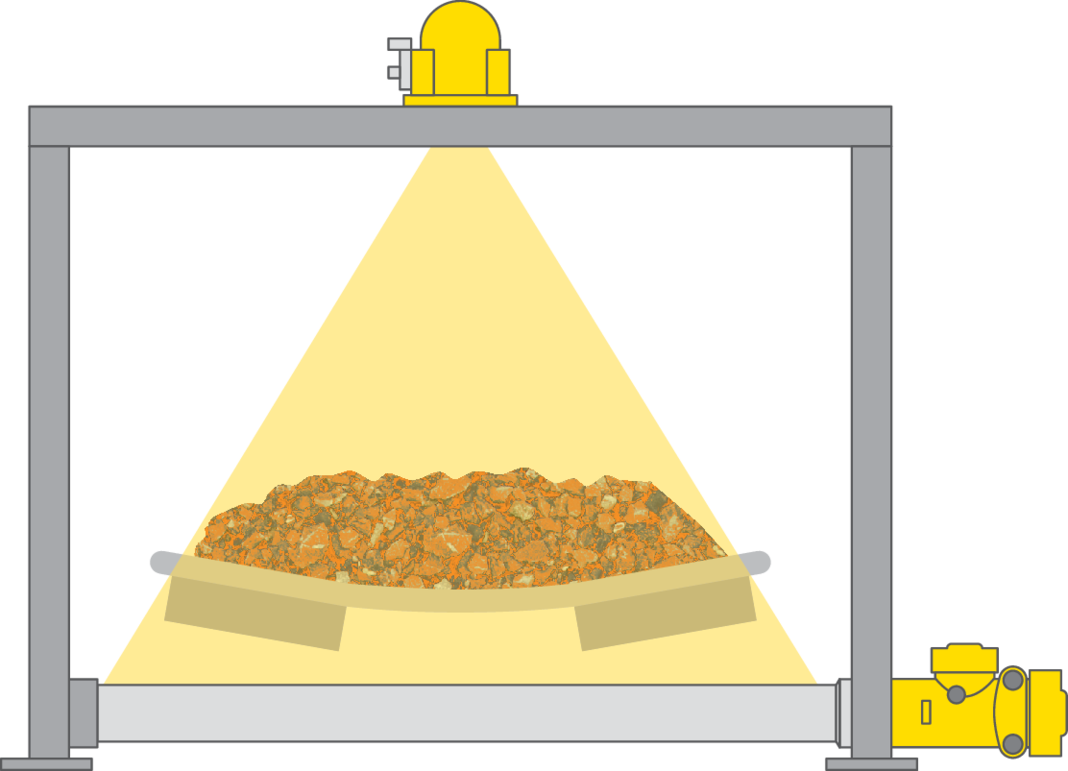

比如将辐射测量原理用于测量 输送带上的质量流 。 在此,一个同位素会发射出成束的伽马射线。 安装在输送带对面的传感器接收该射线。 传感器的闪烁器将伽马射线转变成信号,其数量被记录并得到分析。 因为伽马射线在穿越物料时会被衰减,故传感器可以根据强度变化来计算质量流。 辐射测量的一大优势在于无磨损和免维护,因为流量测量采用非接触式进行。 测量装置的安装简单,例如在输送带的框架结构上,且调试方便,从而可以精确确定固体的输送量。
此外,还可以利用辐射测量仪表来测量管道上的质量流。 在此,在管道的一侧也安装了一个防辐射容器,它含有放射性稍低的放射性同位素,会发射伽玛射线。 安装在管道对面的传感器测量接收到的辐射的强度。 密度越高,则接收到的辐射越少。 可以与一台流量计一起通过输出信号从测得的密度中计算出质量流量。 这里指的通常是研磨性材料,例如污泥。
