第一个发射频率达80 GHz 的雷达物位测量仪

20多年以来,VEGA 作为采用雷达传感器进行液位测量的市场主导者,将要开启雷达测量技术的新纪元: VEGAPULS 64 是第一款采用 80 GHz 频率进行测量的雷达液位测量仪。
VEGAPULS 64 拥有同类型中最小的天线,用于小型储罐或过程容器时,这具有极大的优势。因此,可以将它使用在不同的工业领域中的许多应用场合。

采用 80 GHz 频率,树立新标准

关注液位
VEGAPULS 64 以 80 GHz 的发射频率工作。这意味着:当天线大小为 80 毫米时,发射角仅为 3°。雷达传感器只接收被测介质唯一的反射回波。由此令测量更加安全、可靠。

小而精
对于至今为止的雷达传感器,为了达到足够的信号聚焦性能,过程连接所需的最小规格为 1½"。因此,雷达传感器几乎不可能应用在带有小型安装接管的很小的容器中。对于现有设备,已有的规格足够大的过程接口常常已被加注管道或其他传感器占用,在实际中几乎不可能进行改装。
VEGAPULS 64 以 80 GHz 的发射频率工作。这相当于至今采用技术的 3 倍。因此,天线系统和过程连接可以相应地设计得更小。

粘附 – 那又怎样?
VEGAPULS 64 的天线系统是用 PTFE 或 PEEK塑封的,因此没有地方沉积介质。采用金刚石刀具对材料表面进行过很精密的加工,介质粘附现象明显减少。此外,特殊的软件算法能抑制那些由于天线系统上的附着物而产生的干扰。由于传感器的动态范围大,使得因产品沉积物产生的信号衰减基本得到补偿。这样,在传感器上出现污染时还能可靠地测量物位。

对一切介质都安全可靠
VEGAPULS 64 的动态范围为 120 dB,为测量最小的信号方面树立了标准。恰好是在测量反射性能低的碳氢化合物的物位时,这一很高的动态性令可靠性明显提高。由此,实际上可以可靠地测量石油化学领域的所有介质,包括从原油直至液化气。此外,优异的信号聚焦能力使得在有加热管和容器内装件时的应用简便易行。

一个频率为 80 GHz 的雷达波束仅测量被测介质。一个频率为 26 GHz 的雷达波束也测量内装件和搅拌装置。

传感器的结构形式和应用领域


  螺纹型 VEGAPULS 64 法兰型 VEGAPULS 64 带有卫生无菌接口的 VEGAPULS 64 带有塑料天线的 VEGAPULS 64
过程接口和发射角

螺纹 G¾, ¾ NPT
发射角 14°

螺纹 G1½, 1½ NPT
发射角 7°

法兰从 DN 50, 2"
发射角 6°

法兰从 DN 80, 3"
发射角 3°

卡箍从 2" 起
管接头
DRD 接头
NEUMOBioControl® 和其他
发射角 ≤6°

锁紧法兰 DN 80
适配法兰从 DN 100 起
龙门框
发射角 3°

过程温度
-40 … +200 °C -40 … +200 °C -40 … +200 °C
与过程连接相关
-40 … +80 °C
过程压力 -1 … +20 bar -1 … +20 bar -1 … +16 bar
与过程连接相关
-1 … +2 bar
接触介质的材料 过程接口: 316L
天线: PEEK
密封: FKM, FFKM
天线: PTFE, PFA 天线: PTFE
密封: FKM, EPDM
天线: PP
适配器法兰: PPGF 30
密封: FKM, EPDM
安装弓形件: 316L
 许可证 ATEX, IEC
FM, CSA
船用许可证
ATEX, IEC
FM, CSA
FDA, EG 1935/2004
船用许可证
ATEX, IEC
FM, CSA
3A, EHEDG
FDA, EG 1935/2004
ATEX, IEC
FM, CSA
船用许可证

聚焦

粘附

动态范围

安装接管高

介电常数小

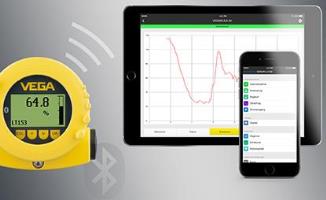

通过智能手机或平板设备显示测量值并进行诊断

利用更新的的显示和调整模块 PLICSCOM 可直接在传感器上显示测量 值、进行操作和诊断。通过可选的新功 能可以在距离约 25 米的地方无线操作 传感器。
PLICSCOM

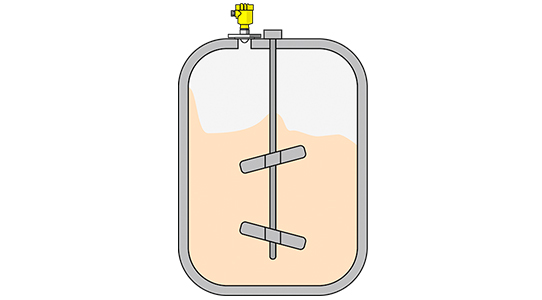

雷达射线,几乎能像激光那样聚焦!

在软干酪的混合容器中测量物位
来自现场的应用实例

尽管存在冷凝物 – 依然完全透明!

在溶剂的制备储罐中测量液位
来自现场的应用实例

小型容器的福音!

液体运输容器中的液位测量
来自现场的应用实例
