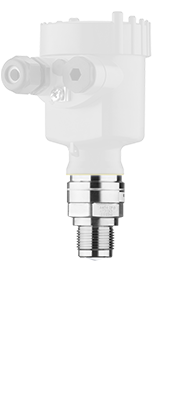

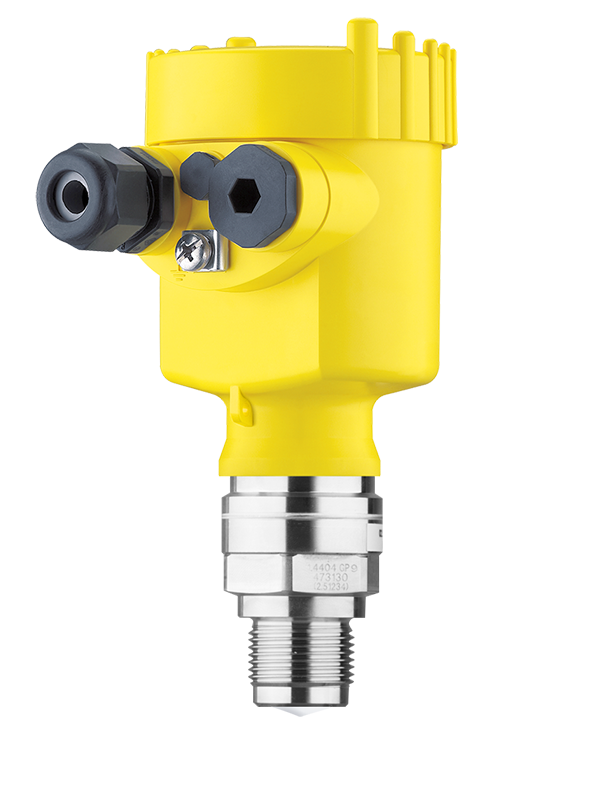

VEGAPULS 64

雷达传感器用于液体的持续性液位测量

采用 80 GHz 这一未来频率工作的全能型雷达测量仪表


应用范围

对于小型槽罐,或当位置很紧凑时,小型过程接口具有特殊优点。因信号聚焦能力很强,故可以用于带有许多内装件的容器。
The VEGAPULS 64 is a sensor for continuous level measurement of liquids. With small tanks or in case of narrow space the small process fittings offer special advantages. The very good signal focusing enables the use in vessels with many installations such as e.g. stirrers and heating spirals.

您的获益

  • 测量精确度高,不受过程条件影响
  • 设备可用性极高,无损耗免维护
  • 免维护无接触测量

可用新产品

该产品有一个后继产品。 如果对产品有任何疑问,请联系您的VEGA联系人。

VEGAPULS 6X

配置产品

配置产品
应用
技术参数
文件
配件
配置产品

这款用于无接触式测量液体液位的液位计能驾驭任何一种测量应用场合

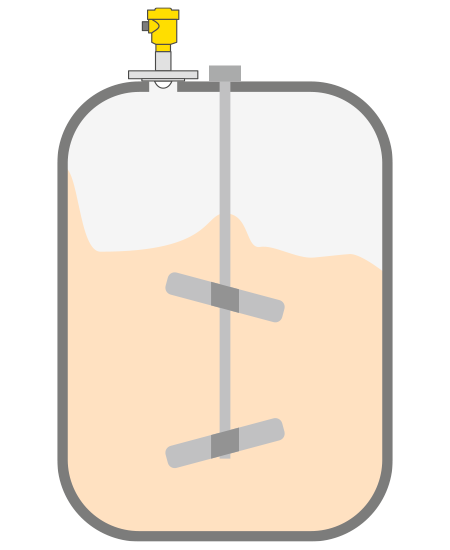

Level measurement in the mixing tank for soft cheese production
利用 120 dB 的动态范围,VEGAPULS 64 型液位计几乎可以可靠地测量任何一种液体的液位。 其应用范围从含水的介质到碳氢化合物,再到液态气体 – 无论介电常数有多高。 由于信号聚焦精度高,该液位计也可以在带有内装件或搅拌装置的复杂系统中获得最好的测量效果。 凭借最小的过程接口,它也适用于紧凑型容器。 在理想情况下,该液位计可连续记录制药和化工行业、食品行业以及能源和水利产业内的各种液体的液位。
技术参数
量程 - 距离
30 m [Meter - Foot]
过程温度
-196 ... 200 °C [°C - °F]
过程压力
-1 ... 25 bar [Bar - kPa - psi]
测量精度
± 1 mm
Frequency
80 GHz
Beam angle
≥ 3°
型式
带喇叭天线 ø 80 mm
Thread with integrated horn antenna
Flange with encapsulated antenna system
Hygienic fitting with encapsulated antenna system
接液材质
PFA
PTFE
316L
镍基热强合金 C22
PEEK
螺纹连接
≥ G¾, ≥ ¾ NPT
法兰连接
≥ DN50, ≥ 2"
卫生型连接
Clamp ≥ 2", DN50 - DIN32676, ISO2852
管螺栓 ≥ 2", DN50 - DIN 11851
DRD connection ø 65 mm
用于 NEUMO BioControl D50 PN16 / 316L
密封材料
EPDM
FKM
FFKM
外壳材料
塑料
铝Aluminium
不锈钢,精密铸件
不锈钢,经电解抛光
保护方式
IP66/IP68 (0,2 bar)
IP66/IP67
IP66/IP68 (1 bar)
输出
4 … 20 mA/HART - two-wire
环境温度
-40 ... 80 °C
许可证
适用范围
ATEX / 欧洲
FM/美国
EAC (GOST) / 白俄罗斯
EAC (GOST) / 哈萨克斯坦
EAC (GOST) / 俄罗斯
IEC / 全球
NEPSI / 中国
INMETRO / 巴西
CCOE / 印度
CSA / USA and Canada
防爆
Intrinsic safety "i"
Flameproof enclosure "d"
Dust explosion protection through housing "t"
食品/医药
3A
FDA
EG1935/2004
船用许可证
ABS
CCS
DNV
GL
KR
LR
NK
RINA
RMROS
溢出保护
水资源法
VLAREM II
显示与操作
操作
Plicscom
PC, PACTware and DTM
HART-Communicator
Software (e. g. AMS™, PDM)
显示
显示/操作模块 PLICSCOM
VEGADIS 81
VEGADIS 82

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

产品信息

VEGAPULS WL 61, 61, 62, 63, 64, 65, 66

    • ZH
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • RU
    • TR
下载

产品数据表

VEGAPULS 64

4 … 20 mA/HART - 两线制

    • ZH
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • RU
    • TR
下载

操作说明书

VEGAPULS 64

4 … 20 mA/HART - 两线制

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FR
    • HU
    • IT
    • KK
    • NL
    • PL
    • PT
    • RU
    • SV
    • TR
    • UK
下载

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
显示仪表
控制器
无线通信
分离和保护仪表
过电压防护
电源设备
配件
备件
我们的建议

PLICSCOM

Measured value indication and adjustment of plics® sensors

产品细节

Bluetooth USB adapter

Wireless adjustment of sensors and instruments via Bluetooth

产品细节

VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

产品细节

VEGADIS 82

External measured value display and adjustment for 4 ... 20 mA/HART sensors

产品细节

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

产品细节

Magnetic pen for display/adjustment module PLICSCOM

PLICSCOM Magnet Pen

Magnetic pen for on-site adjustment

产品细节

VEGAMET 141

1 x 4 … 20 mA sensor input, 1 x 4 … 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 142

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 341

1 x 4 … 20 mA sensor input, 1 x 4 … 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 342

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 841

1 x 4 ... 20 mA sensor input, 1 x 4 ... 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

产品细节

VEGAMET 842

2 x 4 ... 20 mA sensor inputs, 2 x 4 ... 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

产品细节

VEGAMET 861

1 x 4 ... 20 mA/HART sensor input, 2 x digital inputs, 1 x 4 ... 20 mA current output, 4 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

产品细节

VEGAMET 862

2 x 4 ... 20 mA/HART sensor inputs, 4 x digital inputs, 3 x 4 ... 20 mA current outputs, 6 x operating relays, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

产品细节

VEGAMET 624

测量值显示和简单的调节控制功能以及测量值远程应答,用于4 ... 20 mA/HART传感器

产品细节

VEGAMET 625

测量值显示和简单的调节控制功能以及测量值远程应答,用于2个HART传感器

产品细节

VEGAMET 381

测量值显示和简单的调节控制功能

产品细节

VEGAMET 391

Measured value indication, simple control functions, remote enquiry of measured data. optimized for water/sewage water industry

产品细节

VEGATOR 141

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGATOR 142

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGASCAN 693

测量值显示以及测量值远程应答,用于可达15个HART传感器

产品细节

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Measured data enquiry and remote parameter adjustment for a HART sensor

产品细节

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Single channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Double channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Single channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Double channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

Overvoltage protection B 81-35

Pluggable overvoltage protection for supply and signal cables

产品细节

B 63-32

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

产品细节

B 63-48

Overvoltage protection for two-wire circuits

产品细节

过电压防护 B 62-30 W

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

产品细节

过电压防护 B 62-36 G

Overvoltage protection for two-wire circuits

产品细节

VEGACONNECT

Interface adapter between PC and VEGA instruments

产品细节

VEGABOX 03

Breather housing with ventilation filter

产品细节

以太网开关Ethernet

up to 8 RS45 pluggable

产品细节

Profibus-PA/DP-分段耦合器

Simple segment coupler for up to 93.75 kbit/s DP-side

产品细节

转接法兰 VEGAPULS 6X / 61 / 67 / 69 / 64

The adapter flange is a retrofitting part for these radar sensors for connection to flanges on the plant side

产品细节

Spülanschluss VEGAPULS 61, 64, 67, 69

The rinsing connection is an accessory part for VEGAPULS WL 61, 61, 67 and 69 radar sensors.

产品细节

Flange and threaded adapter suitable for VEGAPULS 64 and VEGAPULS 6X

调节密封 VEGAPULS 64/67/69

Variable seal for VEGAPULS 67/69

The variable flange seal is an accessory part for mounting VEGAPULS 67 and 69 radar sensors.

产品细节

PLICSMOBILE 系列的天线延长件

POLARISATIONLOCK

VEGADIS adapter

102410-Adapter-VEGADIS81-or-BAR-Slave

For connection of an external display and adjustment unit or a Secondary sensor.

产品细节

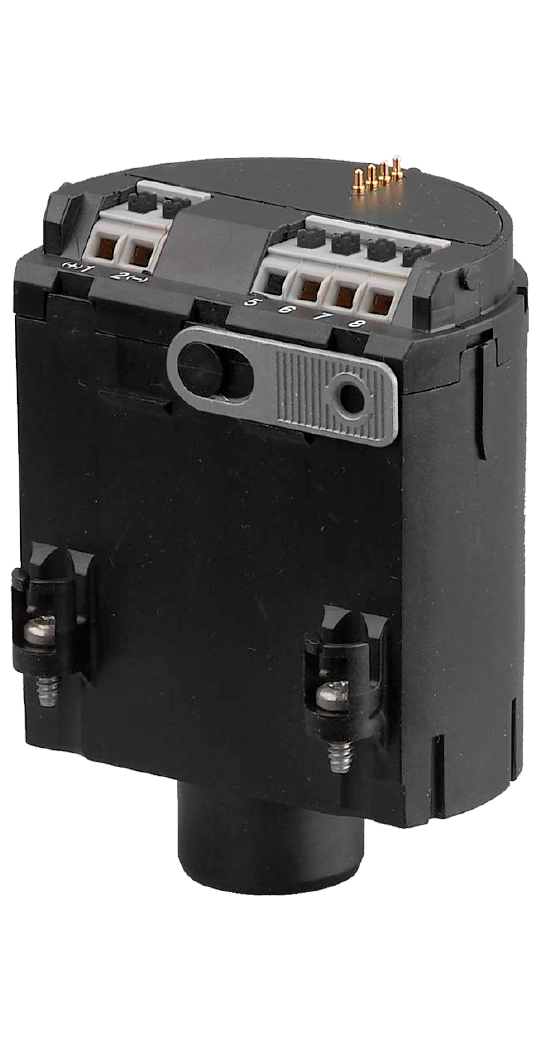

电子 VEGAPULS 系列 60 plics®plus
