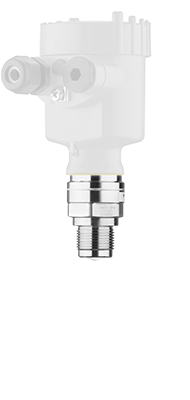

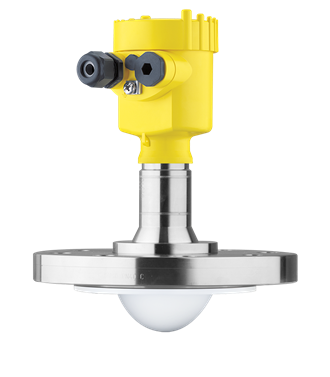

VEGAPULS 6X

雷达物位计，用于液体和固料的连续物位测量

全能型雷达仪表：VEGAPULS 6X 将 VEGAPULS 60 系列所有产品的优势集于一身

应用范围

VEGAPULS 6X 是一款通用型连续物位测量仪表，可在任何过程条件下测量所有液体和固体介质的物位。凭借以实际应用为导向的仪表配置和调试，VEGAPULS 6X 为各种物位测量应用提供准确可靠、经济高效的解决方案。通过各种型式的天线系统，VEGAPULS 6X 可在各种应用中实现运行免维护。

您的获益

  • Exact measuring results independent of process conditions
  • Maintenance-free operation through non-contact measuring principle
  • Application-oriented configuration enables a simple device selection

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

THE 6X® 雷达物位计

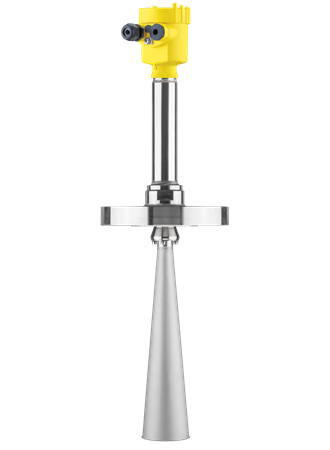

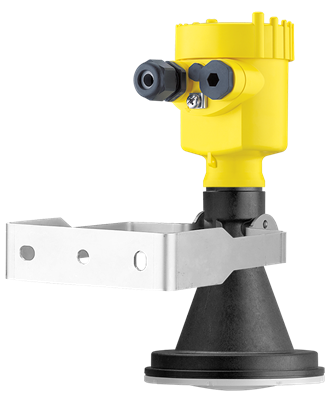

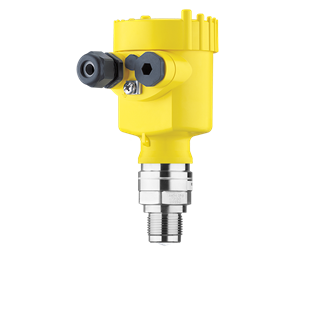

VEGAPULS 6X 雷达物位计

一款不分液体和固料的雷达物位计

无论您需要测量的介质是液体、固料、高温、低温，还是具有腐蚀性，VEGAPULS 6X 可以满足您的所有应用。

新型雷达物位计 VEGAPULS 6X 将之前 80 GHz, 26 GHz 和 6 GHz 物位仪表的优点集于一身，包括 VEGAPULS 61, 62, 63, 64, 65, 66, 67, 68 和 VEGAPULS 69。

» 了解更多

其他应用

废酸罐

废酸罐液位及压力测量

废酸罐液位及压力测量

参考应用

焦炭筒仓

焦炭筒仓料位及限位测量

焦炭筒仓料位及限位测量

参考应用

焦炭大棚

焦炭堆监测

焦炭堆监测

参考应用

预均化堆场

预均化堆场

预均化堆场料位测量

参考应用
技术参数
Measuring range - Distance
  • 120 m [Meter - Foot]

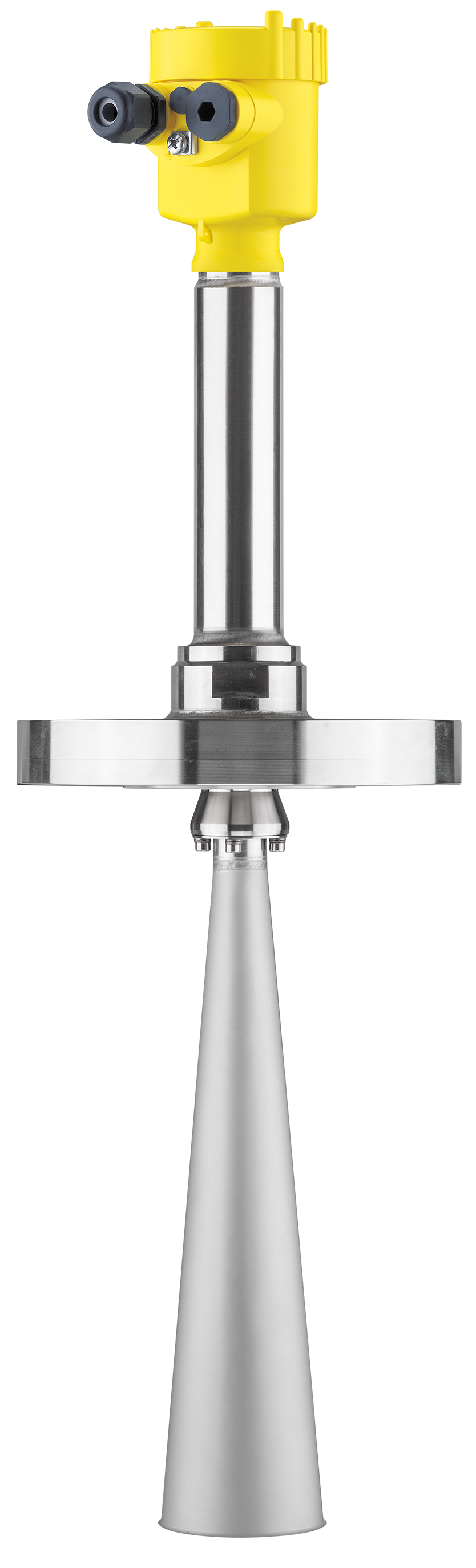

Process temperature
  • -196 ... 450 °C [°C - °F]
Process pressure
  • -1 ... 160 bar [Bar - kPa - psi]
Accuracy
  • ± 1 mm
Frequency
  • 6 GHz
  • 26 GHz
  • 80 GHz
Beam angle
  • ≥ 3°
Materials, wetted parts
  • PTFE
  • PVDF
  • 316L
  • PP
  • PEEK
Threaded connection
  • ≥ G¾, ≥ ¾ NPT
Flange connection
  • ≥ DN20, ≥ ¾"

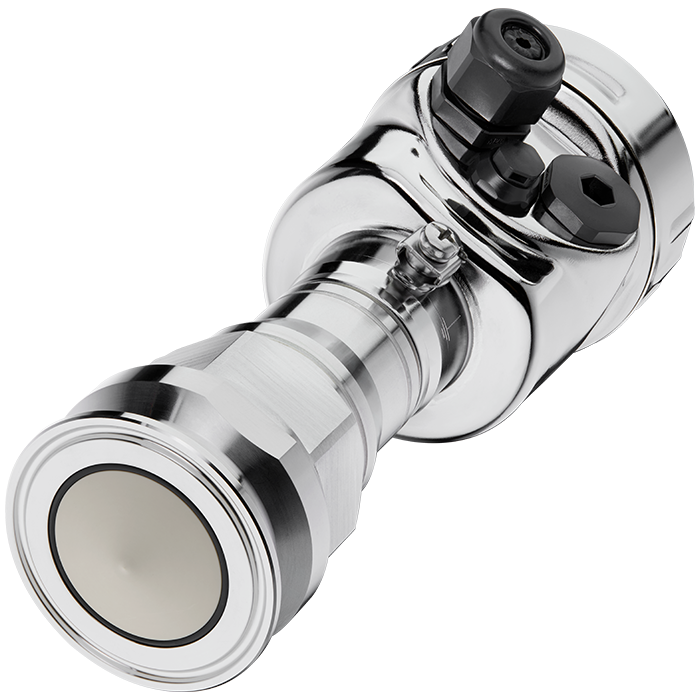

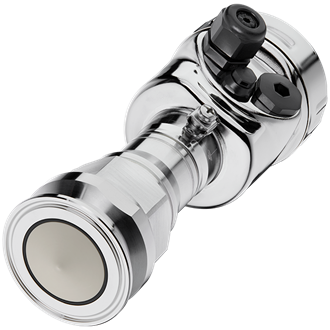

Hygenic fittings
  • Clamp ≥ 1½" - DIN32676, ISO2852
  • Slotted nut ≥ 2", DN50 - DIN 11851
  • Varivent ≥ DN25
  • hygienic fitting with tension flange DN32
  • hygienic fitting F40 with compression nut
  • Hygienic screw connections ≥ DN50 tube ø53 - DIN11864-1-A
  • Hygienice flange connection ≥ DN50 DIN11864-2
  • Hygienic clamp connection ≥ DN50 pipe Ø53 - DIN11864-3-A
  • DRD connection ø 65 mm
  • SMS 1145 DN51
Seal material
  • EPDM
  • FKM
  • FFKM
  • graphit and ceramic
  • PTFE
Housing material
  • Plastic
  • Aluminium
  • Stainless steel (precision casting)
  • Stainless steel (electropolished)
Protection rating
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP69
Output
  • Profibus PA
  • Two-wire: 4 … 20 mA/HART
  • Modbus
  • Four-wire: 4 … 20 mA/HART
  • Ethernet APL
Ambient temperature
  • -40 ... 80 °C
许可证
Scope
  • ATEX / Europe
  • EAC (GOST) / Belarus
  • EAC (GOST) / Kazakhstan
  • EAC (GOST) / Russia
  • IEC / worldwide
  • KOSHA / Korea
  • NEPSI / China
  • UKR Sepro / Ukraine
  • IEC / Australia
  • INMETRO / Brazil
  • CCOE / India
  • CSA / USA and Canada
  • FM / USA and Candada
  • TIIS / Japan
  • UKEX
Explosion protection
  • Intrinsic safety "i"
  • Flameproof enclosure "d"
  • Dust ignition protection "t"
Foodstuffs/Pharma
  • 3A
  • EHEDG
  • FDA
  • Drinking water
  • EG1935/2004
Ship approval
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
Overfill protection
  • WHG
  • VLAREM II
SIL qualification
  • SIL2
显示与操作
Adjustment
  • PLICSCOM
  • PC, PACTware and DTM
  • HART-Communicator
  • Software (e. g. AMS™, PDM)
  • Bluetooth
Indication
  • Display/adjustment module PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

产品目录

雷达

    • ZH
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
下载

产品信息

VEGAPULS 6X

    • ZH
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

产品数据表

VEGAPULS 6X

    • ZH
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

附加说明书

焊接座、螺纹连接件及卫生适配器 - 适用于 10/20/30/42/50 系列仪表

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

简要使用说明书

VEGAPULS 6X

两线制：4 … 20 mA/HART

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

操作说明书

VEGAPULS 6X

两线制：4 … 20 mA/HART

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
显示仪表
控制器
无线通信
安全栅
浪涌保护器
设备组件
配件
备件
我们的建议

PLICSCOM

显示操作模块 PLICSCOM

测量值显示及操作模块，用于 plics® 仪表

产品细节

蓝牙 USB 适配器

Wireless adjustment of sensors and instruments via Bluetooth

产品细节

VEGADIS 81

罐旁显示仪/外接显示操作模块 VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

产品细节

VEGADIS 82

VEGADIS-82-digital-display-adjustment-unit-4-20mA

外接的测量值显示及仪表调试模块，用于 4 … 20 mA/HART 仪表

产品细节

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

产品细节

显示/操作模块 PLICSCOM 专用磁笔

PLICSCOM 磁笔

Magnetic pen for on-site adjustment

产品细节

VEGAMET 141

紧凑型控制显示器 VEGAMET 141

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 142

紧凑型控制显示器 VEGAMET 142

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 341

控制显示器 VEGAMET 341

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 342

嵌入式控制显示器 VEGAMET 342

2 个 4 … 20 mA 仪表输入，2 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 841

控制显示器 VEGAMET 841

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 842

控制显示器 VEGAMET 842

2 个 4 … 20 mA 仪表输入，2 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 861

控制显示器 VEGAMET 861

1 个 4 … 20 mA/HART 仪表输入，2 个数字输入，1 个 4 … 20 mA 电流输出，4 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 862

控制显示器 VEGAMET 862

2 个 4 … 20 mA/HART 仪表输入，4 个数字输入，3 个 4 … 20 mA 电流输出，6 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 624

控制显示器 VEGAMET 624

测量值显示和简单的调节控制功能以及测量值远程应答，用于4 ... 20 mA/HART传感器

产品细节

VEGAMET 625

控制显示器 VEGAMET 625

测量值显示和简单的调节控制功能以及测量值远程应答，用于2个HART传感器

产品细节

VEGAMET 391

控制显示器 VEGAMET 391，用于物位仪表

Measured value indication, simple control functions, remote enquiry of measured data. optimized for water/sewage water industry

产品细节

VEGATOR 141

4…20 mA 单信道控制器 VEGATOR 141

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGATOR 142

4…20 mA 双信道控制器 VEGATOR 142

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGASCAN 693

VEGASCAN693 控制器，用于多达 15 台 HART 仪表

用于多达 15 台 HART 仪表的测量值显示及远程访问

产品细节

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Measured data enquiry and remote parameter adjustment for a HART sensor

产品细节

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Single channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Double channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Single channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Double channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

浪涌保护器 B 63-32

浪涌保护器 B63

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

产品细节

浪涌保护器 B 63-48

浪涌保护器 B63

Overvoltage protection for two-wire circuits

产品细节

浪涌保护器 B 62-30 W

两线制浪涌保护器 B 62-30 W 用于 Profibus PA 及 Foundation Fieldbus 回路

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

产品细节

浪涌保护器 B 62-36 G

浪涌保护器 B 62-36 G 用于 4 … 20 mA 回路的供电及信号线路

Overvoltage protection for two-wire circuits

产品细节

VEGACONNECT

VEGACONNECT 转接器

Interface adapter between PC and VEGA instruments

产品细节

VEGABOX 03

气压平衡接线盒

气压平衡接线盒，带通气过滤元件

产品细节

Profibus PA/DP 分段耦合器

Profibus PA/DP 分段耦合器

Simple segment coupler for up to 93.75 kbit/s DP-side

产品细节

适配法兰，适用于 VEGAPULS 6X/61/67/69/64

The adapter flange is a retrofitting part for these radar sensors for connection to flanges on the plant side

产品细节

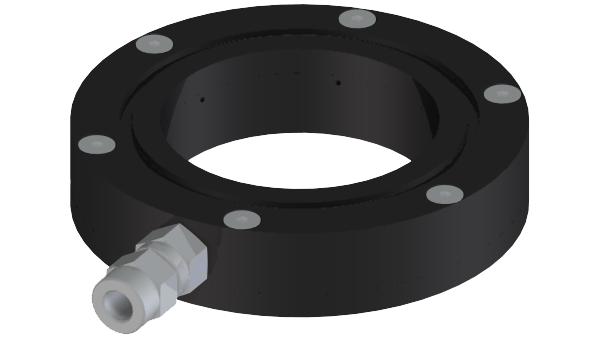

天线吹扫环，适用于 VEGAPULS 61/64/67/69/6X

The rinsing connection is an accessory part for VEGAPULS WL 61, 61, 67 and 69 radar sensors.

产品细节

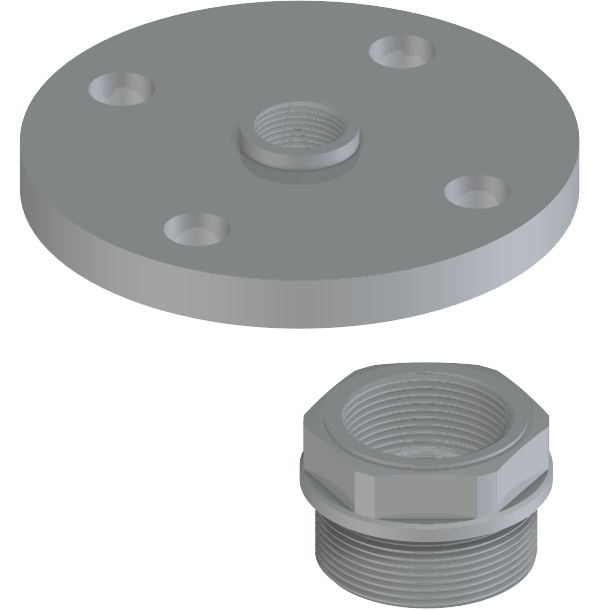

法兰和螺纹适配器，适用于 VEGAPULS 64 和 VEGAPULS 6X

产品细节

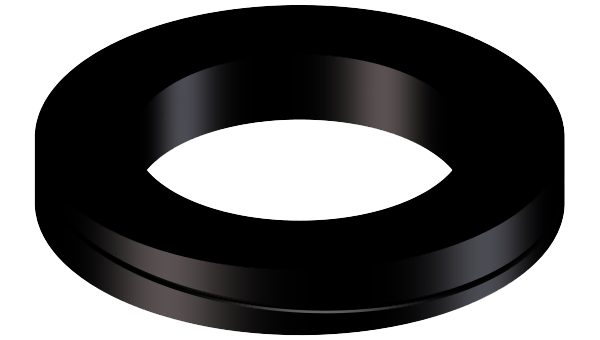

可调节密封圈，适用于 VEGAPULS 6X/64/67/69
