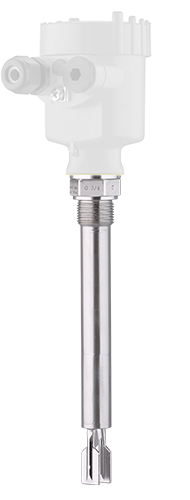

VEGASWING 63

音叉液位开关，带延长管

适用于液体（密度：> 0.5 … 2.5 g/cm³），带延长管

应用范围

仪表检测的开关点至多可距离安装位置 6 m 远，提供多种过程连接、许可、外壳及电子部件供选择。
VEGASWING 63 是一款适用于所有液体的通用型液位开关。无论安装在哪个位置，液位开关都能以毫米级的精度可靠地检测液体的限位。仪表可在容器中用于低位或高位报警，具备溢流保护认证，还可用作空转保护或泵保护装置。开关点位置取决于延长管长度。VEGASWING 63 检测安全可靠，可广泛用于各种应用场合。

您的获益

  • Precise and reliable function due to product-independent switching point
  • Low maintenance costs
  • Minimum time and cost expenditure thanks to simple setup without medium

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

其他应用

水箱水位及限位测量

水箱

水箱水位及限位测量

参考应用
小型储罐/缓冲罐的液位及限位测量

储罐/缓冲罐

小型储罐/缓冲罐的液位及限位测量

参考应用
储酒罐液位及限位测量

储酒罐

储酒罐液位及限位测量

参考应用
溶剂储存及输送时的液位、限位、压力测量

溶剂储罐

溶剂储存及输送时的液位、限位、压力测量

参考应用
技术参数
Process temperature
  • -50 ... 250 °C [°C - °F]
Process pressure
  • -1 ... 64 bar [Bar - kPa - psi]
Version
  • Standard
  • Hygienic applications
  • with gas-tight leadthrough
  • with tube extension
  • with temperature adapter
Materials, wetted parts
  • PFA
  • 316L
  • Alloy C22 (2.4602)
  • Alloy 400 (2.4360)
  • ECTFE
  • Enamel
Threaded connection
  • ≥ G¾, ≥ ¾ NPT
Flange connection
  • ≥ DN25, ≥ 1"
Hygenic fittings
  • Clamp ≥ 1" - DIN32676, ISO2852
  • Slotted nut ≥ 1½", ≥ DN40 - DIN 11851
  • Varivent ≥ DN25
  • hygienic fitting F40 with compression nut
  • SMS 1145 DN51
  • SMS DN38
  • Hygienic fittings ≥ DN25 - DIN11864-1-A
  • Hygienic flange connection DIN11864-2-A; DN60(ISO)ø60,3
  • SMS socket piece DN38 PN6
Seal material
  • no media contact
Housing material
  • Plastic
  • Aluminium
  • Stainless steel (precision casting)
  • Stainless steel (electropolished)
Protection rating
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP65
Output
  • Relay (DPDT)
  • Contactless electronic switch
  • Transistor (NPN/PNP)
  • Two-wire
  • NAMUR
Ambient temperature
  • -40 ... 70 °C
许可证
Scope
  • ATEX / Europe
  • CSA / Canada
  • FM / USA
  • EAC (GOST) / Belarus
  • EAC (GOST) / Kazakhstan
  • EAC (GOST) / Russia
  • IEC / worldwide
  • KOSHA / Korea
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brazil
  • CCOE / India
Explosion protection
  • Intrinsic safety "i"
  • Flameproof enclosure "d"
  • Dust ignition protection "t"
Foodstuffs/Pharma
  • 3A
  • EHEDG
  • FDA
Ship approval
  • ABS
  • BV
  • CCS
  • DNV
  • GL
  • LR
  • RINA
  • RMROS
Overfill protection
  • WHG
  • VLAREM II
SIL qualification
  • SIL2
显示与操作
Indication
  • Pluggable display module PLICSLED

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

直接下载

产品目录

振动

  • unfold_more
    • ZH
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
下载 download

产品信息

VEGASWING 51, 53, 61, 63, 66

  • unfold_more
    • ZH
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
下载 download

产品数据表

VEGASWING 63

继电器 (DPDT)

  • unfold_more
    • ZH
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • TR
下载 download

操作说明书

VEGASWING 63

继电器 (DPDT)

  • unfold_more
    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载 download

附加说明书

连接电缆

  • unfold_more
    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FR
    • HU
    • IT
    • KK
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载 download

其他链接

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
显示仪表
控制器
配件
备件

PLICSLED

PLICSLED-off

Universal display module suitable for all sensors of the VEGA plics® family with relay output

产品细节

VEGATOR 111

NAMUR 单信道控制器 VEGATOR 111

传输NAMUR信号，用于限位检测

产品细节

VEGATOR 112

NAMUR 双信道控制器 VEGATOR 112

传输NAMUR信号，用于限位检测

产品细节

VEGATOR 121

8/16 mA 单信道控制器 VEGATOR 121

传输8/16 mA -信号，用于限位检测

产品细节

VEGATOR 122

8/16 mA 双信道控制器 VEGATOR 122

传输8/16 mA -信号，用于限位检测

产品细节

VEGASWING 63 锁定螺母

With the lock fittings, sensors with tube extension can be fixed infinitely.

产品细节

焊接套管，适用于 VEGASWING 61/63

Welded sockets are used to connect the sensors to the process.

产品细节

变径法兰，搪瓷涂层

No image available

产品细节

安装角件

For wall mounting of VEGA instruments.

产品细节

锁紧螺母

产品细节

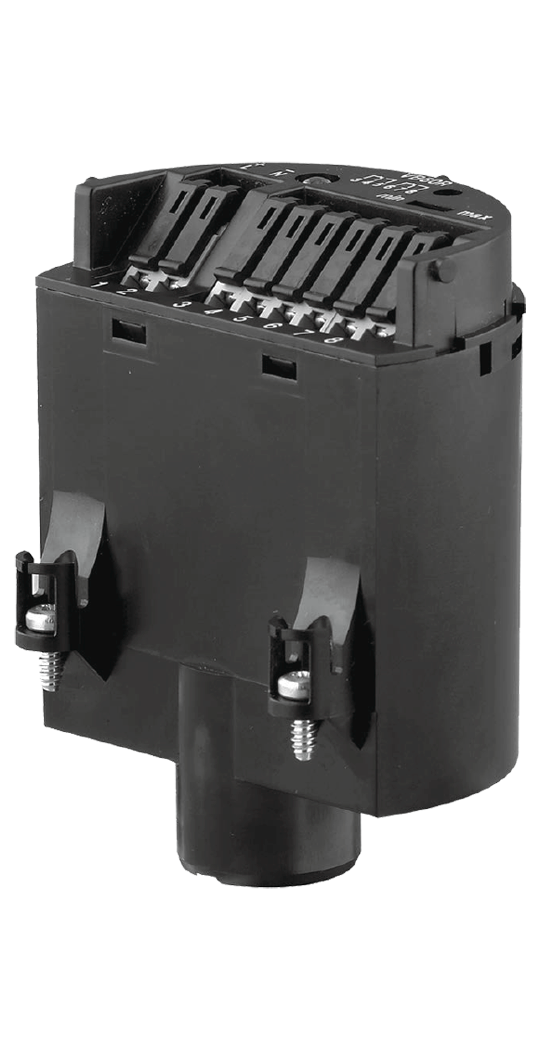

VEGASWING 61/63 电子部件
