Dampfabscheider
Druckmessung und Grenzstanderfassung im Dampfabscheider
|
|
Prozessdaten
Messaufgabe:
Druck- und Grenzstandmessung
Messstelle:
Tank und Rohrleitung
Messbereich bis:
+3,5 bar
Medium:
Wasser, Sattdampf
Prozesstemperatur:
+50 …+135 °C
Prozessdruck:
0 … +5 bar
Besondere Herausforderungen:
Kondensatbildung
Anwendungsbereich
Bei der Erzeugung von gereinigtem Wasser wird der Dampfabscheider mit Leitungswasser gespeist. Dort verdampft das Leitungswasser und wird dem Kondensator zugeführt. Das Verdampfen erfolgt durch einen Wärmetauscher, der mit Sattdampf versorgt wird. Damit der Wärmetauscher ständig mit Leitungswasser bedeckt ist, ist eine zuverlässige Grenzstanderfassung erforderlich. Der Druck innerhalb des Dampfabscheiders muss konstant gehalten werden, um den höchsten Wirkungsgrad zu erreichen.
Ihr Nutzen
Sicher
Verwendete Wertstoffe haben keine Wechselwirkung mit dem Medium
Wirtschaftlich
Maximaler Wirkungsgrad im Prozess durch zuverlässige Messung
Komfortabel
Einheitliches Adaptersystem für alle Prozessanschlüsse
Empfohlene Produkte
VEGABAR 83
Druckmessumformer zur Überdruckmessung in der Dampfphase
- Gute Reinigbarkeit dank hygienegerechtem Design
- Zugelassene Materialien gemäß EG 1935/2004 und FDA
- Elastomerfreier Druckmessumformer reduziert Wartungsaufwand
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 1000 bar
Prozesstemperatur
-40 ... 200 °C

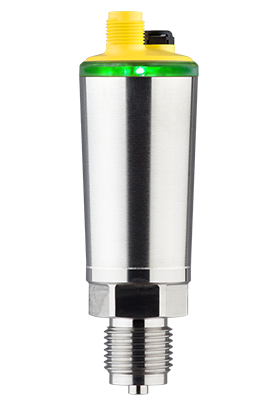

VEGABAR 29
Druckmessumformer zur Druckmessung in der Sattdampfleitung
- Zuverlässige Messung dank schneller Reaktionszeit
- Einbau über Wassersackrohr ermöglicht Einsatz auch bei hohen Temperaturen
- Gut ablesbares Display mit VDMA-Menüstruktur inklusive Klartextbeschreibung
Messbereich - Druck
-1 ... 1000 bar
Prozesstemperatur
-40 ... 130 °C
Messgenauigkeit
0,3 %
VEGAPOINT 21
Kapazitiver Grenzschalter zur Grenzstanderfassung im Dampfabscheider
- Sicherer Schaltpunkt bei Wasser und Dampf
- Gute Reinigbarkeit dank hygienegerechtem Design
- 360° Rundumanzeige des Schaltzustandes
- Einfache IO-Link-Anbindung zur Integration
Messbereich - Distanz
-
Prozesstemperatur
-40 ... 115 °C
Prozessdruck
-1 ... 64 bar
