Regenüberlaufbecken (RÜB)

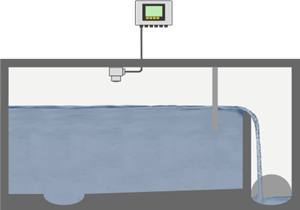

Füllstandmessung im Regenüberlaufbecken
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung
Messstelle:
Becken
Messbereich bis:
5 m
Medium:
Regenwasser
Prozesstemperatur:
+10 ... +30 °C
Prozessdruck:
0 … 0 bar
Besondere Herausforderungen:
Verschmutzung, Kondensat, Überflutung
Anwendungsbereich
Große Regenüberlaufbecken (RÜB) schützen die Kläranlage bei starken Regenfällen vor einer Überlastung. Der Niederschlag wird zwischengespeichert und gedrosselt an die Kläranlage abgegeben. Kann das RÜB die anfallenden Wassermengen nicht fassen, wird ein Teil davon abgeschlagen. Aufgrund gesetzlicher Bestimmungen müssen die Einstauereignisse und die abgeschlagene Wassermenge gemessen und dokumentiert werden. Ein Füllstandsensor liefert hierfür die erforderlichen Messwerte.
Ihr Nutzen
Sicher
Hohe Betriebssicherheit auch bei Überflutung
Wirtschaftlich
Zuverlässige Messung und wartungsfreier Betrieb
Komfortabel
Einfachste Inbetriebnahme und Abgleich
Empfohlene Produkte Ausschreibungstexte herunterladen
Lösung 1
Lösung 2
VEGAPULS C 22
Füllstandmessung mit Radar als Grundlage für die Dokumentation der Einstau- und Abschlagereignisse
- Exakte Messergebnisse unabhängig von Medium, Prozess- und Umgebungsbedingungen
- Hohe Genauigkeit ermöglicht die Messung der Füllhöhe und der Abschlagmenge
- Sichere Überfüllungserkennung ohne verschmutzungsempfindliche Zusatzkomponenten
- Komfortable und sichere drahtlose Bedienung via Bluetooth mit Smartphone, Tablet oder PC
Measuring range - Distance
20 m
Process temperature
-40 ... 80 °C
Process pressure
-1 ... 3 bar
VEGAMET 861
Steuergerät und Anzeigeinstrument für Füllstand und Abschlagmenge
- Übersichtliches Display zur Anzeige der Einstau- und Abschlagmenge
- Hochgenaue Berechnung der Abschlagmenge
- Großer Messdatenspeicher mit Mikro-SD-Karte
Protection rating
IP66/IP67, Type 4X
Input
1 x 4 … 20 mA/HART sensor input
2x digital input
Output
1 x 0/4 … 20 mA current output
1x failure relay (instead of operating relay)
4x operating relay
Montagezubehör
Montagebügel mit verstellbarer Sensoraufnahme
- Verstellbare Sensoraufnahme ermöglicht eine einfache Ausrichtung der Sensoren
- Witterungsbeständig und robust durch rostfreien Edelstahl 316L
Materials, wetted parts
316L
VEGAWELL 52
Hydrostatische Niveaumessung für die Dokumentation der Einstau- und Abschlagereignisse
- Robuste keramische Messzelle sichert eine hohe Langzeitstabilität und einen wartungsfreien Betrieb
- Einfache Montage und zuverlässige Messung unter beengten Platzverhältnissen
- Hohe Genauigkeit durch optimal abgestuft Messbereiche der Messzellen
Measuring range - Pressure
0 ... 60 bar
Process temperature
-20 ... 80 °C
Process pressure
-
VEGAMET 841
Steuer- und Anzeigegerät für Füllstand und Abschlagmenge
- Universelles Steuergerät zur einfachen Berechnung der Abschlagmenge
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
- Kostengünstige Lösung ersetzt aufwändige Steuerungstechnik
Protection rating
IP66/IP67, Type 4X
Input
1 x 4 … 20 mA sensor input
Output
1 x 0/4 … 20 mA current output
3 x operating relay
1x failure relay (instead of operating relay)
