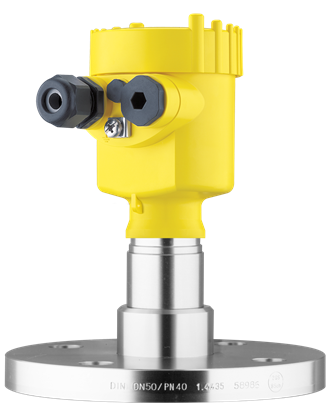

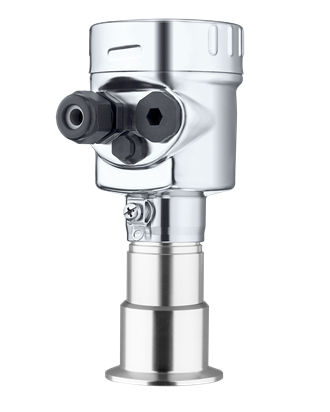

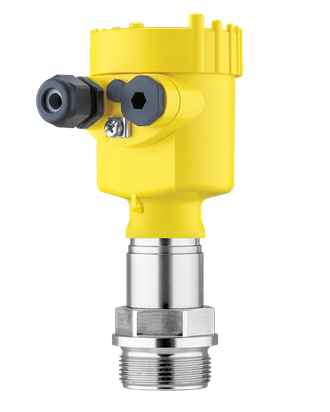

VEGABAR 83

Druckmessumformer mit metallischer Messzelle

Mit metallischer Messzelle, für hohe Drücke

Anwendungsbereich

Für Messungen von Flüssigkeiten und viskosen Füllgütern mit hohem Prozessdruck. Mit jedem anderen Sensor der VEGABAR-Serie 80 zur elekronischen Differenzdruckmessung kombinierbar.
Der VEGABAR 83 ist ein Druckmessumformer zur Druckmessung von Gasen, Dämpfen und Flüssigkeiten in allen Industriebereichen. Der VEGABAR 83 bietet besondere Vorteile bei Applikationen mit hohen Drücken. Das einfache Zusammenschalten von Sensoren der VEGABAR Serie 80 als elektronischer Differenzdruck eröffnet neue Möglichkeiten zur Messung von Differenzdrücken.

Ihr Nutzen

  • Höchste Zuverlässigkeit und Sicherheit durch bewährte Technik
  • Hohe Messsicherheit durch vakuumfeste Ausführung
  • Universell einsetzbar durch verschweißte Messzelle

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Der Spezialist für Hochdruck mit metallischer Messzelle

Das Druckmessgerät VEGABAR 83 eignet sich bestens für Füllstand- und Druckmessungen von Flüssigkeiten und viskosen Füllgütern mit hohem Prozessdruck. Dank der metallischen Messzelle liefert er eine exzellente Messgenauigkeit, auch unter Vakuum.

Das Druckmessgerät ist erste Wahl für die Prozessdruck- oder Füllstandmessung in Prozessen mit Hochdruck, wie z. B. zur
  • Steuerdruckmessung von Hydraulikpumpen
  • Förderdruckmessung von Produktleitungen
  • Füllstandmessung von Bitumen in einer Asphaltmischanlage
  • Füllstandmessung in Lagertanks, z. B für Milch in Molkereien
Technische Daten
Messbereich - Distanz
- [Meter - Foot]
Messbereich - Druck
-1 ... 1000 bar [Bar - kPa - psi]
Prozesstemperatur
-40 ... 200 °C [°C - °F]
Prozessdruck
-1 ... 1000 bar [Bar - kPa - psi]
Messgenauigkeit
0,075 %
Medienberührte Werkstoffe
316L
Alloy C22 (2.4602)
316Ti (1.4571)
Alloy C4 (2.4610)
Gewindeanschluss
≥ G½, ≥ ½ NPT
Flanschanschluss
≥ DN25, ≥ 1"
Hygieneanschlüsse
Rohrverschraubung ≥ DN25 - DIN 11851
Varivent ≥ DN25
asept. Anschluss mit Spannflansch - DN32
Aseptik Flanschverbindung ≥ DN50 - DIN11864-2
SMS 1145 DN51
SMS DN38
Aseptik Verschraubungen ≥ DN33 - DIN11864-1-A
Aseptik Bundklemmst.DN40PN40 DIN11864-3-A
Aseptik Klemmverbindung DIN11864-3-A; DN50 Rohr ø53
Swagelok VCR-Verschraubung
Varivent G125
Dichtungswerkstoff
keine medienberührende Dichtung
Gehäusewerkstoff
Kunststoff
Aluminium
Edelstahl (Feinguss)
Edelstahl (elektropoliert)
Schutzart
IP66/IP67
IP66/IP68 (1 bar)
IP68 (0,2 bar)
IP66/IP68 (25 bar)
IP69K
Ausgang
Profibus PA
Foundation Fieldbus
4 … 20 mA
4 … 20 mA/HART - Zweileiter
Modbus
Secondary-Elektronik für elektronischen Differenzdruck
Umgebungstemperatur
-40 ... 80 °C
Zulassungen
Geltungsbereich
ATEX / Europa
FM / USA
EAC (GOST) / Weißrussland
EAC (GOST) / Russland
IEC / weltweit
NEPSI / China
INMETRO / Brasilien
CCOE / Indien
CSA / USA und Kanada
IA
UKEX
Explosionsschutz
Eigensicherheit "i"
Druckfeste Kapselung " d"
Staubexplosionsschutz durch Gehäuse "t"
Lebensmittel/Pharma
3A
EHEDG
FDA
EG1935/2004
Schiffzulassung
ABS
BV
CCS
DNV
LR
RINA
Überfüllsicherung
WHG
VLAREM II
SIL-Qualifikation
SIL2
Anzeige & Bedienung
Bedienung
PLICSCOM
PC, PACTware und DTM
HART-Communicator
Software (z. B. AMS™, PDM)
Anzeige
Anzeige-/Bedienmodul PLICSCOM
VEGADIS 81
VEGADIS 82

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.
