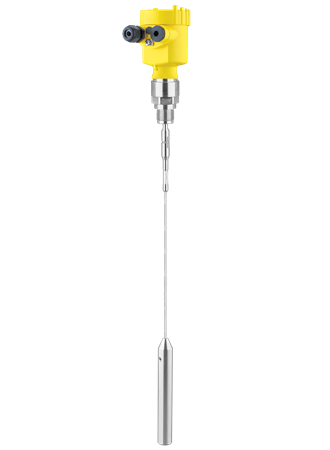

VEGAFLEX 82

TDR-Sensor zur kontinuierlichen Füllstandmessung von Schüttgütern

Universeller TDR-Sensor für leichte Schüttgüter

Anwendungsbereich

Seil- oder Stabsensor. Selbst in Anwendungen mit starker Staubentwicklung, Kondensatbildung oder Anhaftungen liefert der Sensor präzise und sichere Messwerte.
Mit dem VEGAFLEX 82 messen Sie wartungsfrei leichte und schwere Schüttgüter aller Art. Selbst in Anwendungen mit starker Staubentwicklung, Kondensatbildung oder Anhaftungen liefert der Sensor präzise und sichere Messwerte. Der VEGAFLEX 82 ist eine wirtschaftliche und sichere Lösung für Ihre Messaufgabe.

Ihr Nutzen

  • Die geführte Bedienung ermöglicht eine einfache, zeitsparende und sichere Inbetriebnahme
  • Kürzbare Sonden bieten eine einfache Standardisierung und höchste Flexibilität bei der Planung
  • Mit der automatischen Sondenendeverfolgung können nahezu alle Schüttgüter gemessen werden

Produkt konfigurieren

Produkt konfigurieren

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Geführtes Füllstand-Radar – optimal für die Messung aller Schüttgüter

Das zur Messung aller Schüttgüter optimierte Geführte Füllstand-Radar VEGAFLEX 82 hat sein Einsatzgebiet in den unterschiedlichsten Industrien – von der Chemie bis zur Energieerzeugung, in Zementwerken, bei der Kunststoffherstellung oder genauso bei der Lagerung von Getreide. Es ist betriebssicher und messgenau, auch unter typischen Prozessbedingungen bei der Messung von Schüttgütern, wie Staub oder Lärm oder sich verändernder Dielektrizitätszahl.

Das Geführte Füllstand-Radar leistet hervorragende Arbeit in Schüttgut-Anwendungen, wie z. B.

  • Füllstandmessung im Getreidesilo
  • Füllstandmessung in Kunststoffen
  • Füllstandmessung im Zementsilo

Weitere Anwendungen

Abfüllsilo für Farbpigment

Füllstandmessung und Grenzstanderfassung bei der Farbpigment-Abfüllung

Standmessung und Grenzstanderfassung bei der Farbpigment-Abfüllung

Zur Anwendung

Silo für Zuschlagstoffe

Füllstandmessung im Silo für Zuschlagstoffe

Füllstandmessung im Silo für Zuschlagstoffe

Zur Anwendung

Kalksilo II

Füllstandmessung und Grenzstanderfassung im Kalksilo

Füllstandmessung und Grenzstanderfassung im Kalksilo

Zur Anwendung

Mittlere Silos für Schüttgüter

Füllstandmessung und Grenzstanderfassung in mittleren Silos

Standmessung und Grenzstanderfassung in Silos

Zur Anwendung
Technische Daten
Messbereich - Distanz
75 m [Meter - Foot]
Prozesstemperatur
-40 ... 200 °C [°C - °F]
Prozessdruck
-1 ... 40 bar [Bar - kPa - psi]
Messgenauigkeit
± 2 mm
Ausführung
Basisausführung für wechselbares Seil ø 4, ø 6 PA-besch.
Basisausführung für wechselbares Seil ø 6, ø11 PA-besch., Stab ø16
wechselbarer Stab ø 16 mm
wechselbares Seil ø 2 mm mit Straffgewicht
wechselbares Seil ø 6 mm mit Straffgewicht
wechselbares, PA-beschichtetes Stahlseil ø 6 mm mit Straffgewicht
wechselbares, PA-beschichtetes Stahlseil ø 11 mm mit Straffgewicht
Medienberührte Werkstoffe
316L
Alloy C22 (2.4602)
PA
Gewindeanschluss
≥ G¾, ≥ ¾ NPT

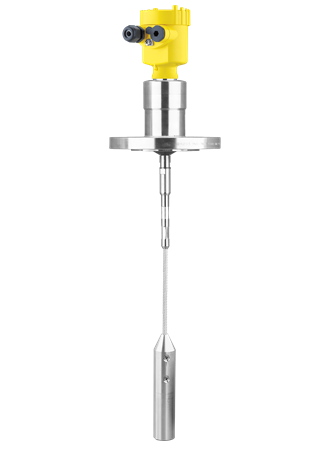

Flanschanschluss
≥ DN25, ≥ 1"
Dichtungswerkstoff
EPDM
FKM
FFKM
Gehäusewerkstoff
Kunststoff
Aluminium
Edelstahl (Feinguss)
Edelstahl (elektropoliert)
Schutzart
IP66/IP68 (0,2 bar)
IP66/IP67
IP66/IP68 (1 bar)
Ausgang
Profibus PA
Foundation Fieldbus
4 … 20 mA/HART - Zweileiter
Modbus
4 … 20 mA/HART - Vierleiter
Umgebungstemperatur
-40 ... 80 °C
Zulassungen
Geltungsbereich
ATEX / Europa
CSA / Kanada
FM / USA
EAC (GOST) / Weißrussland
EAC (GOST) / Kasachstan
EAC (GOST) / Russland
IEC / weltweit
KOSHA / Korea
NEPSI / China
UKR Sepro / Ukraine
INMETRO / Brasilien
CCOE / Indien
UKEX
Explosionsschutz
Eigensicherheit "i"
Druckfeste Kapselung " d"
Staubexplosionsschutz durch Gehäuse "t"
Schiffzulassung
ABS
BV
CCS
DNV
LR
NK
RINA
Überfüllsicherung
WHG
VLAREM II
SIL-Qualifikation
SIL2
Anzeige & Bedienung
Bedienung
PLICSCOM
PC, PACTware und DTM
HART-Communicator
Software (z. B. AMS™, PDM)
Anzeige
Anzeige-/Bedienmodul PLICSCOM
VEGADIS 81
VEGADIS 82

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.
