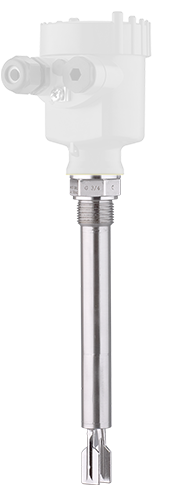

VEGASWING 63

Vibrationsgrenzschalter mit Rohrverlängerung für Flüssigkeiten

Für Flüssigkeiten (Dichte: > 0,5 … 2,5 g/cm³) – mit Rohrverlängerung


Anwendungsbereich

Die Position des Schaltpunktes kann bis zu 6 m vom Montageort entfernt liegen. Vielzahl von Prozessanschlüssen, Zulassungen und Gehäuse- und Elektronikausführungen.
Der VEGASWING 63 ist ein universell einsetzbarer Vibrationsgrenzschalter für alle Flüssigkeiten. Unabhängig von der Montageposition detektiert er sicher und millimetergenau den Grenzstand. Das Gerät kann zur Voll- oder Leermeldung, als zugelassene Überfüllsicherung oder Trockenlauf- bzw. Pumpenschutz in Behältern eingesetzt werden. Die Position des Schaltpunktes wird über die Rohrverlängerung festgelegt. Der VEGASWING 63 bietet höchste Zuverlässigkeit und Sicherheit in einem breiten Anwendungsspektrum.

Ihr Nutzen

  • Precise and reliable function due to product-independent switching point
  • Low maintenance costs
  • Minimum time and cost expenditure thanks to simple setup without medium

Produkt konfigurieren

Produkt konfigurieren
Anwendung
Technische Daten
Dokumentation
Zubehör
Produkt konfigurieren

Weitere Anwendungen

Wasserspeicher

Füllstand- und Grenzstandmessung im Wasserspeicher

Füllstand- und Grenzstandmessung im Wasserspeicher

Zur Anwendung

BTX-Abscheider

Füllstandmessung und Grenzstanderfassung in BTX-Abscheidern

Füllstandmessung und Grenzstanderfassung in BTX-Abscheidern

Zur Anwendung

Lagertank für wasserfreies Ammoniak

Füllstandmessung und Grenzstanderfassung im Lagertank für wasserfreies Ammoniak

Füllstandmessung und Grenzstanderfassung im Lagertank für wasserfreies Ammoniak

Zur Anwendung

Prozessbehälter in der Ethanol-Anlage

Füllstand- Druckmessung und Grenzstanderfassung im Prozessbehälter

Füllstand-, Druckmessung und Grenzstanderfassung im Prozessbehälter

Zur Anwendung

Ausschreibungstexte

Technische Daten
Process temperature
-50 ... 250 °C [°C - °F]
Process pressure
-1 ... 64 bar [Bar - kPa - psi]
Version
Standard
Hygienic applications
with gas-tight leadthrough
with tube extension
with temperature adapter
Materials, wetted parts
PFA
316L
Alloy C22 (2.4602)
Alloy 400 (2.4360)
ECTFE
Enamel
Threaded connection
≥ G¾, ≥ ¾ NPT
Flange connection
≥ DN25, ≥ 1"
Hygenic fittings
Clamp ≥ 1" - DIN32676, ISO2852
Slotted nut ≥ 1½", ≥ DN40 - DIN 11851
Varivent ≥ DN25
hygienic fitting F40 with compression nut
SMS 1145 DN51
SMS DN38
Hygienic fittings ≥ DN25 - DIN11864-1-A
Hygienic flange connection DIN11864-2-A; DN60(ISO)ø60,3
SMS socket piece DN38 PN6
Seal material
no media contact
Housing material
Plastic
Aluminium
Stainless steel (precision casting)
Stainless steel (electropolished)
Protection rating
IP66/IP67
IP66/IP68 (1 bar)
IP65
Output
Relay (DPDT)
Contactless electronic switch
Transistor (NPN/PNP)
Two-wire
NAMUR
Ambient temperature
-40 ... 70 °C
Zulassungen
Scope
ATEX / Europe
CSA / Canada
FM / USA
EAC (GOST) / Belarus
EAC (GOST) / Kazakhstan
EAC (GOST) / Russia
IEC / worldwide
KOSHA / Korea
NEPSI / China
UKR Sepro / Ukraine
INMETRO / Brazil
CCOE / India
Explosion protection
Intrinsic safety "i"
Flameproof enclosure "d"
Dust explosion protection through housing "t"
Foodstuffs/Pharma
3A
EHEDG
FDA
Ship approval
ABS
BV
CCS
DNV
GL
LR
RINA
RMROS
Overfill protection
WHG
VLAREM II
SIL qualification
SIL2
Anzeige & Bedienung
Indication
Pluggable display module PLICSLED
