Ultraschall war gestern –
die Zukunft ist Radar!

Kompakte Füllstandsensoren mit 80 GHz-Radartechnologie liefern zuverlässige Messergebnisse unter allen Bedingungen.

Vorteile der Radar-Technologie gegenüber Ultraschallsensoren

Wo Füllstandmessung mit Ultraschall an ihre Grenzen kommt

Im Vergleich zu Ultraschallmessgeräten messen Radarsensoren unbeeinflusst von Temperaturschwankungen, bei Vakuum oder hohen Drücken und sind unempfindlich gegenüber Verschmutzungen. 80 GHz-Radarsensoren überzeugen außerdem durch eine sehr gute Signalfokussierung. Dadurch lassen sich Mess- und Störsignale besser trennen – die Messung wird um ein Vielfaches einfacher und genauer.

Prozess- und Umgebungseinflüsse

Radarsensoren sind unbeeinflusst von Temperatur, Druck oder Vakuum und liefern bei allen Umwelt­bedingungen korrekte Messwerte.
weiterlesen

Aufgrund ihres physikalischen Messprinzips sind Ultraschallsensoren erheblichen Einflüssen ausgesetzt, da sich die Schalllaufzeit mit der Temperatur, z. B. durch Sonneneinstrahlung und Gaszusammensetzung, ändert. Auch bei starker Nebelbildung, Wind oder Regen werden die Schallwellen zusätzlich gedämpft und der Messbereich weiter eingeschränkt.

Blockdistanz und Überflutbarkeit

Radarsensoren ermöglichen eine sichere Messung bis zur Sensorantenne, auch bei Überflutung.
weiterlesen

Prozessbedingt kommt es in einigen Anwendungen zu Überflutungen der Sensoren. Ultraschallsensoren werden daher oft durch mechanische Überflutungshülsen geschützt. Solche Komponenten können jedoch leicht verschmutzen und die Zuverlässigkeit der Messung beeinträchtigen. Radarsensoren haben keine Totzone, benötigen keine Schutzhülsen und messen auch bei Überflutung sicher.

Verschmutzungen und Kondensat

Radarsensoren sind unempfindlich gegenüber Verschmutzungen und müssen nicht gereinigt werden.
weiterlesen

In vielen Anwendungen kämpfen Sensoren mit Anhaftungen. Gerade bei Ultraschallsensoren wird dadurch die Zuverlässigkeit des Messsignals beeinflusst und die Totzone vergrößert. Durch eine optimierte Signalverarbeitung können Radarsensoren Störungen ausblenden, die durch Anhaftungen am Antennensystem entstehen.

Zuverlässigkeit und Genauigkeit

Radarsensoren können auch bei beengten Platzverhältnissen und Einbauten eingesetzt werden.
weiterlesen

Durch die hohe Fokussierung der 80 GHz-Technologie lässt sich der Radarstrahl fast punktgenau auf das zu messende Medium ausrichten. Somit entstehen auch bei Einbauten, wie Rohren oder Pumpen, in engen Schächten oder bei Ablagerungen an Wänden, keine Störsignale. Im Vergleich zu Ultraschallsensoren ist keine Störsignalausblendung notwendig.

Unsere digitale Zeitung

Lernen Sie das ePaper-Format kennen. Erfahren Sie alles rund um Füllstand- und Druckmesstechnik in der Trinkwasserversorgung und Abwasseraufbereitung und warum Radar das bessere Ultraschall ist.
Die VEGA NEWS als digitale Zeitung:

  • Integrierte 3D-Animationen und Anwendungslösungen
  • Interaktive Elemente und Links zu YouTube-Videos
  • Alle technischen Daten und Zeichnungen zu den Sensoren

Jetzt lesen

Zuverlässige Messung von Flüssigkeiten und Schüttgütern

Radar-Füllstandsensoren messen berührungslos den Füllstand von Flüssigkeiten und Schüttgütern z. B. in Behältern mit Laugen, Säuren oder Hilfsstoffen, in kleinen Schüttgutsilos oder in Kunststofftanks von außen.

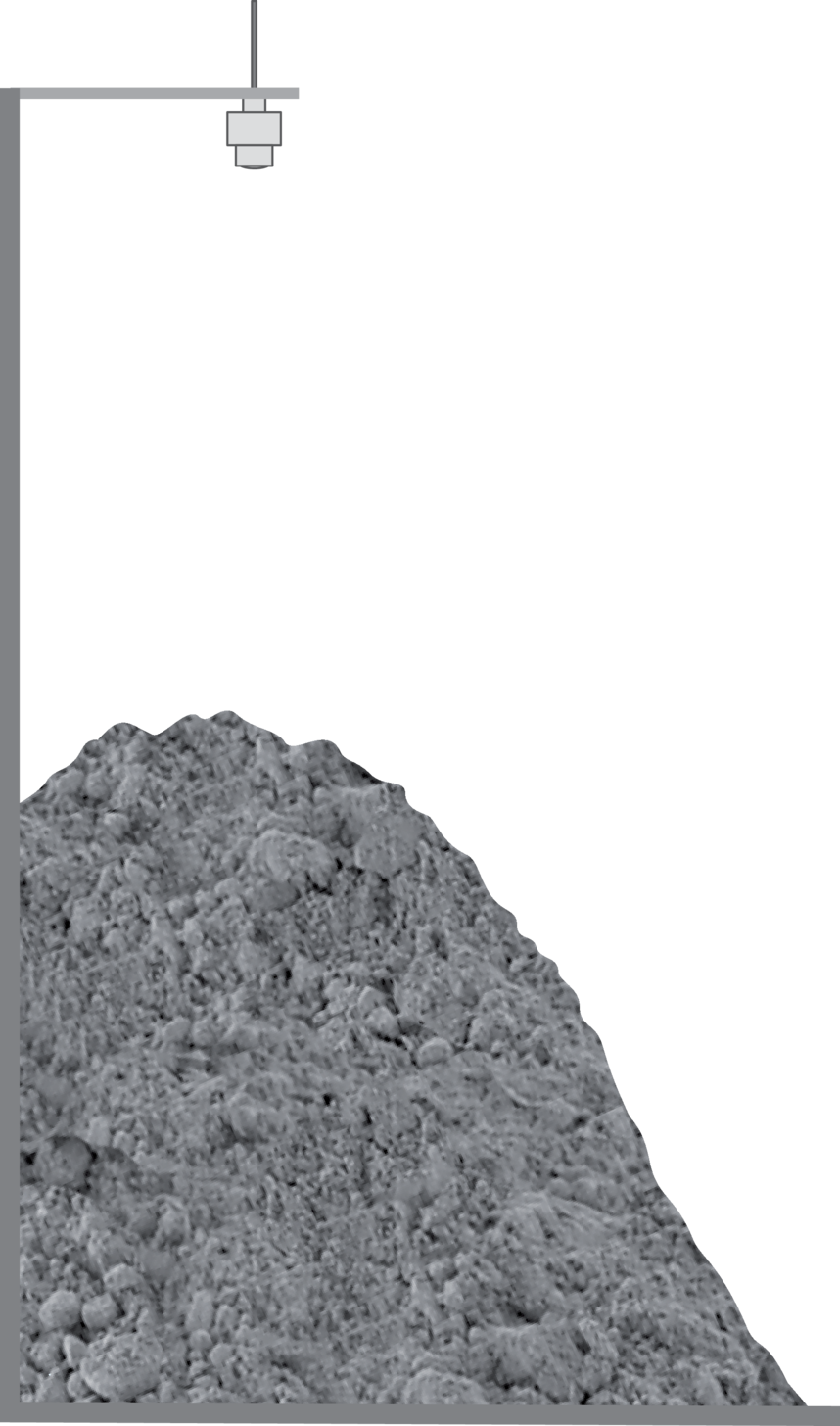

Offene Halden und Container

  • Zuverlässige Inhaltserfassung im Container
  • Wartungsfreier Betrieb durch berührungslose Messung
  • Hochbeständige Materialien stellen eine lange Lebensdauer sicher
Zur Anwendung

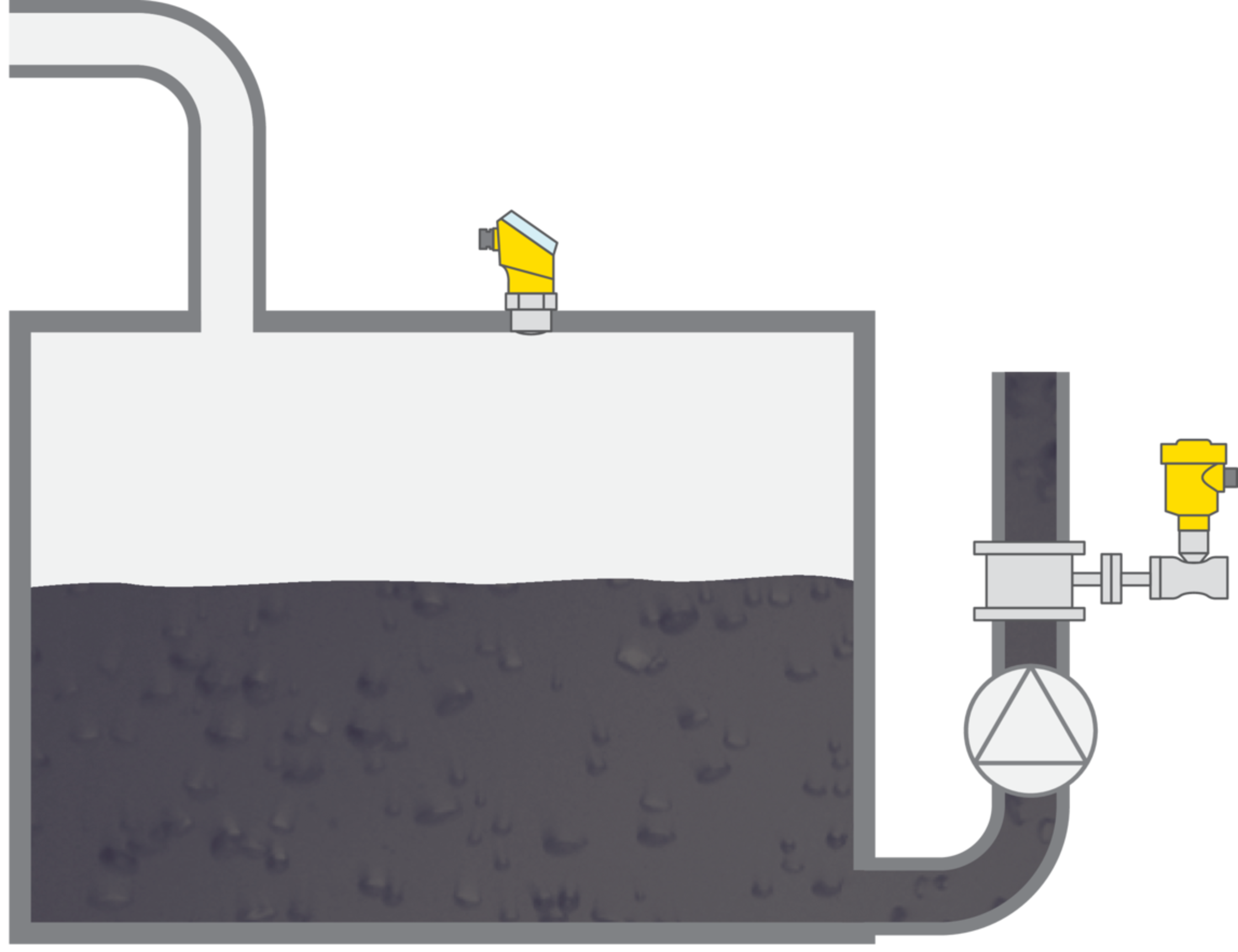

Lagerbehälter für Schüttgüter und Flüssigkeiten

  • Messung bis zum Boden auch bei Medien mit niedriger Dielektrizitätszahl
  • Optimale Ausnutzung des Behältervolumens durch geringe Blockdistanzen
Zur Anwendung

Von außen messen

  • Zuverlässige Messung durch den Behälter hindurch
  • Installation nachträglich ohne Öffnung des Behälters möglich
Zur Anwendung

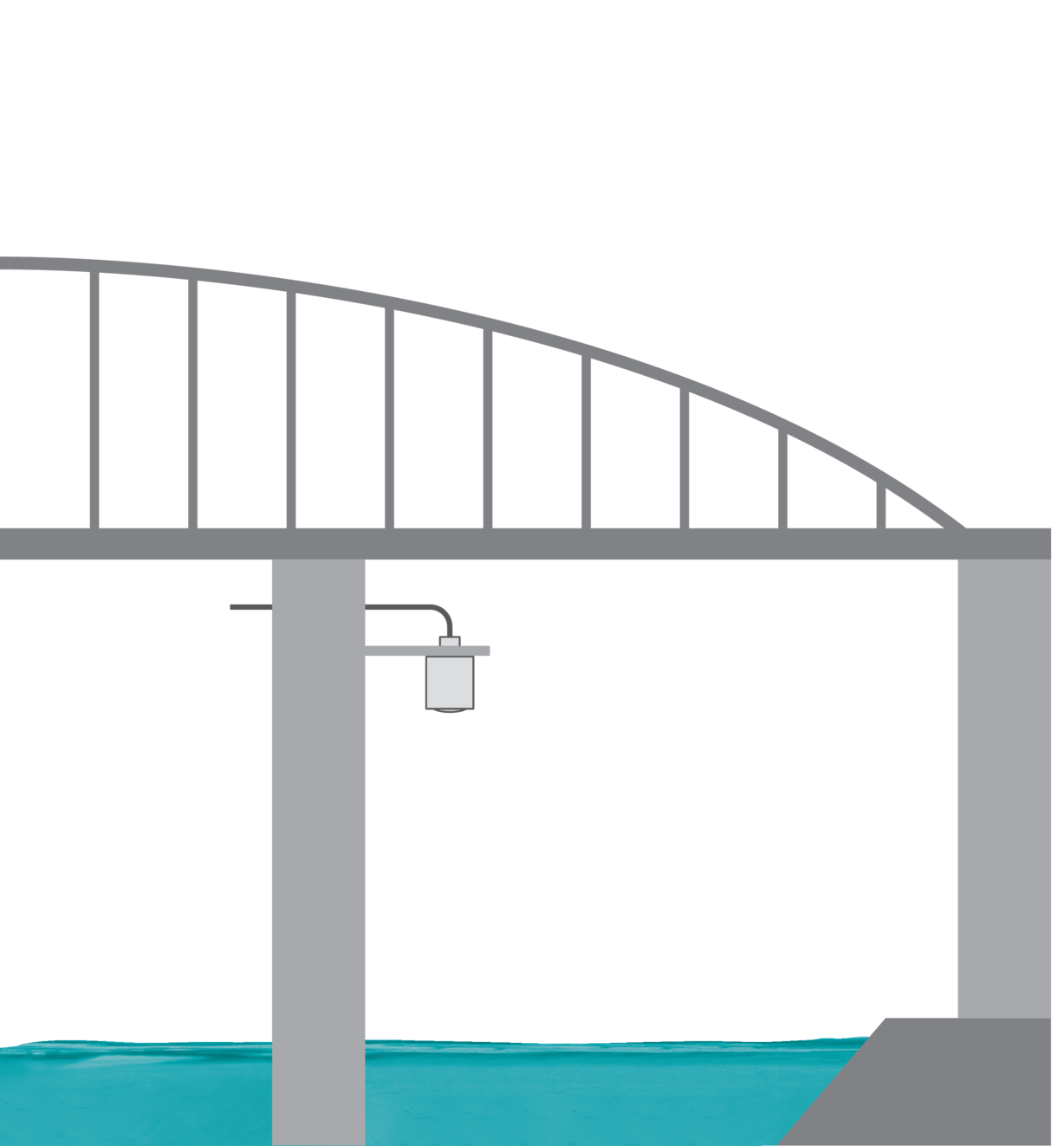

Hohe Schutzart IP 68

  • Zuverlässige Überwachung der Flusspegel
  • Einfache Montage und Signalübertragung
  • Drahtlose Übertragung des Messwertes
Zur Anwendung

Warum Radar das bessere Ultraschall ist

„VEGA talk" ist eine monatliche Serie auf dem VEGA-YouTube-Kanal. Die beiden Gesichter für das Format sind Tom Mulvey und Stefan Sum. Beide sind „im richtigen Leben“ VEGA-Mitarbeiter und unterhalten uns regelmäßig mit aktuellen Themen. Dieses Mal hat Tom den Produktmanager Jürgen Skowaisa für Radar eingeladen, um den Radarsensor VEGAPULS zu präsentieren.

Messen Radarsensoren auch bei wechselnden Temperaturen?

Wir benötigen Ihre ZustimmungDieser Inhalt wird von einem externen Anbieter bereitgestellt. Wenn Sie den Inhalt aktivieren, werden ggfs. personenbezogene Daten verarbeitet und Cookies gesetzt.

Messen Radarsensoren auch bei Überflutung
sicher?

Wir benötigen Ihre ZustimmungDieser Inhalt wird von einem externen Anbieter bereitgestellt. Wenn Sie den Inhalt aktivieren, werden ggfs. personenbezogene Daten verarbeitet und Cookies gesetzt.

Messen Radarsensoren auch bei Anhaftungen zuverlässig?

Wir benötigen Ihre ZustimmungDieser Inhalt wird von einem externen Anbieter bereitgestellt. Wenn Sie den Inhalt aktivieren, werden ggfs. personenbezogene Daten verarbeitet und Cookies gesetzt.

Füllstandsensoren VEGAPULS

Mit festem Kabelanschluss
Mit Kabelanschlussraum
Mit festem Kabelanschluss Schutzart IP66/IP68, Type 6P
Schutzart IP66/IP68, Type 6P
Mit festem Kabelanschluss Schutzart IP66/IP68, Type 6P

VEGAPULS C 11

Messbereich bis 10 m,
Messgenauigkeit ± 5 mm,
4 … 20 mA

Zum Produkt
Mit festem Kabelanschluss Schutzart IP66/IP68, Type 6P

VEGAPULS C 21

Messbereich bis 20 m,
Messgenauigkeit ± 2 mm,
4 … 20 mA, HART, Modbus, SDI-12
Explosionsschutz

Zum Produkt

VEGAPULS C 22

Messbereich bis 20 m,
Messgenauigkeit ± 2 mm,
4 … 20 mA, HART, Modbus, SDI-12
Explosionsschutz
Zum Produkt

VEGAPULS C 23

Messbereich bis 30 m,
Messgenauigkeit ± 2 mm,
4 … 20 mA, HART, Modbus, SDI-12
Explosionsschutz

Zum Produkt
Mit Kabelanschlussraum Schutzart IP66/IP67, Type 4X
Schutzart IP66/IP67, Type 4X

VEGAPULS 11

Messbereich bis 10 m,
Messgenauigkeit ± 5 mm,
4 … 20 mA


Zum Produkt

VEGAPULS 21

Messbereich bis 20 m,
Messgenauigkeit ± 2 mm,
4 … 20 mA, HART
Explosionsschutz

Zum Produkt

VEGAPULS 31

Messbereich bis 20 m,
Messgenauigkeit ± 2 mm,
4 … 20 mA, HART
Explosionsschutz
Vor-Ort-Anzeige und -Bedienung

Zum Produkt

Neues Herz für Radarsensoren

Radarsensoren sind heute in allen Bereichen des täglichen Lebens zu finden, vom einfachen Bewegungsmelder für Türöffner bis zum komplexen Abstandssensor in Fahrzeugen. Allerdings unterscheiden sich die Anforderungen bei industriellen Füllstandmessungen deutlich.

Der von VEGA neu entwickelte Radar-Mikrochip wurde speziell für die Anforderungen in der Füllstandmessung optimiert. Dank der kleinen Bauform sind nun sehr kompakte Sensoren möglich. Diese sind deutlich preisgünstiger und können in nahezu allen Anwendungen die bisherigen Ultraschallsensoren ersetzen.

  • Optimiert für die Reflexionseigenschaften unterschiedlicher Medien
  • Kleinste Bauform für den Aufbau kompakter Sensortechnik
  • 80 GHz-Technologie für eine sehr gute Signalfokussierung
  • Hohe Genauigkeit in weiten Temperaturbereichen
  • Geringer Energieverbrauch optimiert für die Füllstandmessung
  • Integrierte Funktionsüberwachung reduziert Wartungsaufwand


Steuergeräte

Die optionalen VEGAMET-Steuergeräte sind eine Ergänzung der VEGAPULS-Radarsensoren und optimal für die Anforderungen in der Wasser- und Abwasserindustrie. Sie ermöglichen eine einfache Umsetzung von Pumpensteuerungen, Durchflussmessungen in offenen Gerinnen und Überfüllsicherung nach WHG.
VEGAMET 141, 142
VEGAMET 341, 342
VEGAMET 841, 842, 861, 862
für analoge-Sensoren,
Tragschienenmontage
Compact controller and display instrument for level sensors

VEGAMET 141

Eingang:
1x 4 … 20 mA-Sensoreingang
Ausgang:
1x 0/4 … 20 mA-Stromausgang,
3x Arbeitsrelais
Zum Produkt
Compact controller and display instrument for level sensors

VEGAMET 142

Eingang:
2x 4 … 20 mA-Sensoreingang
Ausgang:
2x 0/4 … 20 mA-Stromausgang,
3 x Arbeitsrelais
Zum Produkt
für analoge-Sensoren,
Schalttafelmontage
Built-in controller and display instrument for level sensors

VEGAMET 341

Eingang:
1x 4 … 20 mA-Sensoreingang
Ausgang:
1x 0/4 … 20 mA-Stromausgang,
3x Arbeitsrelais
Zum Produkt
Built-in controller and display instrument for level sensors

VEGAMET 342

Eingang:
2x 4 … 20 mA-Sensoreingang
Ausgang:
2x 0/4 … 20 mA-Stromausgang,
3 x Arbeitsrelais
Zum Produkt
VEGAMET 841, 842 für analoge-Sensoren
für analoge oder digitale Sensoren, Datenlogger,
Feldgehäuse

VEGAMET 841

Eingang:
1x 4 … 20 mA-Sensoreingang

Ausgang:
1x 0/4 … 20 mA-Stromausgang,
3x Arbeitsrelais
Zum Produkt

VEGAMET 842

Eingang:
2x 4 … 20 mA-Sensoreingang

Ausgang:
2x 0/4 … 20 mA-Stromausgang,
3 x Arbeitsrelais
Zum Produkt

VEGAMET 861

Eingang:
1x 4 … 20 mA/HART-Sensoreingang,
2x Digitaleingang
Ausgang:
1x 0/4 … 20 mA-Stromausgang,
4x Arbeitsrelais
Zum Produkt

VEGAMET 862

Eingang:
2x 4 … 20 mA/HART-Sensoreingang,
4x Digitaleingang
Ausgang:
3x 0/4 … 20 mA-Stromausgang,
6 x Arbeitsrelais
Zum Produkt

Vernetzte Lösungen

Bei der Entwicklung der kompakten Geräteserie lag der Fokus auch auf der einfachen Montage und Bedienung. So lassen sich alle Parameter schnell einstellen. Über die VEGA Tools-App auch drahtlos per Smartphone oder Tablet. Mit myVEGA erhalten Sie zusätzlich alle Informationen rund um Ihre Produkte.

Die drahtlose Kommunikation schafft bessere Zugänglichkeit: Ganz einfach per VEGA Tools-App – über jedes vorhandene Smartphone oder Tablet.

Drahtlose Bedienung

Mit Bluetooth blickt VEGA weit in die Zukunft. Aber die Funktechnologie verleiht Prozessen schon heute mehr Flexibilität. Die drahtlose Kommunikation schafft bessere Zugänglichkeit: In Reinräumen, rauen Industrieumgebungen oder Ex-Bereichen. Sie erlaubt die Parametrierung, Anzeige und Diagnose aus einer Entfernung von bis zu 25 Metern, spart damit Zeit und vermeidet Gefahren. Ganz einfach per VEGA Tools-App – über jedes vorhandene Smartphone oder Tablet.

Mit myVEGA als persönliche Informations-Plattform stehen Ihnen zahlreiche Online-Funktionen rund um die VEGA-Produkte zur Verfügung.

myVEGA

Mit myVEGA als persönliche Informations-Plattform stehen Ihnen zahlreiche Online-Funktionen rund um die VEGA-Produkte zur Verfügung.
  • 2D-/3D-Zeichnungen für konfigurierte Geräte
  • Zugriff auf Produktdokumentation und Bestelldaten
  • Zugangscodes für VEGA-Sensoren
Mehr Infos
Broschüre Radar ist das bessere Ultraschall

Broschüre Radar ist das bessere Ultraschall

Kompakte Füllstandsensoren mit 80 GHz-Radartechnologie
Jetzt herunterladen

Haben wir Ihr Interesse geweckt?

Jede Anwendung ist anders und hat ihre speziellen Herausforderungen. Sie möchten im persönlichen Gespräch mit einem Experten klären, welches der ideale Sensor für Ihre Anforderungen ist? Wir beraten Sie gerne bei der Geräteauswahl.
