Depósitos de hidrógeno con hidrógeno líquido
Medición de nivel en depósitos con hidrógeno líquido
|
|
Datos de proceso
Tarea de medición:
Medición de nivel
Punto de medición:
Depósito
Rango de medición hasta:
15 m
Producto:
Hidrógeno líquido
Temperatura de proceso:
-253 ... -251 °C
Presión de proceso:
0 ... +1 bar
Requisitos especiales:
Baja densidad, baja constante dieléctrica y desgasificación del producto
Área de aplicación
El transporte de hidrógeno en largas distancias se hace por barco. Para tener las menores pérdidas posibles, el hidrógeno se enfría a -253 °C a 1 bar de presión para poder almacenarlo en forma líquida. El nivel se puede medir mediante unas finas líneas de impulsos y la presión diferencial convencional o mediante un radar de irradiación libre. No se necesita ningún complejo tubo tranquilizador, que además provocaría un mayor aporte de calor.
Ventajas
Fiabilidad
Elevada precisión incluso con densidades bajas
Rentabilidad
Medición de nivel exacta para un almacenamiento óptimo
Comodidad
Fácil instalación sin tubo tranquilizador
Productos recomendados
Solución 1
Solución 2
VEGADIF 85

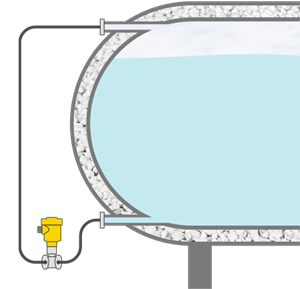

Medición de nivel mediante presión diferencial en depósitos con hidrógeno líquido
- Medición fiable gracias a la membrana con revestimiento de oro
- Valores de la medición precisos incluso con las presiones hidrostáticas más bajas
- Transmisión de la presión diferencial y la absoluta a través de una segunda salida de corriente
Rango de medición - Presión
-40 ... 40 bar
Temperatura de proceso
-40 ... 105 °C
Presión de proceso
-1 ... 400 bar
VEGAPULS 6X

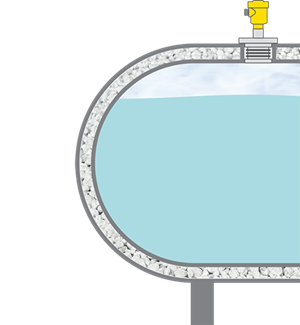

Medición de nivel radar en el depósito con hidrógeno líquido
- Medición fiable incluso con las temperaturas del producto más bajas
- Medición exacta a pesar de la baja constante dieléctrica del hidrógeno líquido
- No requiere la instalación de un tubo tranquilizador
Rango de medición - Distancia
120 m
Temperatura de proceso
-196 ... 450 °C
Presión de proceso
-1 ... 160 bar
