Mesure de niveau de condensat
Mesure de pression différentielle électronique
évaporateur
Domaine d'application
Dans notre cas d’étude, un évaporateur installé en extérieur, nettoie de la vapeur avant de l’injecter dans son réseau de fluides. Lorsqu’il s’agit comme ici de travaux neufs, la mise en place d’une mesure de pression différentielle par delta-P implique de prendre en compte plusieurs contraintes :
Non seulement il faut déterminer avec précision la longueur des capillaires, mais il faut également penser à les calorifuger et prévoir une protection mécanique de ceux-ci.
Enfin, le réglage des sondes nécessite d’avoir du produit dans la cuve, ce qui peut être contraignant dans le cas de travaux neufs, phase pour laquelle la production n’est pas encore lancée.
Il est alors aisé de constater que le delta-P classique n’est pas forcément la meilleure solution.
La solution

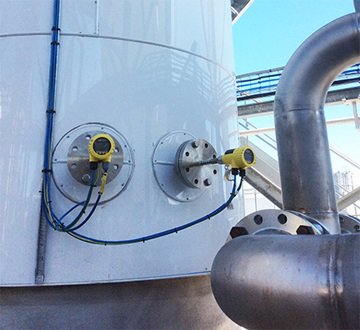

Capteur de pression e-DP pour hautes températures
Pour simplifier l’installation et minimiser le coût de la chaîne de mesure, une mesure de pression différentielle électronique (e-DP) est mit en œuvre. Les capillaires sont remplacés par un simple câble électrique qui relie deux transmetteurs de pression ensemble.
L’absence de capillaires permet de procéder au réglage de la chaîne de mesure même en l’absence de produit, et donc avant le lancement de la production.
De plus, comme l’e-DP utilise deux capteurs de pressions standard cela permet de minimiser le nombre de références à mettre en stock.
Les avantages :
- Robuste. L’absence de capillaires résout les problèmes d’isolation, de protection mécanique, d’encombrement et de montage. Il n’est pas nécessaire de prévoir une isolation des capillaires ou d’intégrer l’influence de ceux-ci sur la précision de mesure.
- Réglage aisé, sans produit. Il suffit de configurer l’échelle de mesure souhaitée. Le capteur calcule tout seul la Delta-P.
L’e-DP est également utilisée avec succès pour d’autres applications telles que :
- Mesure de pression dans une sphère de stockage de GPL.
- Contrôle d’encrassement de pompes par e-DP.
