Condensateur
Mesure de pression et détection de niveau dans un condensateur
|
|
Données process
Tâche de mesure:
Mesure de pression et détection de niveau
Point de mesure:
Cuve et conduite
Plage de mesure jusqu'à:
+3,5 bar
Produit:
vapeur, eau, liquide réfrigérant
Température process:
+4 … +135 °C
Pression process:
0 … +5 bar
Défis spécifiques:
Variations de température, formation de condensation
Domaine d'application

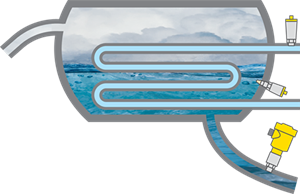

L'eau distillée évaporée dans le séparateur se condense en eau purifiée dans le condensateur. Celui-ci comprend un refroidisseur qui fait baisser la température de la vapeur pour l'amener au point de condensation. L'alimentation en liquide réfrigérant est surveillée au niveau de la conduite. La détection de niveau permet de s'assurer que la quantité de condensat est suffisante pour que la vapeur ne pénètre pas directement dans le circuit jusqu'au réservoir d'eau purifiée.
Vos avantages
Sûr
Aucune interaction des matériaux avec le produit
Économique
Efficacité maximale du process grâce à une mesure fiable
Pratique
Système d'adaptateur uniforme pour tous les raccords process
Produits recommandés
VEGABAR 83
Capteur de pression pour la mesure de pression dans une conduite
- Aucune interaction des matériaux avec l'eau purifiée
- Nettoyage facile grâce au design hygiénique
- Cellule de mesure métallique avec montage arasant, adaptée également pour les hautes températures
Plage de mesure - Distance
-
Plage de mesure - Pression
-1 ... 1000 bar
Température process
-40 ... 200 °C
VEGABAR 28
Capteur de pression pour la mesure de l'alimentation en liquide réfrigérant
- Cellule de mesure céramique CERTEC® résistante au produit réfrigérant agressif
- Mesure fiable même en cas de condensation grâce à la cellule de mesure encapsulée
- Design compact facilitant l'intégration
Plage de mesure - Pression
-1 ... 60 bar
Température process
-40 ... 130 °C
Précision de mesure
0,3 %
VEGAPOINT 21
Détecteur de niveau capacitif dans un condensateur
- Point de commutation sûr avec l'eau et la vapeur
- Nettoyage facile grâce au design hygiénique
- Affichage de l'état de commutation visible à 360°
Plage de mesure - Distance
-
Température process
-40 ... 115 °C
Pression process
-1 ... 64 bar
