Stazione di sollevamento delle acque reflue
Misura di livello nella stazione di sollevamento delle acque reflue
Dati di processo
Compito di misura:
Misura di livello
Punto di misura:
Pozzo per pompe
Campo di misura fino a :
0 … 5 m
Prodotto:
Acque reflue
Temperatura di processo:
+10 ... +30 °C
Pressione di processo:
0 … 0 bar
Sfide particolari:
Adesioni, condensa, formazione di gas, vapore
Campo d'impiego

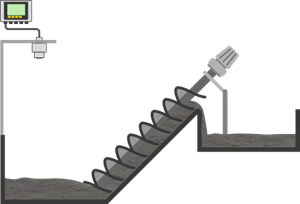

Le acque reflue sporche e grasse di origine domestica e industriale confluiscono nella stazione di sollevamento. L’acqua sporca viene sollevata con una pompa a coclea ad un livello superiore insieme alle sostanze galleggianti in essa contenute ed affluisce all’impianto di depurazione seguendo la pendenza naturale. La misura di livello nel pozzetto di raccolta consente l'impiego razionale delle pompe.
I vostri benefici
Sicuro
Misura affidabile e controllo delle pompe
Economico
Non richiede manutenzione grazie alla tecnica di misura senza contatto
Pratico
Funzionamento sicuro in tutti gli stati operativi
Prodotti consigliati
Soluzione 1
Soluzione 2

VEGAPULS C 21
Misura di livello radar nel pozzetto di raccolta
- Esente da manutenzione grazie alla tecnologia radar a 80 GHz senza contatto
- Semplicità di montaggio che riduce i costi di installazione e messa in servizio
- Calibrazione wireless sicura tramite Bluetooth con smartphone, tablet o PC
Measuring range - Distance
20 m
Process temperature
-40 ... 80 °C
Process pressure
-1 ... 3 bar

VEGAMET 861
Unità di controllo e visualizzazione per il controllo di pompe
- Unità di controllo universale per il controllo di pompe
- Messa in servizio rapida grazie a una guida a menu semplice e all’assistente per l’applicazione
Protection rating
IP66/IP67, Type 4X
Input
1 x 4 … 20 mA/HART sensor input
2x digital input
Output
1 x 0/4 … 20 mA current output
1x failure relay (instead of operating relay)
4x operating relay

VEGAWELL 52
Misura di livello idrostatica nel pozzetto di raccolta per il controllo razionale delle pompe
- Elevata stabilità di deriva di zero nel tempo per un funzionamento senza manutenzione
- Robusta cella di misura in ceramica per un funzionamento affidabile
- Elevata precisione tramite celle di misura graduate in maniera ottimale
Measuring range - Pressure
0 ... 60 bar
Process temperature
-20 ... 80 °C
Process pressure
-

VEGAMET 861
Unità di controllo e visualizzazione per il controllo di pompe
- Unità di controllo universale per il controllo di pompe
- Messa in servizio rapida grazie a una guida a menu semplice e all’assistente per l’applicazione
Protection rating
IP66/IP67, Type 4X
Input
1 x 4 … 20 mA/HART sensor input
2x digital input
Output
1 x 0/4 … 20 mA current output
1x failure relay (instead of operating relay)
4x operating relay
