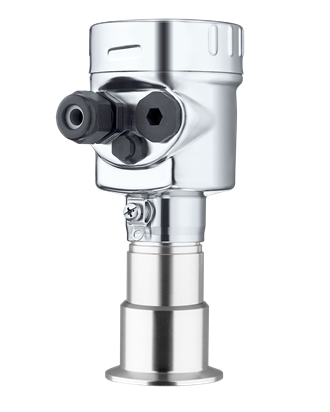

VEGABAR 83

Procesdruksensor met metalen meetcel

Met metallische meetcel, voor hoge drukken

Toepassingsgebied

Voor metingen van vloeistoffen en viskeuze producten met hoge procesdruk. Met elke andere sensor van de VEGABAR Serie 80 combineerbaar voor elektronische verschildrukmeting.
De VEGABAR 83 is een druktransmitter voor drukmeting van gassen, dampen en vloeistoffen in alle industrieën. De VEGABAR 83 biedt bijzondere voordelen bij toepassingen met hoge drukken. De eenvoudige aansluiting van sensoren uit de VEGABAR serie 80 als elektronische verschildruk opent nieuwe mogelijkheden voor het meten van verschildrukken.

Uw voordelen

  • Maximale betrouwbaarheid en veiligheid door middel van bewezen technologie
  • Hoge betrouwbaarheid dankzij vacuümbestendig versie
  • Universeel gebruik door gelaste meetcel

Configureer product

Configureer product
Toepassing
Technische gegevens
Documentatie
Accessoires
Configureer product

De specialist voor hoge druk met metalen meetcel

De druktransmitter VEGABAR 83 is bij uitstek geschikt voor niveau- en druk meten van vloeistoffen en viskeuze producten met een hoge procesdruk. Dankzij de metalen meetcel heeft de sensor een uitstekende meetnauwkeurigheid, zelfs in vacuüm.

De druktransmitter is de eeste keuze voor procesdruk- en niveaumetingen in processen met hoge druk, zoals bijvoorbeeld:

  • Controle drukmeting van hydraulische pompen
  • Statische druk meten van productlijnen
  • Niveaumeting van bitumen in een asfaltmenginstallatie
  • Niveaumeting in opslagtanks, bijvoorbeeld van de melk in zuivelfabrieken
Technische gegevens
Meetbereik - Afstand
- [Meter - Foot]
Meetbereik - druk
-1 ... 1000 bar [Bar - kPa - psi]
Procestemperatuur
-40 ... 200 °C [°C - °F]
Procesdruk
-1 ... 1000 bar [Bar - kPa - psi]
Meetnauwkeurigheid
0,075 %
Materialen, natte delen
316L
C-22
316 Ti (1.4571)
Alloy C4 (2.4610)
Schroefdraadaansluiting
≥ G½, ≥ ½ NPT
Flensverbinding
≥ DN25, ≥ 1"
Hygiënische procesaansluitingen
Melkkoppeling ≥ DN25 - DIN 11851
Varivent ≥ DN25
Hygiënische aansluiting met tension flens DN32
Hygiënische flensaansluiting ≥ DN50 DIN11864-2
SMS 1145 DN51
SMS DN38
Hygiënische aansluiting ≥ DN33 - DIN11864-1-A
Hyg. collar clamp adapter DN40PN40 DIN11864-3-A
Hyg. clamp aansluiting DIN11864-3-A; DN50 buis ø53
Swagelok VCR-schroefaansluiting
Varivent G125
Afdichtingsmateriaal
Afdichting heeft geen contact met het medium
Materiaal van de behuizing
Kunststof
Aluminium
Rvs (gegoten)
Rvs (elektrogepolijst)
Beschermingsklasse
IP66/IP67
IP66/IP68 (1 bar)
IP68 (0,2 bar)
IP66/IP68 (25 bar)
IP69K
Uitgang
Profibus PA
Foundation Fieldbus
4 … 20 mA
4 … 20 mA/HART - tweedraads
Modbus
Secundaire elektronica voor elektronisch drukverschil
Omgevingstemperatuur
-40 ... 80 °C
Goedkeuringen
Certificering / Scope
ATEX / Europa
CSA / Canada
FM / USA
EAC (GOST) / Wit-Rusland
EAC (GOST) / Rusland
IEC / wereldwijd
INMETRO / Brazilië
CCOE / India
CSA / USA en Canada
Explosieveiligheid
Intrinsiek veilig Ex ia
Drukvaste inkapseling "d"
Bescherming door de behuizing St Ex
Voedingsmiddelen / Farmaceutisch
3A
EHEDG
FDA
EG1935/2004
Scheepvaartcertificering
abs
BV
CCS
DNV
GL
LR
RINA
Overvulbeveiliging
WHG
VLAREM II
SIL kwalificering
SIL2
Weergave en bediening
Bediening
Plicscom
PC, PACTware en DTM
HART-communicator
Software (bijv. AMS™, PDM)
Display
Display-/bedieningsmodule PLICSCOM
VEGADIS 81
VEGADIS 82

Tekeningengenerator

Genereer 2D- en 3D-tekeningen voor uw individuele configuratie.
