Zbiornik Cargo

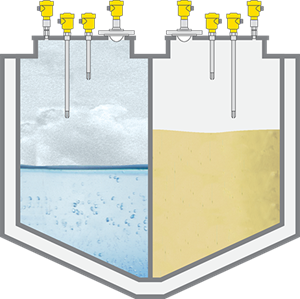

Pomiar poziomu napełnienia, poziomu granicznego i ciśnienia w zbiornikach Cargo na pokładzie
船舶货舱液位、限位、压力测量
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia, sygnalizacja poziomu granicznego, pomiar ciśnienia
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
15 m
Medium:
Chemikalia, oleje, koncentraty
Temperatura technologiczna:
+10 ... +60 °C
Ciśnienie technologiczne:
od 0 do +1 bar
Szczególne wymagania:
Zmieniające się media, agresywne chemikalia, czyszczenie zbiorników, wężownice grzewcze, montaż na pokładzie, atesty okrętowe, strefa zagrożenia wybuchem
Zakres zastosowania
Poziomy napełnienia w zbiornikach Cargo na pokładzie zbiornikowców transportujących chemikalia muszą być monitorowane ze względu na surowe przepisy dotyczące bezpieczeństwa i ochrony środowiska, zwłaszcza podczas załadunku i gaszenia. Wynika to z faktu, że przepełnienie zbiorników i ewentualny wyciek medium na pokład lub do wody morskiej może mieć katastrofalne skutki dla ludzi i środowiska. Aby zapobiec uszkodzeniu zbiorników z powodu nadciśnienia lub podciśnienia, monitorowane jest również wewnętrzne ciśnienie w zbiorniku.
Korzyści
Bezpiecznie
Dokładny pomiar, niezależnie od medium
Ekonomicznie
Kołnierz z kilkoma sondami oszczędza koszty związane z planowaniem i uruchamianiem
Komfortowo
Łatwy montaż sond radarowych, ciśnieniowych i alarmowych na kołnierzu
Sugerowane produkty
VEGAPULS 6X
Sonda radarowa do ciągłego pomiaru poziomu napełnienia w kontenerach Cargo
- Niezależnie od właściwości medium, temperatury, ciśnienia lub gazu
- Antena chroniona warstwą PTFE, montaż czołowy: Optymalna odporność chemiczna nawet w przypadku agresywnych mediów
- Pomiar aż do dna, także w przypadku mediów o niskiej stałej dielektrycznej
- Duże skupienie wiązki sygnału umożliwia dokładny pomiar, nawet w przypadku wężownic grzewczych.
Zakres pomiarowy - odległość
120 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 160 bar
VEGABAR 82
Przetwornik pomiarowy ciśnienia do monitorowania ciśnienia gazu w zbiorniku Cargo
- Precyzyjny pomiar ciśnienia wewnętrznego zbiornika za pomocą ceramiczno-pojemnościowej celi pomiarowej CERTEC®
- Ceramiczno-pojemnościowa cela pomiarowa CERTEC® zapewnia optymalną odporność chemiczną, nawet w przypadku agresywnych mediów.
Zakres pomiarowy - odległość
-
Zakres pomiarowy - ciśnienie
-1 ... 100 bar
Temperatura procesowa
-40 ... 150 °C
VEGASWING 63
Wibracyjny sygnalizator poziomu granicznego dla alarmu High (95%) i alarmu High-High (98%)
- Solidna sonda wykonana ze stopu lub stali nierdzewnej jest niewrażliwa na agresywne media.
- Przycisk do testowania znajdujący się na urządzeniu umożliwia szybkie i bezpieczne sprawdzenie działania
- Precyzyjny punkt przełączania nawet przy zmieniających się mediach umożliwia optymalne wykorzystanie zbiornika
Temperatura procesowa
-50 ... 250 °C
Ciśnienie procesowe
-1 ... 64 bar
Wersja
Standard
Zastosowania higieniczne
z przepustem gazoszczelnym
z rurą przedłużającą
z adapterem temperaturowym
