Zbiornik magazynowy ropy naftowej

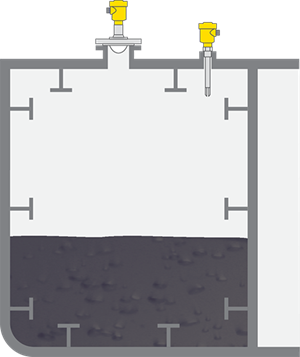

Pomiar poziomu napełnienia i sygnalizacja poziomu granicznego w zbiorniku ropy naftowej FPSO
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia i wykrywanie poziomu granicznego
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
35 m
Medium:
Ropa naftowa
Temperatura technologiczna:
od +10 do +50°C
Ciśnienie technologiczne:
od 0 do 0 bar
Szczególne wymagania:
Wysokie wręgi na podłożu, montaż na pokładzie, atesty okrętowe, strefa Ex
Zakres zastosowania
Wydobyta ropa naftowa jest pompowana bezpośrednio do zbiorników Cargo na pokładzie, gdzie gaz, ropa i woda są od siebie oddzielane zgodnie z zasadą grawitacji. W celu ekonomicznego wykorzystania pojemności załadunku i w celu efektywnego sterowania pompami stale mierzony jest poziom napełnienia i nadzorowany poziom graniczny.
Korzyści
Bezpiecznie
Niezawodny i dokładny pomiar poziomu napełnienia
Ekonomicznie
Wykorzystanie pojemności ładunkowej zbiornika do maksymalnej zaprojektowanej wartości
Komfortowo
Sondy standardowe do wszystkich zbiorników umożliwiają łatwe planowanie
Sugerowane produkty
VEGAPULS 6X
Sonda radarowa do ciągłego pomiaru poziomu napełnienia w zbiorniku ropy naftowej FPSO
- Duże skupienie wiązki sygnału radaru dzięki technologii 80 GHz umożliwia niezawodny pomiar aż do dna zbiornika, nawet przy niedużym odstępie wręgowym.
- Duża dokładność niezależnie od konsystencji ropy
- Łatwa instalacja dzięki małym przyłączom procesowym
Zakres pomiarowy - odległość
120 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 160 bar
VEGASWING 63
Wibracyjny sygnalizator poziomu granicznego jako zabezpieczenie przed przepełnieniem zbiornika ropy naftowej
- Detekcja punktu załączania z dokładnością co do milimetra niezależnie od konsystencji ropy naftowej
- Czujnik niewymagający parametryzacji umożliwia łatwą instalację
- Prosty test działania za pomocą opcjonalnego przycisku na czujniku
Temperatura procesowa
-50 ... 250 °C
Ciśnienie procesowe
-1 ... 64 bar
Wersja
Standard
Zastosowania higieniczne
z przepustem gazoszczelnym
z rurą przedłużającą
z adapterem temperaturowym
