Stacja oleju hydraulicznego
Pomiar poziomu napełnienia i natężenia przepływu w stacji oleju hydraulicznego
|
Hydrostatyka, natężenie przepływu
Radarowy pomiar natężenia przepływu
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia i natężenia przepływu
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
2 m
Medium:
Olej maszynowy
Temperatura technologiczna:
od +20 do +80°C
Ciśnienie technologiczne:
od +5 do +6 bar
Szczególne wymagania:
Wysokie ciśnienia
Zakres zastosowania

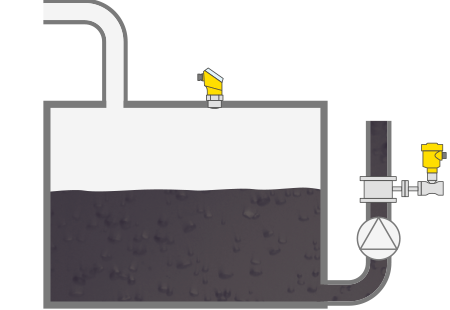

W sekcji prasowej maszyny papierniczej potrzebne są wysokie ciśnienia do odwodnienia masy. Stacje dostarczają niezbędnej ilości oleju hydraulicznego. Dodatkowo zasilają smarowanie obiegowe oleju, filtrują olej i schładzają go. Zintegrowane pompy tłoczą olej do odpowiednich miejsc. W celu automatycznej eksploatacji stacji konieczny jest pomiar przepływu oleju i poziomu napełnienia w zbiorniku magazynowym.
Korzyści
Bezpiecznie
Niezawodne pomiary zapewniające bezpieczną eksploatację maszyny papierniczej
Ekonomicznie
Przetwornik różnicy ciśnień z sondą ciśnienia spiętrzania do ekonomicznego pomiaru przepływu oleju
Komfortowo
Wygodne odczytywanie poziomu napełnienia bezpośrednio w miejscu pomiaru
Sugerowane produkty
Hydrostatyka, natężenie przepływu
Radarowy pomiar natężenia przepływu
VEGADIF 85
Pomiar natężenia przepływu w przewodzie oleju hydraulicznego z wykorzystaniem różnicy ciśnień
- Bezpieczna eksploatacja maszyny papierniczej dzięki niezawodnemu pomiarowi natężenia przepływu
- Ekonomiczny pomiar natężenia przepływu z ciśnieniem różnicowym i sondą ciśnienia spiętrzania
- Montaż przetwornika ciśnienia różnicowego bezpośrednio w miejscu pomiaru
Zakres pomiarowy - ciśnienie
-40 ... 40 bar
Temperatura procesowa
-40 ... 105 °C
Ciśnienie procesowe
-1 ... 400 bar
VEGABAR 38
Hydrostatyczny pomiar poziomu napełnienia w zbiorniku zapasu oleju
- Wysoka pewność działania dzięki ceramicznej celi pomiarowej odpornej na ścieranie i przeciążenie
- Dodatkowy pomiar i wyświetlanie temperatury oleju
Zakres pomiarowy - ciśnienie
-1 ... 60 bar
Temperatura procesowa
-40 ... 130 °C
Dokładność
0.3 %
VEGADIF 85
Pomiar natężenia przepływu w przewodzie oleju hydraulicznego z wykorzystaniem różnicy ciśnień
- Bezpieczna eksploatacja maszyny papierniczej dzięki niezawodnemu pomiarowi natężenia przepływu
- Ekonomiczny pomiar natężenia przepływu z ciśnieniem różnicowym i sondą ciśnienia spiętrzania
- Montaż przetwornika ciśnienia różnicowego bezpośrednio w miejscu pomiaru
Zakres pomiarowy - ciśnienie
-40 ... 40 bar
Temperatura procesowa
-40 ... 105 °C
Ciśnienie procesowe
-1 ... 400 bar
VEGAPULS 31
Pomiar poziomu w zbiorniku zapasu oleju za pomocą sondy radarowej
- Dokładny pomiar niezależny od właściwości medium
- Pomiar aż do dna, także w przypadku mediów o niskiej stałej dielektrycznej
- Optymalne wykorzystanie pojemności zbiornika
Zakres pomiarowy - odległość
20 m
Temperatura procesowa
-40 ... 80 °C
Ciśnienie procesowe
-1 ... 3 bar
