Pompownia ścieków
Pomiar poziomu w pompowni ścieków
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Kanał pompy
Zakres pomiarowy do:
0–5 m
Medium:
Ścieki
Temperatura technologiczna:
od +10 do +30 °C
Ciśnienie technologiczne:
od 0 do 0 bar
Szczególne wymagania:
Oblepienie, skropliny, poduszka gazowa, para
Zakres zastosowania

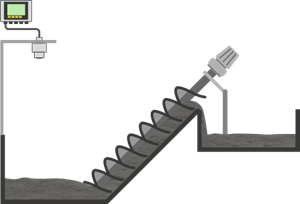

Do pompowni ścieków trafia silnie zanieczyszczona i zawierająca tłuszcze woda ściekowa z gospodarstw domowych i zakładów przemysłowych. Pompa śrubowa pompuje ścieki z zawartymi w nich frakcjami stałymi na wyższy poziom, skąd spływają one grawitacyjnie do oczyszczalni ścieków. Pomiar poziomu w studzience pompy służy do ekonomicznego sterowania pracą pomp.
Korzyści
Bezpiecznie
Niezawodny pomiar i sterowanie pracą pomp
Ekonomicznie
Bezobsługowa praca i bezkontaktowa technologia pomiaru
Komfortowo
Bezpieczne działanie we wszystkich warunkach pracy
Sugerowane produkty
Rozwiązanie 1
Rozwiązanie 2

VEGAPULS C 21
Pomiar poziomu za pomocą sondy radarowej w studzience pompy
- Eksploatacja nie wymaga zabiegów serwisowych dzięki bezkontaktowej radarowej technologii 80 GHz
- Prosty montaż redukuje koszty instalacji i uruchomienia
- Bezpieczna i bezprzewodowa obsługa za pomocą smartfona, tabletu lub PC z wykorzystaniem komunikacji Bluetooth
Zakres pomiarowy - odległość
20 m
Temperatura procesowa
-40 ... 80 °C
Ciśnienie procesowe
-1 ... 3 bar

VEGAMET 861
Sterownik z wyświetlaczem do sterowania pracą pomp
- Uniwersalny sterownik do prostego sterowania pracą pomp
- Szybkie uruchomienie dzięki intuicyjnemu menu i wirtualnemu asystentowi
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
1 x 4 … 20 mA/HART wejście czujnika
2 x wejście cyfrowe
Wyjście
1 x 0/4 … 20 mA wyjście prądowe
1x przekaźnik błędu (zamiast przekaźnika roboczego)
4 x przekaźnik roboczy

Akcesoria montażowe
Wspornik montażowy z regulowanym uchwytem przyrządu
- Regulowany uchwyt zapewnia łatwe ustawienie sond
- Z wytrzymałej stali nierdzewnej 316L odpornej na wpływy atmosferyczne
Materiały, części zwilżane
316L

VEGAWELL 52
Hydrostatyczny pomiar poziomu w studzience pompy
- Wysoka stabilność długoterminowa umożliwia bezobsługową pracę
- Solidna ceramiczna cela pomiarowa zapewnia niezawodną eksploatację
- Duża dokładność dzięki optymalnie stopniowanym zakresom pomiarowym
Zakres pomiarowy - ciśnienie
0 ... 60 bar
Temperatura procesowa
-20 ... 80 °C
Ciśnienie procesowe
-

VEGABOX 03
Obudowa z kompensacją ciśnienia przez filtr wentylacyjny
- Bezpieczne stosowanie również w przypadku niekorzystnych warunków pogodowych dzięki solidnym materiałom, z których wykonana jest obudowa
- Łatwe i szybkie podłączenie za pomocą zintegrowanych zacisków sprężynowych
- Ochrona przed wilgocią za pomocą wysokiej jakości filtra wentylacyjnego
Stopień ochrony
IP66/IP68 (0,2 bar)
Temperatura otoczenia
-20 ... 70 °C

VEGAMET 861
Sterownik z wyświetlaczem do sterowania pracą pomp
- Uniwersalny sterownik do prostego sterowania pracą pomp
- Szybkie uruchomienie dzięki intuicyjnemu menu i wirtualnemu asystentowi
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
1 x 4 … 20 mA/HART wejście czujnika
2 x wejście cyfrowe
Wyjście
1 x 0/4 … 20 mA wyjście prądowe
1x przekaźnik błędu (zamiast przekaźnika roboczego)
4 x przekaźnik roboczy
