Sito grube i drobne

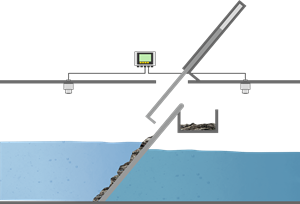

Pomiar poziomu do sterowania sitami
|
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu
Miejsce pomiaru:
Sito
Zakres pomiarowy do:
0–5 m
Medium:
Woda
Temperatura technologiczna:
od +10 do +30 °C
Ciśnienie technologiczne:
od 0 do 0 bar
Szczególne wymagania:
Przyklejony materiał, ścieranie, piana
Zakres zastosowania
Podczas mechanicznego czyszczenia wstępnego pływające frakcje są usuwane za pomocą zabieraków lub sit. W ten sposób kolejne etapy procesu są chronione przed osadami, zatykaniem i ścieraniem. Grube sito usuwa frakcje stałe o średnicy powyżej 25 mm, które są poddawane zagęszczeniu, a następnie utylizowane. Drobne sito usuwa mniejsze frakcje stałe z wody. Mierząc różnicę poziomu wody przed i za sitem, określa się stopień zabrudzenia i rozpoczyna czyszczenie.
Korzyści
Bezpiecznie
Niezawodne sterowanie czyszczeniem sita
Ekonomicznie
Pomiar bezstykowy i bez zużycia przez ścieranie
Komfortowo
Eksploatacja urządzenia bez zabiegów serwisowych
Sugerowane produkty
VEGAPULS C 21
Sonda radarowa pokazuje różnicę poziomu wody przed i za zabierakiem.
- Precyzyjne wyniki pomiarów niezależne od warunków otoczenia
- Wysoka dyspozycyjność urządzenia, ponieważ nie ulega zużyciu przez ścieranie ani nie wymaga zabiegów serwisowych
- Bezpieczna i bezprzewodowa obsługa za pomocą smartfona, tabletu lub PC z wykorzystaniem komunikacji Bluetooth
Zakres pomiarowy - odległość
20 m
Temperatura procesowa
-40 ... 80 °C
Ciśnienie procesowe
-1 ... 3 bar
Akcesoria montażowe
Wspornik montażowy z regulowanym uchwytem przyrządu
- Regulowany uchwyt zapewnia łatwe ustawienie sond
- Z wytrzymałej stali nierdzewnej 316L odpornej na wpływy atmosferyczne
Materiały, części zwilżane
316L
VEGAMET 842
Sterownik do przetwarzania i wyświetlania wartości pomiarowej
- Uniwersalny sterownik dla dwóch analogowych przetworników ciśnienia
- Wyjścia analogowe do podłączenia do systemu sterowania procesem
- Szybkie uruchomienie dzięki intuicyjnemu menu i wirtualnemu asystentowi
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
2 x 4 … 20 mA wejście czunika
Wyjście
3 x przekaźnik roboczy
1x przekaźnik błędu (zamiast przekaźnika roboczego)
2 x 0/4 ... 20 mA wyjście prądowe
